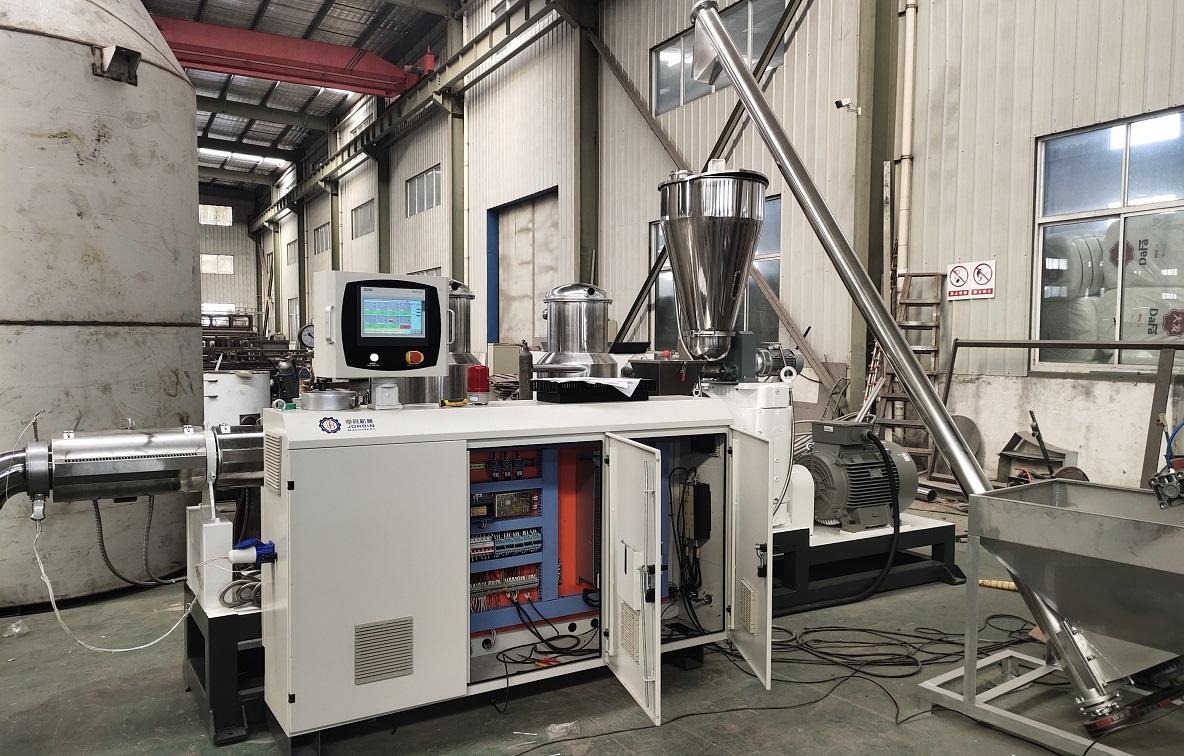

Линия для производства полимерной плитки из отходов пластика и песка SJ80/30
Общие характеристики
| Модель | SJ80/30 |
| Сырье | Смесь отходов пластика с песком |
| Производительность (кг/ч) | 100-200, в зависимости от плотности сырья |
| Количество операторов (чел.) | 2-3 |
| Подача воды | 5,5 м³/ч, 0,2-0,4 МПа (используется циркуляционная вода) |
| Температура воды (°C) | <15 |
| Общая занимаемая площадь (м²) | 48 (Высота потолков не менее 3 м) |
| Напряжение (В) | 3 x 380 + N + PE |
| Частота (Гц) | 50 ± 2% (или по индивидуальному заказу) |
| Допуск напряжения (%) | ±5 |
| Управляющее напряжение (В) | 24 + 220 |
| Потребляемая мощность (кВт/ч) | Около 63 |
| Установленная мощность (кВт) | Около 90 |
| Габаритные размеры (мм) | Примерно 8000 x 2000 x 3000 |

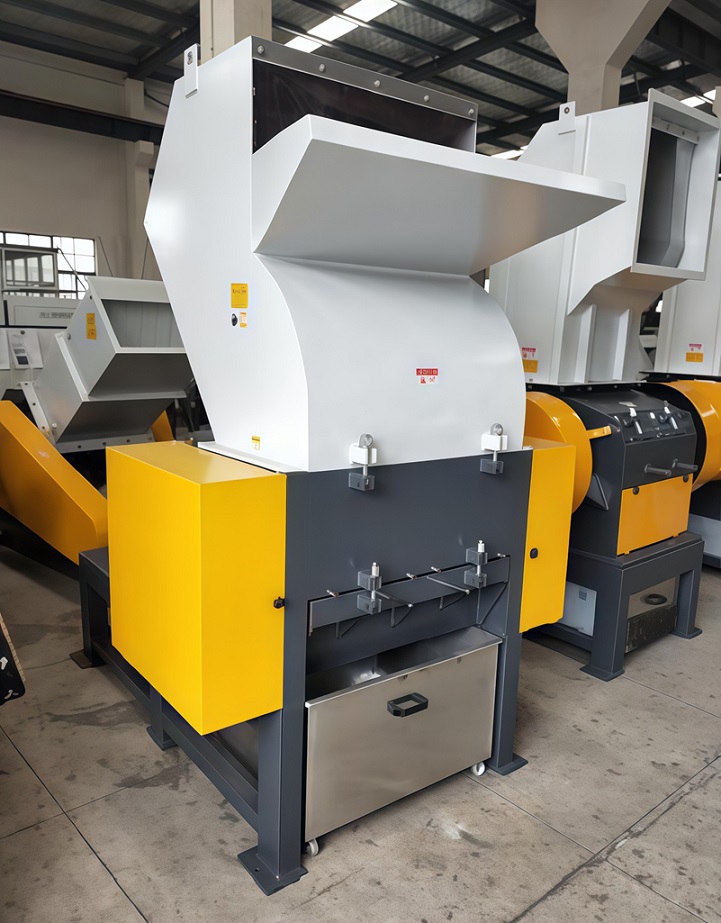

Дробилка
| Функция | Разрезание бочек / бутылок из ПППЭ на мелкие куски |
| Производительность (кг/ч) | 500 |
| Количество вращающихся ножей (шт.) | 12 |
| Количество неподвижных ножей (шт.) | 2 |
| Электрический шкаф (шт.) | 1 |
| Диаметр загрузочного отверстия (мм) | 815 x 470 |
| Мощность главного двигателя (кВт) | 45 |
| Габаритные размеры (мм) | 2000 x 1540 x 2250 |
| Вес (кг) | 500 |
Смеситель
| Функция | Смешивание отходов пластика с песком |
| Производительность (кг/ч) | 1000-1500 |
| Время смешивания (мин) | 2-3, регулируется |
| Энергопотребление | Низкое |
| Материал бочки и лопастей | Нержавеющая сталь SS304, антикоррозийная |
| Разгрузочный клапан | После смешивания материала цилиндр автоматически открывается, и смешанный материал поступает в бункер вращающегося загрузчика |
| Мощность двигателя (кВт) | 11 |
| Габаритные размеры бочки (мм) | 1300 x 900 x 2300 |
| Габаритные размеры (мм) | 1900 x 900 x 2300 |
Шнековый загрузчик
| Функция | Равномерная подача материала в бункер питателя |
| Производительность (кг/ч) | 500 |
| Диаметр шнека (мм) | 133 |
| Материал | Нержавеющая сталь SS304 |
| Скорость | Регулируется питателем |
| Мощность (кВт) | 4 |
Дозатор
| Функция | Равномерная подача материала в экструдер |
| Производительность (кг/ч) | 500 |
| Материал бункера | Нержавеющая сталь SS304 |
| Мощность подачи (кВт) | 1,5 |

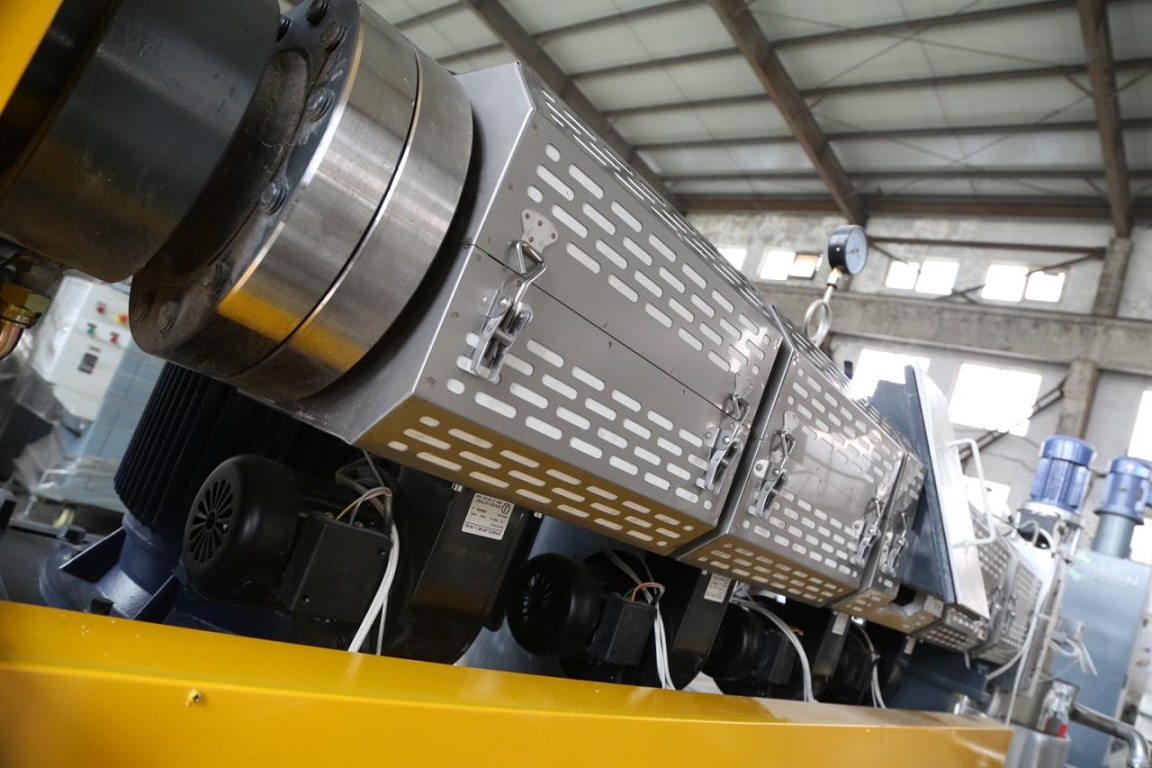

Одношнековый экструдер
| Модель | SJ100-30 |
| Функция | Конструкция шнека и цилиндра для смешивания отходов пластика и песка |
| Смазка | Принудительная смазка, с фильтром и охладителем |
| Диаметр шнека (мм) | 100 |
| LD | 30:1 |
| Цилиндр | Биметаллический с износостойким покрытием |
| Индикатор | Индикация давления и температуры расплава |
| Дегазация | Вакуумная дегазация для удаления воздуха |
| Нагреватель | Литой алюминиевый или керамический нагреватель, цилиндр нагревается в 5 отсеках, а переходный корпус цилиндра нагревается в 1 отсеке |
| Вентилятор | Двухлопастной вентилятор, цилиндр охлаждается в 6 отсеках |
| Мощность (кВт) | 5 x 0,3 = 1,5 |
| Мощность нагрева (кВт) | 5 x 5 = 25 |
| Мощность двигателя (кВт) | 55 |

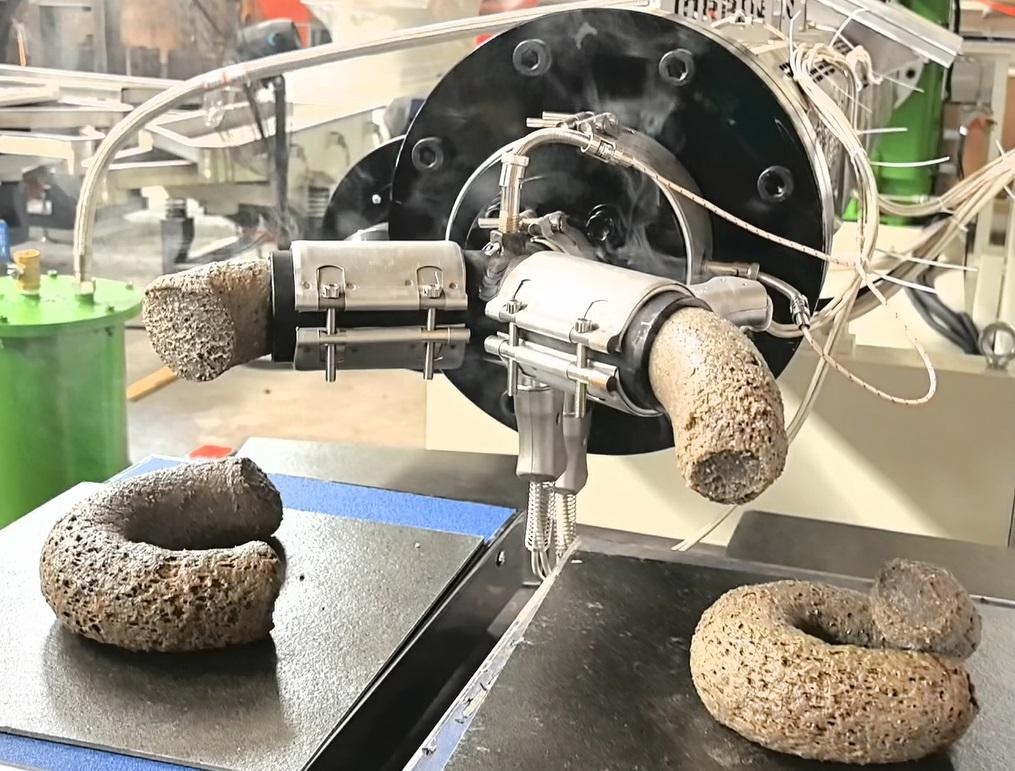

Переходная матрица
| Функция | Материал выходит из матрицы комками |
| Материал горячей матрицы | 40Cr, толщина поверхностного твердого покрытия 0,03-0,04 мм |
| Материал отводящего канала | Твердое покрытие, толщина 0,03-0,04 мм |
| Нагреватель (кВт) | 1 |
Гидравлический пресс
| Модель | 200T |
| Функция | Запрессовка материала в блоки |
| Давление (т) | 200 |
| Длина хода (мм) | 500 |
| Скорость опускания (мм/с) | 100 |
| Скорость работы (мм/с) | 8-18 |
| Скорость возврата (мм/с) | 80-100 |
| Размеры рабочего стола (мм) | 1200 x 1200 |
| Номинальное усилие главного цилиндра (кН) | 2000 |
| Давление жидкости (МПа) | 25 |
| Мощность главного двигателя (кВт) | 15 |

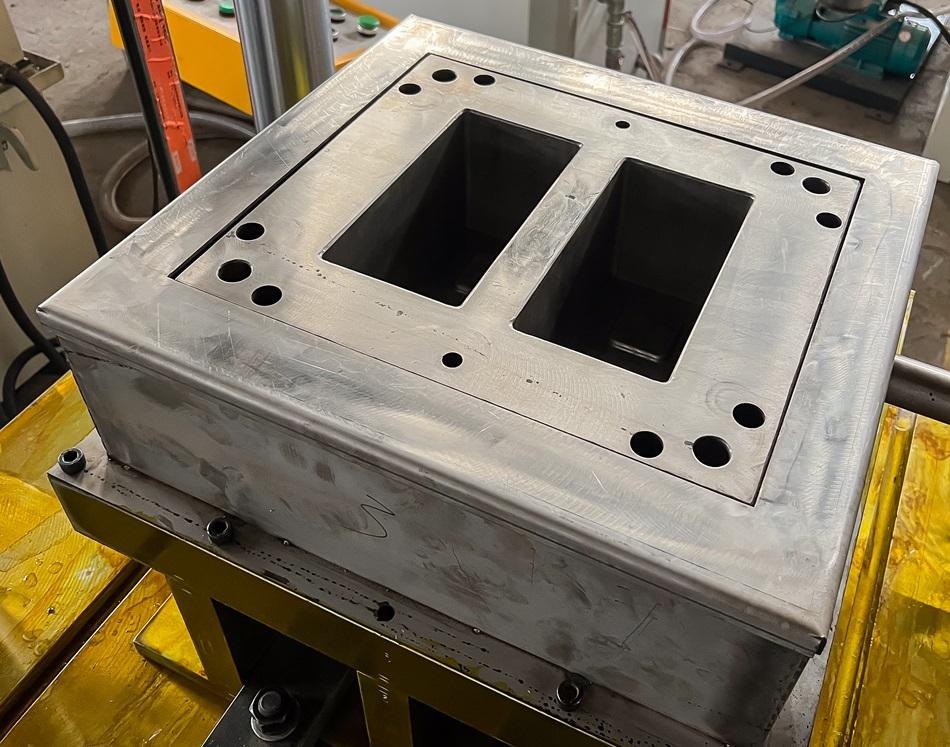

Пресс-форма
| Функция | Для формирования плитки |
| Габаритные размеры (мм) | 300 x 300 x 30 |
Чиллер (5 л.с.)
| Функция | Охлаждение воды в машинах, таких как пресс-формы и редукторы |
| Холодильник (ккал) | 12 500 |
| Рабочий ток охлаждения (А) | 10 |
| Объем охлаждающего воздуха (м³/ч) | 5000 |
| Диаметр трубы (дюйм) | G1 |
| Вентилятор охлаждения | Осевой вентилятор с внешним ротором |
| Расход хладагента (м³/ч) | 4 |
| Диапазон регулирования температуры (°C) | 5-35 |
| Хладагент | R407 |
| Мощность водяного насоса (кВт) | 0,75 |
| Входная мощность охлаждения (кВт) | 3,75 |
| Мощность конденсатора-теплообменника (кВт) | 16,8 |
| Мощность холодильника (кВт) | 28,01 |
| Габаритные размеры (мм) | 1250 x 650 x 1150 |
| Вес (кг) | 190 |

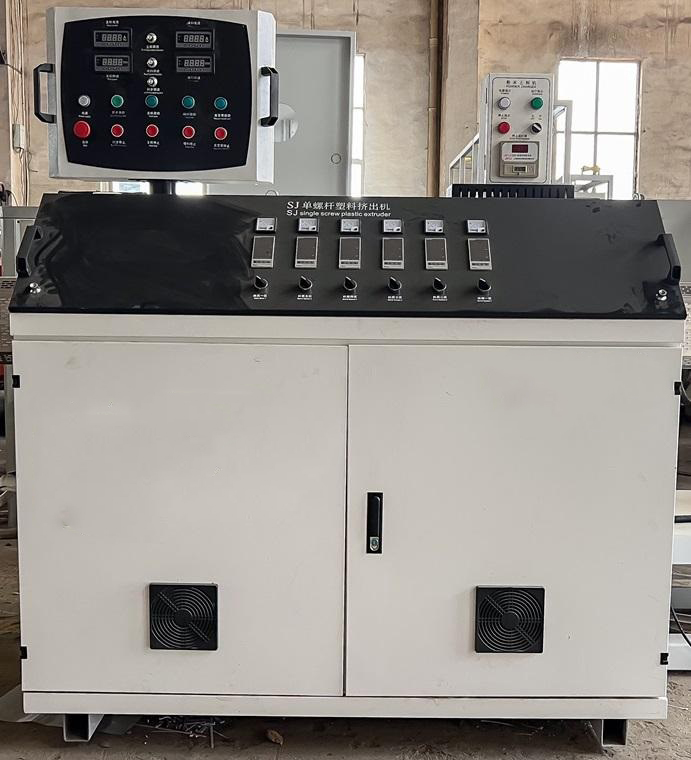

Электрический шкаф управления
| Функция | Управление всей линией включения / выключения |
| Выключатель | Schneider / Siemens |
| Контактор | Schneider / Siemens |
| Главный инвертор | «ABB» / «Delta», Тайвань |
| Температурометр | «OMRON» / RKC, Япония |
| Главный двигатель | Wanna / Huida |
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
