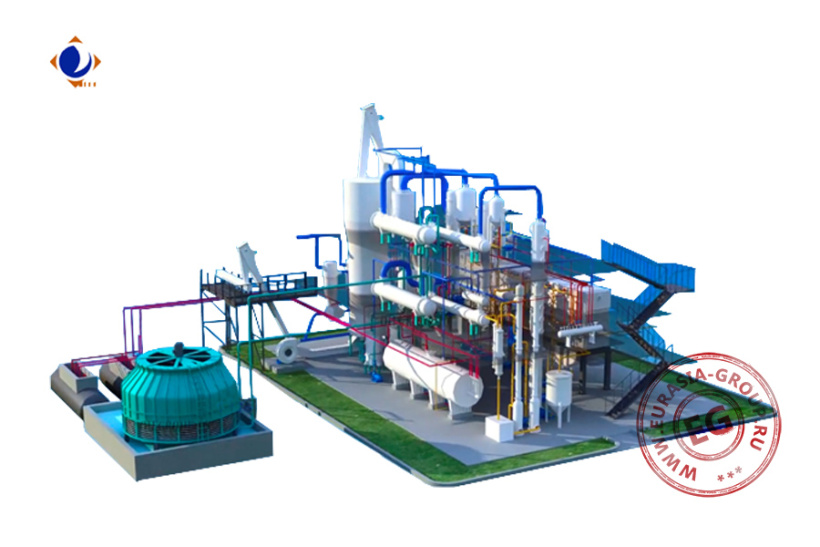

Цех экстракции масла 350TPD
Цех экстракции масла 350TPD – это промышленный комплекс, предназначенный для извлечения растительного масла из подсолнечного жмыха методом растворительной экстракции. Оборудование используется на маслоперерабатывающих предприятиях и обеспечивает переработку большого количества тонн сырья в сутки.
Принцип работы цеха 350TPD основан на эффективном извлечении масла с использованием органического растворителя. Сырье подается в экстрактор, где при помощи буксировочной цепи и скребковых механизмов происходит равномерное перемещение материала. В процессе экстракции масло растворяется, образуя мицеллу, которая затем проходит этапы очистки и разделения в гидросепараторах и фильтрах. Далее мицелла поступает в систему испарителей и флэш-баков, где растворитель отделяется и возвращается в цикл. Полученное сырое масло направляется в резервуары для дальнейшей переработки. Одновременно влажный шрот проходит обработку в системе DTDC с использованием пара и горячего воздуха для удаления остаточного растворителя. Все ключевые узлы комплекса выполнены из прочных и качественных материалов.
Основные преимущества цеха 350TPD – высокая степень извлечения масла, экономичное использование растворителя благодаря замкнутому циклу, автоматизация процессов и стабильная работа при больших нагрузках. Надежная конструкция, продуманная система теплообмена и энергоэффективность делают данный комплекс оптимальным решением для современных маслозаводов.
Общие характеристики
| Модель | 350TPD |
|
Производительность по подсолнечному жмыху (т/сутки) |
350 |
| Общий вес оборудования (т) | 200-220 |
Характеристики
| Скребок типа C | Модель | ZGSS32 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 6 | |
| Материал U-образной лапы | Литая сталь | |
| Скорость линии (м/с) | 0,25 | |
| Мощность (кВт) | 7,5 | |
| Бункер для хранения материалов | Модель | ZCX180 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 4 | |
| Уплотнительный шнек | Модель | MLS32 |
| Количество | 1 | |
| Материал | Q235 | |
| Мощность (кВт) | 4 | |
| Экстрактор буксировочной цепи | Модель | TLJC180 |
| Количество | 1 | |
| Материал | Q235B | |
|
Толщина корпуса (мм) |
8 | |
| Толщина опорной плиты масляного бункера (мм) | 6 | |
| Мощность (кВт) | 5,5 | |
| Мицеллярный гидросепаратор | Модель | PLG80 |
| Количество | 2 | |
| Материал |
Литая сталь Q235 4 мм |
|
| Материал сита | Нержавеющая сталь | |
| Фильтр тонкой очистки | Модель | EJS80 |
| Количество | 1 | |
| Материал | Углеродистая сталь | |
| Материал сита | Нержавеющая сталь | |
| Мощность (кВт) | 0,2 | |
| Мицеллярный циркуляционный насос | Модель | APP22-80(О) |
| Количество | 8 | |
| Мощность (кВт) | 3 | |
| Производительность или Объемная подача насоса (м³/ч) | 100 | |
| Высота (м) | 13 | |
| Концентрированный мицеллярный насос | Модель | APP11-40(O) |
| Количество | 1 | |
| Мощность (кВт) | 4 | |
| Производительность или объемная подача насоса (м³) | 25 | |
| Высота (м) | 50 | |
| Насос для подачи свежего растворителя | Модель | APP11-40(O) |
| Количество | 1 | |
| Мощность (кВт) | 4 | |
| Производительность или объемная подача насоса (м³/ч) | 32 | |
| Высота (м) | 32 | |
| Подогреватель растворителя | Модель | LGLN5 |
| Количество | 1 | |
| Материал корпуса | Q235 | |
| Материал трубки | Углеродистая сталь | |
| Скребок для влажной муки | Модель | MCF32 |
| Количество | 1 | |
| Скорость линии (м/с) | 0,25 | |
| Материал корпуса | Q235 6 мм | |
| Материал U-образной лапы | Литая сталь | |
| Мощность (кВт) | 11 | |
| Распределитель пара | Модель | ZQF219 |
| Количество | 2 | |
| Материал корпуса | Q235 | |
| Паровой нагреватель | Модель | ER5 |
| Количество | 1 | |
| Материал корпуса | Q235 | |
| Материал трубки | Углеродистая сталь | |
| Площадь (м²) | 5 | |
| Пароперегреватель | Модель | ER2 |
| Количество | 1 | |
| Материал корпуса | Q235 | |
| Материал трубки | Углеродистая сталь | |
|
Площадь (м²) |
2 | |
| Система DTDC влажного шрота | Модель | DTDC300X7 |
| Количество | 1 | |
| Мощность (кВт) | 55 | |
| Тип двигателя | Взрывозащищенный | |
| Мощность двигателя питателя (кВт) | 3 | |
| Улавливатель мокрых частиц | Модель | PPQ120 |
| Количество | 1 | |
| Материал сопла | Нержавеющая сталь | |
| Улавливающий насос | Модель | TPWRY40-200A |
| Количество | 1 | |
| Мощность (кВт) | 3 | |
| Производительность или объемная подача насоса (м³/ч) | 5,9 | |
| Высота (м) | 44 | |
| Скребок для муки типа C | Модель | TCSQ32 |
| Количество | 1 | |
| Скорость линии (м/с) | 0,25 | |
| Материал | Q235 | |
| Толщина (мм) | 6 | |
| Мощность (кВт) | 7,5 | |
| Нагреватель воздуха | Модель | SRL6х6 |
| Количество | 1 | |
| Материал корпуса | Q235 | |
| Площадь (м²) | 120 | |
| Вентилятор системы DTDC влажного шрота | Модель | 9-19-9D |
| Количество | 1 | |
| Мощность (кВт) | 22 | |
| Производительность (м³/ч) | 8000 - 10 000 | |
| Давление (Па) | 4400 | |
| Циклонный сепаратор | Модель | XL-120 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 4 | |
| Воздушный шлюз | Модель | BFQ-7 |
| Количество | 1 | |
| Материал | Q235 | |
| Мощность (кВт) | 1,1 | |
| Объем (л) | 7 | |
| Мицеллярный бак | Модель | HYG180 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 4 | |
| Насос остаточного масла | Модель | APP11-32(O) |
| Количество | 1 | |
| Мощность (кВт) | 2,2 | |
| Производительность или объемная подача насоса (м³/ч) | 6,3 | |
| Высота (м) | 32 | |
| Первый пленочный испаритель | Модель | YXF190 |
| Количество | 1 | |
| Материал трубки | Нержавеющая сталь | |
| Размеры (мм) | 25 х 1,5 | |
| Материал корпуса | Q235 | |
| Толщина (мм) | 6 | |
| Площадь (м²) | 190 | |
| Масло-масляный теплообменник | Модель | YXFG30 |
| Количество | 1 | |
| Материал корпуса | Q235 | |
| Материал трубки | Углеродистая сталь | |
| Площадь (м²) | 30 | |
| Второй пленочный испаритель | Модель | YZF70 |
| Количество | 1 | |
| Материал трубки | Нержавеющая сталь | |
| Размеры (мм) | 25 х 1,5 | |
| Оболочка | Q235 | |
| Толщина (мм) | 6 | |
| Площадь (м²) | 70 | |
| Первый флэш-бак | Модель | SFX140 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 6 | |
| Второй флэш-бак | Модель | SFX100 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 6 | |
| Стриппер | Модель | YQT80 |
| Количество | 1 | |
| Материал корпуса | Q235 | |
| Материал диска | Нержавеющая сталь 304, 6 мм | |
| Сопло | Нержавеющая сталь | |
| Конденсатор испарителя | Модель | LNLG350 |
| Количество | 1 | |
| Материал трубки | Нержавеющая сталь | |
| Размеры | 25 х 1,2 | |
| Материал оболочки | Q235 | |
| Площадь (м²) | 350 | |
| Конденсатор DTDC | Модель | LNLG300 |
| Количество | 1 | |
| Материал трубки | Нержавеющая сталь | |
| Размеры | 25 х 1,2 | |
| Материал оболочки | Q235 | |
| Площадь (м²) | 300 | |
| Конденсатор стриппера | Модель | LNLG150 |
| Количество | 1 | |
| Материал трубки | Нержавеющая сталь | |
| Размеры (мм) | 25 х 1,2 | |
| Материал оболочки | Q235 | |
| Площадь (м²) | 150 | |
| Экстрактор и конечный конденсатор | Модель | LNLG150 |
| Количество | 1 | |
| Материал трубки | Нержавеющая сталь | |
| Размеры (мм) | 25 х 1,2 | |
| Материал оболочки | Q235 | |
| Площадь (м²) | 150 | |
| Экономайзер | Модель | JNQ100 |
| Количество | 1 | |
| Материал сопла | Нержавеющая сталь | |
| Материал корпуса | Q235 | |
| Толщина (мм) | 6 | |
| Резервуар для сбора жидкости | Модель | YTYG40 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 4 | |
|
Балансировочный резервуар для выхлопных газов |
Модель | YPH50 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 4 | |
| Комбинированный водонапорный бак | Модель | FSX220*8M |
| Количество | 1 | |
| Материал корпуса | Q235 6 мм | |
| Толщина обшивки между отдельным баком для воды и оборотным баком для растворителя (мм) | 5 | |
| Толщина обшивки внутреннего отдельного бака для воды (мм) | 4 | |
| Резервуар для сырого масла | Модель | YMYX150 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 4 | |
| Паровой эжектор | Модель | 1P40-60/0.6 |
| Количество | 1 | |
| Абсолютное давление (кПа) | 40 | |
| Производительность (кг/ч) | 60 | |
| Материал сопла | Нержавеющая сталь | |
| Паровой эжектор | Модель | 1P20-30/0.6 |
| Количество | 1 | |
| Абсолютное давление (кПа) | 20 | |
| Производительность (кг/ч) | 20 | |
| Материал сопла | Нержавеющая сталь | |
| Экономичный подающий насос | Модель | TPWRY65-125 |
| Количество | 1 | |
| Мощность (кВт) | 4 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 25 | |
| Высота (м) | 20 | |
| Насос для сырого масла | Модель | TPWRY50-160 |
| Количество | 1 | |
| Мощность (кВт) | 3 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 12,5 | |
| Высота (м) | 20 | |
| Первый насос испарителя | Модель | APP22-50 (С) |
| Количество | 1 | |
| Мощность (кВт) | 3 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 25 | |
| Высота (м) | 20 | |
| Второй насос испарителя | Модель | APP22-40 (С) |
| Количество | 1 | |
| Мощность (кВт) | 3 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 12,5 | |
| Высота (м) | 20 | |
| Насос извлечения второго испарителя | Модель | APP22-40 (С) |
| Количество | 1 | |
| Мощность (кВт) | 1,5 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 12,5 | |
| Высота (м) | 20 | |
| Насос извлечения стриппера | Модель | APP11-32 (О) |
| Количество | 1 | |
| Мощность (кВт) | 3 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 12,5 | |
| Высота (м) | 32 | |
| Жидкостный отдельный насос | Модель | APP22-40 (С) |
| Количество | 1 | |
| Мощность (кВт) | 1,1 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 12,5 | |
| Высота (м) | 20 | |
| Абсорбционная колонна | Модель | SLX325 |
| Количество | 1 | |
| Материал корпуса | Q235 | |
| Толщина (мм) | 5 | |
| Материал упаковки | Нержавеющая сталь | |
| Десорбционная колонна | Модель | SLJ325 |
| Количество | 1 | |
| Материал корпуса | Q235 | |
| Толщина (мм) | 5 | |
| Материал упаковки | Нержавеющая сталь | |
| Охладитель | Модель | BR20 |
| Количество | 1 | |
| Материал рамы | Углеродистая сталь | |
| Материал обменной пластины | Нержавеющая сталь | |
| Нагреватель | Модель | LSLN20 |
| Количество | 1 | |
| Материал корпуса | Углеродистая сталь | |
| Материал трубы | Нержавеющая сталь | |
| Размеры (м) | 25 х 2 | |
|
Площадь (м²) |
20 | |
| Теплообменник с обогащенным маслом и обедненным маслом | Модель | BR20 |
| Количество | 1 | |
| Материал рамы | Углеродистая сталь | |
| Материал обменной пластины | Нержавеющая сталь | |
| Отдельный резервуар для парафиновой воды | Модель | BR20 |
| Количество | 1 | |
| Материал | Q235 | |
|
Толщина (мм) |
4 | |
| Насос холодного парафина | Модель | APP11-32 (О) |
| Количество | 1 | |
| Мощность (кВт) | 3 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 6,3 | |
| Высота (м) | 32 | |
| Насос горячего парафина | Модель | APP11-32 (О) |
| Количество | 1 | |
| Мощность (кВт) | 3 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 6,3 | |
| Высота (м) | 32 | |
| Вентилятор отработанного воздуха | Модель | B9-19№4D |
| Количество | 1 | |
| Мощность (кВт) | 1,5 | |
| Тип двигателя | Взрывозащищенный | |
| Производительность или объемная подача насоса (м³/ч) | 300 | |
| Давление (Па) | 3500 | |
| Резервуар для кипячения сточных вод | Модель | ZCG120 |
| Количество | 1 | |
| Материал | Q235 | |
| Толщина (мм) | 5 | |
| Резервуар для сточных вод | Модель | FSG100 |
| Количество | 1 | |
| Материал | Q235 | |
| Насос для сточных вод | Модель | ISW40/185 |
| Количество | 1 | |
| Мощность (кВт) | 3 | |
| Производительность или объемная подача насоса (м³/ч) | 5,9 | |
| Высота (м) | 44 | |
| Ресивер со сжатым воздухом | Модель | 1000 |
| Количество | 1 | |
| Диаметр | 1000 | |
| Наружная градирня | Модель | GBNL500 |
| Количество | 1 | |
| Мощность (кВт) | 15 | |
| Материал | FRP | |
| Тип двигателя | Взрывозащищенный | |
|
Насос наружной циркуляции охлаждающей воды |
Модель | APP11 |
| Количество | 2 | |
| Мощность (кВт) | 45 | |
| Материал | FRP | |
| Производительность или объемная подача насоса (м³/ч) | 374 | |
| Высота (м²) | 28 | |
|
Открытый подземный резервуар для хранения гексана |
Модель | RJK250 |
| Количество | 2 | |
| Материал | Q235 | |
| Объем (м³/бак) | 40 | |
| Наружный насос для растворителя | Модель | 65CYZ-A-32T |
| Количество | 2 | |
| Мощность (кВт) | 5,5 | |
| Производительность или объемная подача насоса (м³/ч) | 25 | |
| Высота (м) | 32 | |
| Наружный металлический скребок | Модель | SMS25 |
| Количество | 1 | |
| Мощность (кВт) | 4 |
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
Запчасти для оборудования для фильтрации парфюмерно-косметологической продукции
Программа по обеспечению запасными частями и расходными материалами позволяет обслуживать клиентов на высоком уровне. Постоянное изучение потребностей наших заказчиков дает возможность прогнозировать потребности клиентов и вовремя пополнять складские запасы наиболее востребованным ассортиментом. А в случае отсутствия необходимой запчасти на нашем складе ее всегда можно заказать на заводе-производителе.
Доставка
Доставка осуществляется во все города РФ и стран ЕврАзЭС. Мы организуем доставку любым удобным видом транспорта.
Перед передачей в перевозку все грузы проходят проверку на складе и составляется фотоотчет.
На все грузы наносится маркировка.
Собственный парк автотранспорта.
Собственный парк контейнеров.
Лизинг
Лизинг - это финансовый инструмент, позволяющий предприятию получить в пользование технику или оборудование, не отвлекая денежных средств из оборота компании.
Получив вашу заявку на лизинг, мы отправим ее на рассмотрение всем лизинговым компаниям, с которыми мы сотрудничаем. Вам останется лишь выбрать наиболее подходящее предложение.
