Линия для штамповки заготовок втулки JH21-200
Линия для штамповки заготовок втулки JH21-200
Поделиться
Ссылка скопирована
Распечатать

Линия для штамповки заготовок втулки JH21-200

Под заказ
Срок доставки товара рассчитывается индивидуально после получения заявки.
Отправить заявку
Лизинг Доставка
Поделиться
Ссылка скопирована
Распечатать
Товар произведен в КНР Официальный дилер завода Гарантия
Товар произведен в КНР
Данный товар произведен в Китае. Компания EURASIA GROUP имеет большой опыт работы с поставщиками из КНР и оптимизированные логистические схемы.
Официальный дилер завода
Компания EURASIA GROUP обладает всеми необходимыми правами для продвижения продукции данного завода-изготовителя на территории РФ.
Гарантия
Гарантия на данный товар составляет 1 год. На протяжении всего срока гарантии, компания EURASIA GROUP за свой счет и в кратчайшие сроки устраняет все гарантийные случаи.

Линия для штамповки заготовок втулки JH21-200 – это комплексная металлообрабатывающая система, которая открывает промышленникам большие перспективы в производстве втулок во всех, даже самых мелких, размерах партий. Система обещает высокую производительность предприятия, короткое время переналадки, высокую стандартизацию и бескомпромиссное качество изготовления.

Конвейер для производства заготовок втулки JH21-200 включает в свой состав: пневматическое подающее устройство, индукционную нагревательную печь, охлаждающую башню, кривошипный пресс и манипулятор.
Основная часть – это пресс, который имеет стандартизированную и четко структурированную концепцию оснастки. Он состоит из основного инструмента, двух наборов приспособлений для инструментов и активных частей. Для обеспечения чрезвычайно короткого времени смены инструмента второй комплект приспособлений для инструментов может быть предварительно оборудован для другого типа втулки. Пользователь просто должен открыть гидравлические замки с помощью переключателя, вынуть приспособления для инструментов, вставить второй набор приспособлений для инструментов и зафиксировать его.

Система управления размещена в отдельно стоящем шкафу. Для обеспечения еще более высокой безопасности процесса пресс может быть оснащен цифровой системой управления, которая разработана и снабжена 15-дюймовым сенсорным дисплеем для интуитивно понятного управления машиной.

Оборудование для штамповки заготовок втулки JH21-200 выполняет работу с разной скоростью, что зависит от типа втулки. Например, скорость для фланцевых втулок (с буртиком) меньше, чем для прямых цилиндрических втулок.

Пневматическое подающее устройство JX-Z-2035
Индукционная нагревательная печь YD-T-200
Манипулятор KSZT-220B-200т
Пневматическое подающее устройство
Модель JX-Z-2035
Размеры цепного транспортера Ширина 500 мм
Длина шага 38.1 мм
Высота центра 1900 мм
Максимальная скорость разгрузки   40 шт/мин
Рабочее воздушное давление 0.4 – 0.6 МПа
Источник питания  380 В, 50 Гц
Номинальная мощность 1 кВт
Мощность привода с регулируемой скоростью 0,75 кВт
Габаритные размеры   000 х 1900 х 1900 мм

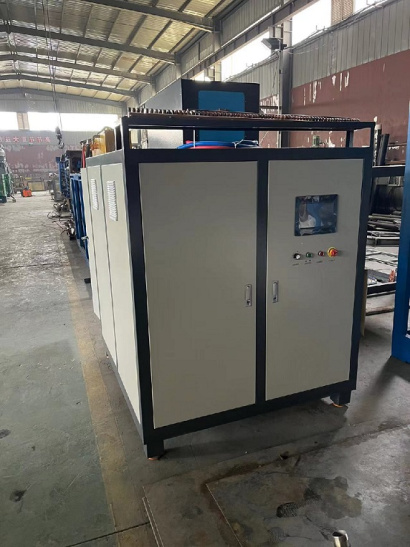

Индукционная нагревательная печь
Модель YD-T-200
Номинальная мощность 200 кВт
Выходная мощность 8000 Гц
Вводное напряжение 380 В, 3N
Напряжение постоянного тока 550 В
Выходное напряжение 1250 В
Охлаждающая башня
Расход охлаждающей воды 20 м³/ч
Охлаждающая способность  200000 ккал/ч
Температура воды на входе 45 °С
Температура воды на выходе 35 °С
Давление воздуха в системе   10130 Па
Змеевик теплообмена - водонепроницаемость <8000 мм Н3О
Количество входных и выходных водопроводов для каждого модуля  2 шт
Диаметр подвода воды каждого модуля  25 мм
Диаметр отвода сточных вод каждого модуля 40 мм
Змеевик теплообменника Нержавеющая труба 304, ф 19 х 1,0 мм
Количество вентилятора каждого модуля 2 шт
Мощность каждого вентилятора  0,75 кВт
Производительность каждого вентилятора  25000 м³/ч
Класс защиты  IP65
Распылительный насос Расход 40 м³/ч
Высота подъёма 4 м
Мощность 1,5 кВт
Циркуляционный насос Расход 20 м³/ч
Высота подъёма 44 м
Мощность 5,5 кВт
Количество циркуляционных насосов 1 шт
Дополнительный резервуар воды 0,25 м³
Габаритные размеры 2800 х 1000 х 2100 мм

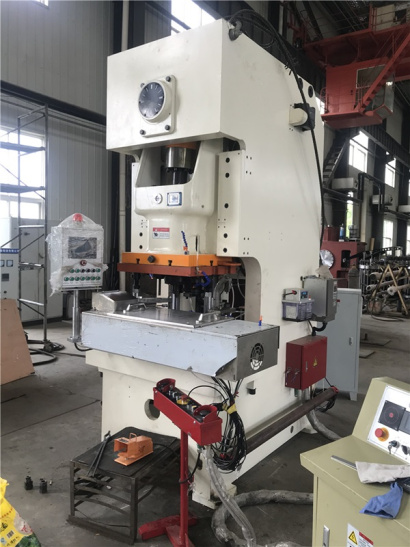

Кривошипный пресс
Номинальное усилие ползуна 2000 кН
Ход (предельный) под номинальным усилием 6 мм
Ход ползуна 200 мм
Число ходов 45 раз/мин
Максимальная высота штампа 450 мм
Регулировка высоты загрузочного штампа  110 мм
Расстояние от центра ползуна до корпуса     430 мм
Расстояние между колоннами 910 мм
Размер нижней поверхности ползуна Длина 880 мм
Ширина 650 мм
Диаметр отверстия Длина 70 мм
Ширина 100 мм
Размер рабочего стола Длина 1390 мм
Ширина  840 мм
Отверстие для выгрузки отходов  240 мм
Толщина рабочего стола 180 мм
Высота от рабочего стола до пола 1000 мм
Мощность электродвигателя 18,5 кВт
Габаритные размеры 2600 х 1540 х 3800 мм
Вес 19300 кг
Манипулятор
Модель KSZT-220B-200т
Расстояние между штампами  220 мм
Применимый кривошипный пресс 200 тонн
Число ходов кривошипного пресса  45 раз/мин
Производительность в минуту 31-37 шт
Число полостей 2 шт
Количество зажимов 3 шт
Напряжение 380 В
Габаритные размеры 1900 х 1450 х 1100 мм
Вес 1950 кг
