Гидравлическая подъемная платформа

Гидравлическая подъёмная платформа – это вспомогательное гидромеханическое устройство из состава автоматизированной производственной линии для ламинирования древесно-стружечных плит, которые применяются на средних и крупных деревообрабатывающих комбинатах.

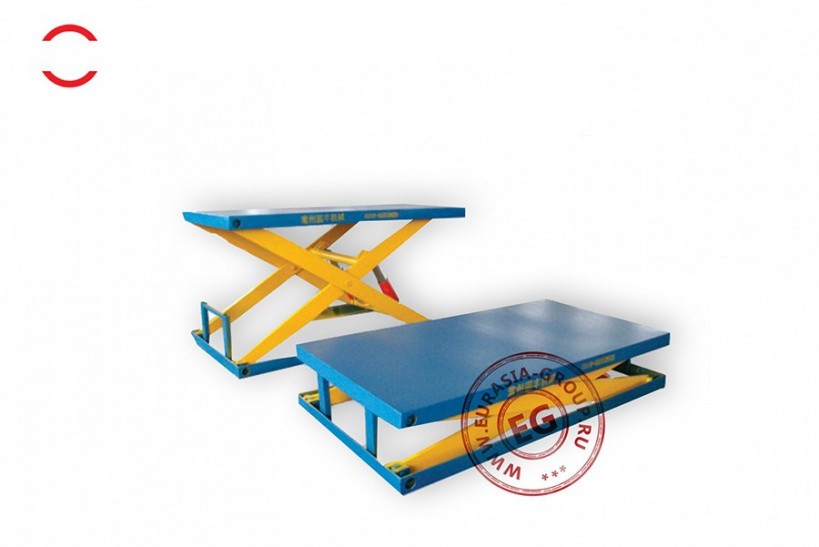

Подъёмная платформа гидравлического типа представляет собой складывающуюся конструкцию. Нижняя опорная рама имеет вид сварного металлического прямоугольника. Верхняя часть общей конструкции является непосредственно платформой, которая снизу поддерживается двумя крестовидными стойками. Данные опорные стойки в своей верхней области поперечно скреплены двумя рёбрами жёсткости. С одной стороны на нижней раме стойки крепятся только соединительными пальцами, которые позволяют производить вертикальный подъём верхней платформы. С противоположной стороны нижние конечности стоек оснащены роликовыми механизмами, которые устанавливаются на салазки нижней рамы. Салазки в конце своей длины имеют стопорные барьеры. С этой же стороны нижние конечности стоек поперечно соединены планкой крепления двух рабочих гидроцилиндров, которые в верхней части крепятся к ближайшему ребру жёсткости. Таким образом, при нагнетании давления рабочей жидкостью, цилиндры выступают и удлиняются, чем заставляют опорные стойки выезжать по салазкам и поднимать верхнюю платформу. В обратном, крайнем нижнем, положении верхняя платформа укладывается на вертикальные стойки, приваренные к торцевым планкам нижней рамы.
