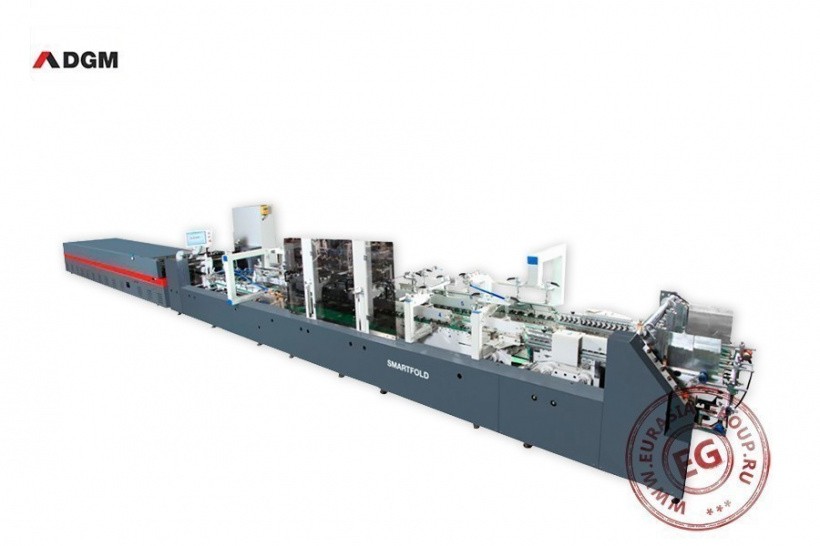

Фальцевально-склеивающая линия для коробок с модулем проверки заготовок SMARTVISION
Фальцевально-склеивающая линия для коробок с модулем проверки заготовок SMARTVISION – это программируемое оборудование линейного типа для массового изготовления упаковочной тары, которое может производиться в нескольких версиях для возможности работы с различной шириной коробки: 1100 мм, 800 мм и 650 мм.
- SMARTVISION 650 PC, 800 PC и 1100 PC подходит для коробок с прямой противоударной нижней частью и двойными стенками.
- SMARTVISION 800 SL и 1100 SL подходит для 4- и 6-угольных коробок с прямой противоударной нижней частью и двойными стенками.
Автоматический фальцевально-склеивающий станок для коробок с проверочным модулем SMARTVISION собран по принципу модульной конструкции:

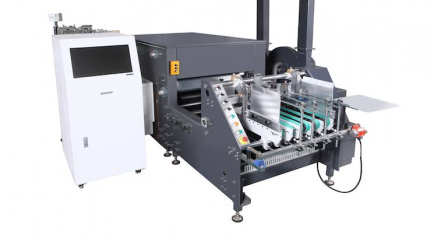

- Секция подачи – это независимый и моторизованный фидер с переменной скоростью, у которого регулируемый электронный свайный вибратор. Ворота боковой подачи полностью регулируются по ширине заготовки. Шесть подающих ремней. Два регулируемых передних скребка подачи.
- Секция бокового позиционирования заготовки – это независимая секция с непараллельным нижним держателем, который направляет короб к параллельному поручню, что обеспечивает идеальное выравнивание заготовки.
- Модуль онлайн-инспекции. Картонная заготовка полностью регистрируется перед входом в эту секцию для обнаружения разницы в цвете, отклонения от отпечатка, отклонения высечки, проверки штрих-кода и ряда других параметров.

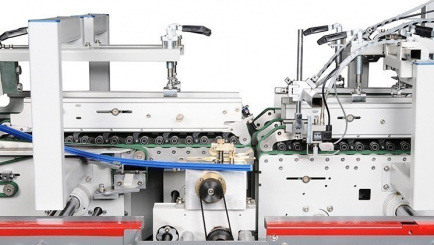

- Секция предварительного складывания сгибает 1-ю и 3-ю секции. Левая клеевая лопатка – до 180º, третья линия складки предварительно сгибается до 135º.
- Нижняя секция для складывания укомплектована крючками и спиралями для плавного и аккуратного складывания передних створок заготовки. Есть набор аксессуаров для нижнего складывания в замок B-типа.
- Нижний клеящий блок с одним нижним (левый) клеящим баком, который легко снимать и чистить. Система верхней склейки с регулируемыми электроникой пистолетами – опция.
- Секция складывания и закрывания служит для плавного и точного складывания 2-й и 4-й складок. Здесь два верхних и два нижних держателя с 25 мм нижним и 30 мм верхним ремнями. Регулируемые по ширине ролики для тяжелых условий эксплуатации – опция.
- Секция тромбовки имеет верхний и нижний приводной механизм для продольной регулировки, оснащена автоматической системой натяжения ремня. Здесь непрерывный и автоматический механизм сбора коробок, который обеспечивает аккуратную передачу в секцию пресса, гарантируя хорошо выровненный поток.
- Пресс-секция может корректироваться по скорости, как вручную, так и автоматически по согласованию с фотоэлементом. Верхняя часть движется вперед и назад, адаптируясь к разным длинам ящиков. Общая длина 5,5 метров с эффективным давлением 3,1 метра. Пневматическая регулировка давления.
Фальцевально-склеивающая машина для коробок с инспекционным модулем SMARTVISION оснащается компьютеризированным управлением.
Среди особенностей конструкции – инспекционный блок SMARTVISION, который является высокоскоростной системой обработки изображений с программным обеспечением Printing Plus V5.0 на английском языке. Этот модуль имеет свой независимый электрический шкаф и оснащается высокоскоростной канадской высокочастотной промышленной камерой COMS и японским объективом.
| Модель | SMARTVISION 650 | SMARTVISION 800 | SMARTVISION 1100 | ||
| Плотность картона (г/м2) |
1200 |
1200 | 1200 | ||
| Профиль гофрокартона | N, E & F | N, E & F | N, E & F | ||
| Скорость склейки (м/мин) | 400 | 400 | 400 | ||
| Толщина заготовки (мм) | 12 | 12 | 12 | ||
| Ширина заготовки (мм) | 650 | 800 | 1100 | ||
| Плотность картона при проверки качества (г/м2) | 250-650 | 250-650 | 250-650 | ||
| Минимальный размер проверяемой заготовки (мм) | 120 х 120 | 120 х 120 | 120 х 120 | ||
| Максимальный размер проверяемой заготовки (мм) | 800 x 650 | 800 x 650 | 800 x 650 | ||
| Скорость проверки качества (м/мин) | 300 | 250 | 250 | ||
| Технические характеристики | PC | PC | SL | PC | SL |
| Мощность (кВт) | 12 | 15 | 15 | 15 | 15 |
| Давление сжатого воздуха (бар) | 6 | 6 | 6 | 6 | 6 |
| Мощность воздушного компрессора (м³/час) | 10 | 10 | 10 | 10 | 10 |
| Объем баллона с воздухом (л) | 60 | 60 | 60 | 60 | 60 |
| Габаритные размеры (м) | 17.4 x 1.6 x 1.9 | 18.6 x 1.6 x 1.9 | 18.6 x 1.6 x 1.9 | 20.4 x 1.7 x 1.9 | 20.4 x 1.7 x 1.9 |
| Вес (т) | 8 | 10.5 | 11 | 11 | 11.5 |
Варианты сборки коробки
| Модель | SMARTVISION 650 | SMARTVISION 800 | SMARTVISION 1100 | ||||||
| Параметры | A | B | E | A | B | E | A | B | E |
| Размер (мм) | 126-650 | 100-500 | 58-300 | 126-800 | 60-800 | 58-380 | 126-1100 | 100-800 | 58-530 |
| Модель | SMARTVISION 650 | SMARTVISION 800 | SMARTVISION 1100 | ||||||
| Параметры | A | B | E | A | B | E | A | B | E |
| Размер (мм) | 126-650 | 110-500 | 68-320 | 146-800 | 110-800 | 68-368 | 146-1100 | 110-800 | 68-518 |
| Модель | TECHNOFOLD 800 | TECHNOFOLD 1100 | TECHNOFOLD 1450 | |||||||||
| Параметры | A | B | D | E | A | B | D | E | A | B | D | E |
| Размер (мм) | 200-650 | 100-500 | 30-150 | 80-530 | 200-800 | 100-80 | 30-150 | 80-680 | 200-1100 | 100-800 | 30-150 | 80-980 |
| Модель | SMARTVISION 800 | SMARTVISION 1100 | ||||
| Параметры | A | B | E | A | B | H |
| Размер (мм) | 140-750 | 140-800 | 25-150 | 140-1050 | 140-800 | 25-50 |
| Модель | SMARTVISION 800 | SMARTVISION 1100 | ||||
| Параметры | A | B | E | A | B | H |
| Размер (мм) | 250-800 | 140-800 | 25-150 | 250-1020 | 140-800 | 25-150 |
| Модель | SMARTVISION 800 | SMARTVISION 1100 | ||||
| Параметры | A | B | H | A | B | H |
| Размер (мм) | 250-720 | 140-800 | 25-150 | 250-1020 | 140-800 | 25-150 |
