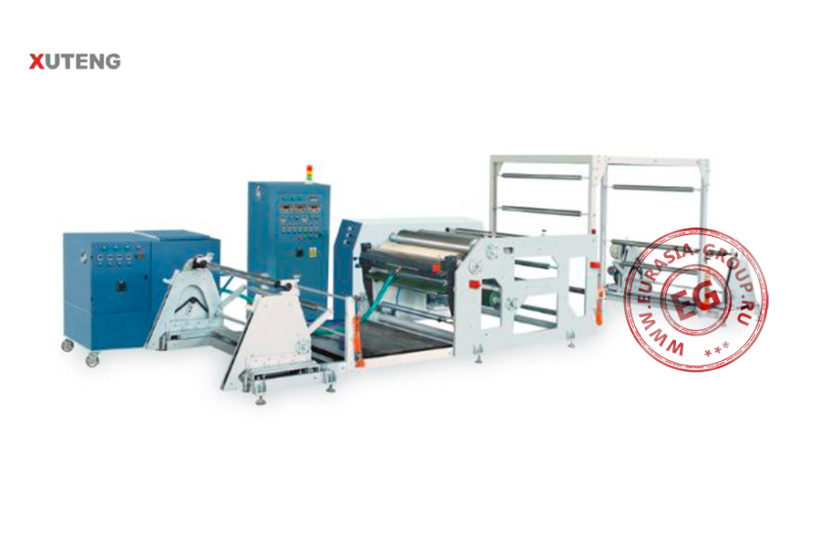

Основные характеристики
|
Модель
|
RTS400
|
|
Способ нанесения клея
|
Щелевая матрица
|
|
Максимальная ширина покрытия (мм)
|
400
|
|
Плотность покрытия (г/м2)
|
13 - 50
|
|
Скорость машины (м/мин)
|
80
|
|
Скорость расплавления клея (кг/час)
|
60 (EVA.3000 сПз 165 °С)
|
|
Степень ровности (г/м2)
|
20 - 45 (≤ ± 0,003 мм)
|
|
Длина всей поверхности ролика (мм)
|
500
|
|
Максимальный диаметр перемотки (мм)
|
800
|
|
Максимальный диаметр разматывания (мм)
|
1000
|
|
Вал размотки (шт.)
|
2
|
|
Вал намотки (шт.)
|
1
|
|
Машина для распыления термоклея RP60 (шт.)
|
1
|
|
Длина трубы для подачи клея (м)
|
3,5 (1 шт.)
|
|
Максимальная температура (°С)
|
230
|
|
Мощность (кВт)
|
30
|
|
Источник питания (Гц)
|
50, 3PH (индивидуально)
|
Машинная стойка
|
Первая и вторая размоточная стойка
|
Изготовлены из квадратной стали, U-образной стали и стального листа
|
|
Стойка станка
|
Изготовлена из стального листа толщиной 25 мм, поддерживаемого стальной трубой
|
|
Крышка трансмиссии
|
Изготовлена из стального листа толщиной 1,5 мм
|
Разматывающие валы
|
Магнитный порошковый тормоз для размотки
|
100 Н·м (2 комплекта) (Wrezun, Тайвань)
|
|
Система контроля натяжения
|
Автоматическая система контроля натяжения (2 комплекта, Ruian Zhongxing)
|
|
Разматывающий вал
|
3-дюймовый воздушный вал (2 комплекта)
|
|
Размотка
|
Может подниматься электрически, принимает один комплект фотоэлектрического положения края EPC (Bianfu, Китай)
|
Перематывающий вал
|
Магнитный порошковый тормоз для размотки
|
100 Н·м (1 комплект) (Wrezun, Тайвань)
|
|
Вал перемотки
|
3-дюймовый воздушный вал (1 комплект)
|
|
Длина перемотки
|
Может контролироваться автоматически или вручную
|
Машина для распыления термоклея
|
Модель
|
RP60
|
|
Корпус
|
Изготовлен из U-образной стали, квадратной стали и стального листа толщиной 1,2 мм
|
|
Сплав для сборки
|
Алюминиевый, двухслойная структура
|
|
Покрытие, препятствующее налипанию на внутренней поверхности
|
Есть
|
|
Высокотемпературный устойчивый высокоточный шестеренчатый клеевой насос
|
Есть
|
|
Температура каждого слоя
|
Контролируется системой PID
|
|
Максимальная температура (°С)
|
230
|
|
Вместимость (кг)
|
100
|
|
Скорость расплава клея (кг/ч)
|
60 (EVA.3000 сантипуаз 165°С)
|
|
Мощность нагрева (кВт)
|
15
|
Покрытие, ламинирование и роликовая часть
|
Покрытие головки
|
Термостойкая легированная сталь
|
|
Вал для нанесения покрытия
|
Ролик из силиконовой резины диаметром 215 мм с 2 поворотными соединителями
|
|
Охлаждающий вал
|
Хромированная сталь диаметром 215 мм с 2 поворотными соединителями
|
|
Вал для ламинирования
|
Покрыт силиконовой резиной, диаметр 215 мм с 2 поворотными соединителями
|
|
Передающий вал
|
190 мм адгезионное покрытие на поверхности с 2 поворотными соединителями
|
|
Направляющий вал
|
80 мм алюминиевый ролик, поверхностная анодная защита
|
|
Подшипник ролика покрытия
|
NSK, Япония
|
Трансмиссионная часть
|
Главный двигатель (кВт)
|
4,0 (1 комплект, Anhui Wannan)
|
|
Серводвигатель (кВт)
|
0,75 (1 комплект, Inovance, Китай)
|
|
Двигатель клеевого насоса (кВт)
|
2,2 (1 комплект, CPG)
|
|
Двигатель разматывающего подъемника (кВт)
|
1,5 (1 комплект) на каждую подставку
|
|
Основная машина использует ремень, цепь и шестерню для передачи
|
Пневматическая часть управления
|
Цилиндр на головке для нанесения покрытия (мм)
|
63 (2 шт.)
|
|
Цилиндр на прижимном ролике для ламинирования (мм)
|
100 (2 шт.)
|
Электрическая часть
|
Главный преобразователь машины (кВт)
|
3,7 Inovance (1 шт.)
|
|
Преобразователь резервуара для клея (кВт)
|
2,2 Inovance (1 шт.)
|
|
Регулятор температуры
|
Цифровой ПИД-регулятор (Delta, Taiwan, 4 шт.)
|
|
Нагреватель (голова для нанесения покрытия) (кВт)
|
8
|
|
Сенсорный экран
|
10 дюймов, Weinview (1 комплект)
|
|
ПЛК
|
Inovance (1 комплект)
|
|
Переключатель
|
Schneider, Франция
|
|
Главный выключатель питания
|
Schneider, Франция (2 группы)
|
|
Контактор переменного тока
|
Schneider, Франция (7 шт.)
|
|
Пустой работающий гидромолот
|
Chint
|
|
Промежуточное реле
|
Omron (4 шт.)
|
|
Сервопривод
|
Inovance
|
