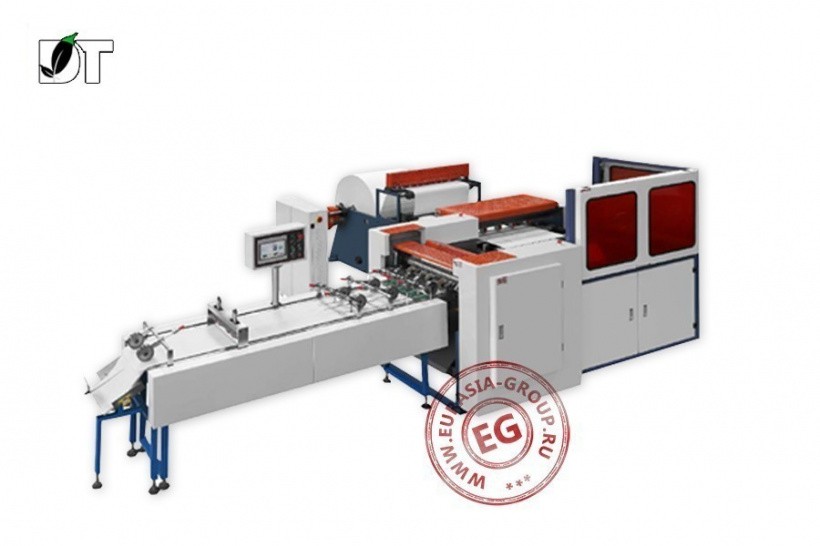

Станок для резки копировальной бумаги DTEC-A4-5 A3/A4

Станок для резки копировальной бумаги DTEC-A4-5 A3/A4 – это эффективная высокоскоростная стационарная программируемая автоматическая электропневматическая машина непрерывно-поточного производства, предназначенная для малых или средних предприятий, так как ее габариты не занимают много места (2х7 м). Непосредственная задача модели заключается в продольном и поперечном разрезании рулона бумаги на листы формата А3, А4, А5 (зависит от параметров настройки).

Машина для резки офисной бумаги DTEC-A4-5 A3/A4 собрана с применением деталей и электроники от таких известных мировых брендов, как OMRON, SCHNERDER и YASKAWA. Габаритный рулон устанавливается на разматыватель и позиционируется по высоте с помощью гидравлических цилиндров. При его разматывании точно отслеживается уровень натяжения. Вначале бумага режется продольно, для чего используются дисковые ножи, регулируемые по высоте и расстоянию между собой. Их вертикальная подача регулируется с помощью пневматики. Для корректировки расстояния между ними предусмотрена ручная переустановка, но точность отслеживается с помощью линейки, нанесенной на несущую траверсу. Диски сменные, изготовлены из прочной нержавеющей стали, и для безопасности закрыты защитными кожухами. После продольной резки, с помощью двух цилиндрических направляющих, установленных под углом, полосы бумаги поворачивают свой ход на 90 град. Далее они протягиваются двумя уровнями, один над другим. Поперечная резка полос выполняется с помощью специального вращающегося вала с присоединенными сменными лезвиями по его длине. Готовые листы выдаются на ременной транспортер, который выносит их из операционной зоны на приемный стол. При этом по длине транспортера листы частично накладываются друг на друга, чтобы упорядоченно лечь на столе при выталкивании. Делается такая накладка с помощью роликовой системы из трех линеек, регулируемых по высоте.

Оборудование для резки офисной бумаги DTEC-A4-5 A3/A4 оснащается автоматической системой управления, в которую прежде всего входит программируемый логический контроллер и тайваньский цветной сенсорный экран WEINVIEW. Панель управления выполнена в виде поворотной консоли на уровне глаз оператора.
