Горизонтальный станок упаковки шин

Горизонтальный станок упаковки шин относится к категории подготовительных устройств автоматизированной линии восстановления шин.

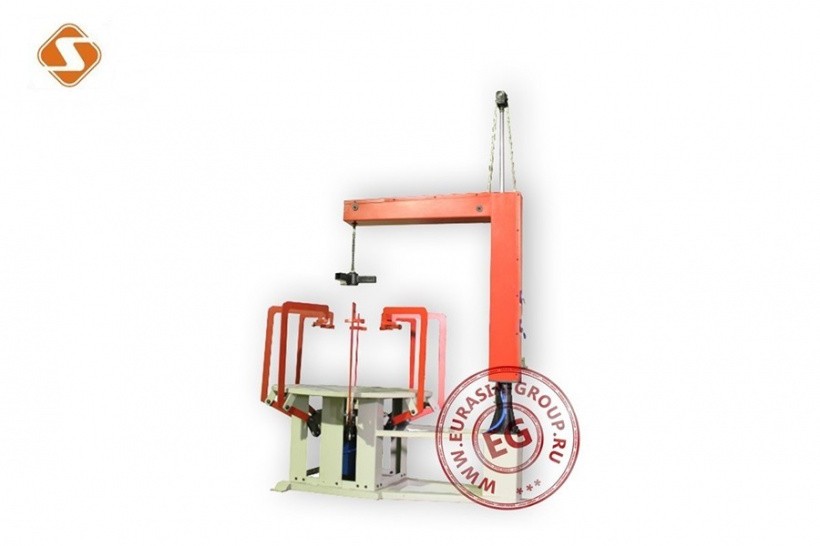

Пневматический горизонтальный станок «конверт-упаковка» конструктивно представляет собой Г-образную вертикальную стойку, которая нависает над металлической платформой (рабочим столом). Рабочий стол и Г-образная стойка крепятся к надежному плоскому основанию. Из вертикальной стойки к столу опущена прочная металлическая цепь с устройством для зацепления шины изнутри. После зацепления электромотор поднимает цепь с шиной к верхнему порогу. В этот момент на рабочий стол укладывается некий «конверт» из резины, края которого растягиваются с помощью металлических лап. Восемь равномерно установленных вокруг рабочего стола регулируемых лап выходят из-под стола, где подсоединены к единому электроприводу. На конце они имеют установленные под углом металлические планки, которые смягчают давление при растягивании, не дают порваться материалу и достаточно раскрывают «конверт». Шина помещается внутрь конверта, затем внутрь шины устанавливается камера и обода, и далее, для перемещения в автоклав, она подвешивается на транспортер, соединяющий станки. Процесс управления осуществляется с помощью пульта управления электрооборудованием. Необходимость операции заключается в гарантии плотного прилегания каркаса и протектора, а также в качественной откачке воздуха.

Горизонтальный станок конвертной упаковки шин имеет отличительные особенности:

• высокая степень синхронизации лап при расширении;

• имеет ножную педаль в качестве выносного переключателя;

• основные детали выполнены из прочной стали;

• электродвигатель обеспечивает плавность хода.
