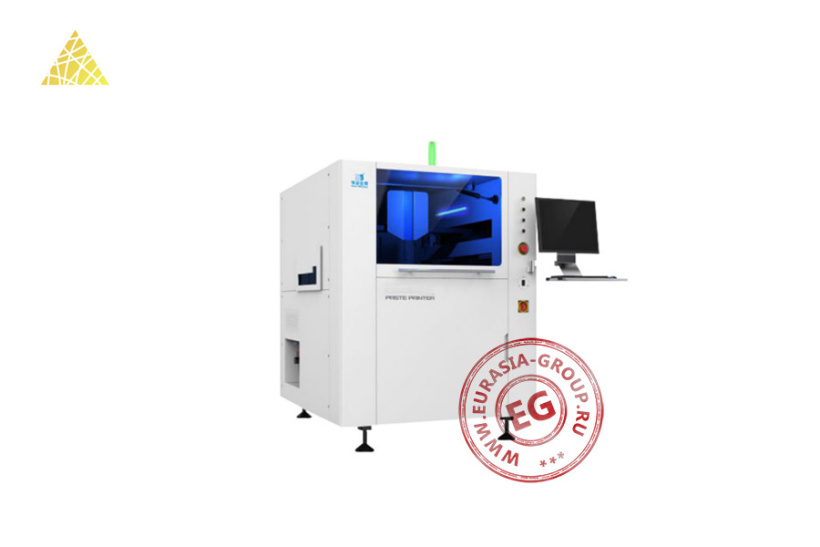

Принтер трафаретной печати ZB5050 Plus
| Модель | ZB5050 Plus |
| Максимальный размер доски (X x Y) (мм) | 510x510 |
| Минимальный размер платы (Y x X) (мм) | 50x50 |
| Толщина печатной платы (мм) | 0,4 – 6 |
| Колебания (%) | ≤1 диагональ |
| Максимальный вес платы (кг) | 3 |
| Зазор между краями платы (мм) | 3 |
| Максимальный нижний зазор (мм) | 20 |
| Максимальная скорость конвейера (мм/с) | 1500 |
| Высота конвейера от пола (мм) | 900 ± 40 |
| Размер рамки трафарета (мм) | 470x370 – 737x737 |
| Площадь печати (X x Y) (мм) | 510х510 |
| Тип скребка | Стальной скребок / резиновый скребок (45 / 55 / 60 º) |
| Длина скребка (мм) | 300/520 (200 – 550 длина опционально) |
| Высота скребка (мм) | 65 ± 1 |
| Толщина лезвия ракеля (мм) | 0,25, алмазоподобное углеродное покрытие |
| Длина выпуска (мм) | 0,02 – 12 |
| Скорость печати (мм/с) | 0 – 200 |
| Давление при печати (кг) | 0,5 – 10 |
| Ход печати (мм) | ±275 (от центра) |
| Длина чистящей салфетки (мм) | 380, 500 (опционально 300, 450) |
| Поле зрения изображения (мм) | 8x6 |
| Диапазон регулировки платформы (мм) | X: ±5,0, Y: ±7,0, θ: ±2,0° |
| Точность повторного позиционирования (мкм) | ±10,0 @6σ, Cpk ≥ 2,0 |
| Точность печати (мкм) | ±20,0 @6 σ, Cpk ≥ 2,0 |
| Время цикла (с) | 7,5 (без учета печати и очистки) |
| Время смены линии (мин) | <5 |
| Требования к сжатому воздуху (кг/см²) | 4 – 6 |
| Расход воздуха (л/мин) | 5 |
| Операционная система | Windows 7 |
| Температура окружающей среды (ºC) | 23 ± 3 |
| Относительная влажность (%) | 45 – 70 RH4 |
| Направление движения конвейера | Левый-правый, правый-левый, левый-левый, правый-правый |
| Метод переноса | Одноступенчатый трек |
| Метод зажима печатной платы | Автоматическая регулировка толщины листа + программируемые эластичные боковые прижимы |
| Метод поддержки платы | Магнитные выталкивающие штифты + контурные блоки (1. вакуумная камера; опция 2. фиксация заготовок) |
| Печатающая головка | Плавающая интеллектуальная печатающая головка |
| Режим печати | Одинарная или двойная трафаретная печать |
| Метод очистки | 1. Капельный тип; 2. 3 режима: сухой, влажный, вакуумный |
| Тип матрицы | Точки отсчета стандартной формы, прокладки / отверстия |
| Система камер | Отдельная камера, отдельная система визуализации вверх / вниз, геометрически выверенное позиционирование |
| Электропитание (В/%/Гц/А) | 220±10/50/60/15 |
| Габаритные размеры (мм) | 1220x1480x1530 (без лампы, монитора и клавиатуры) |
| Вес (кг) | 1230 |
