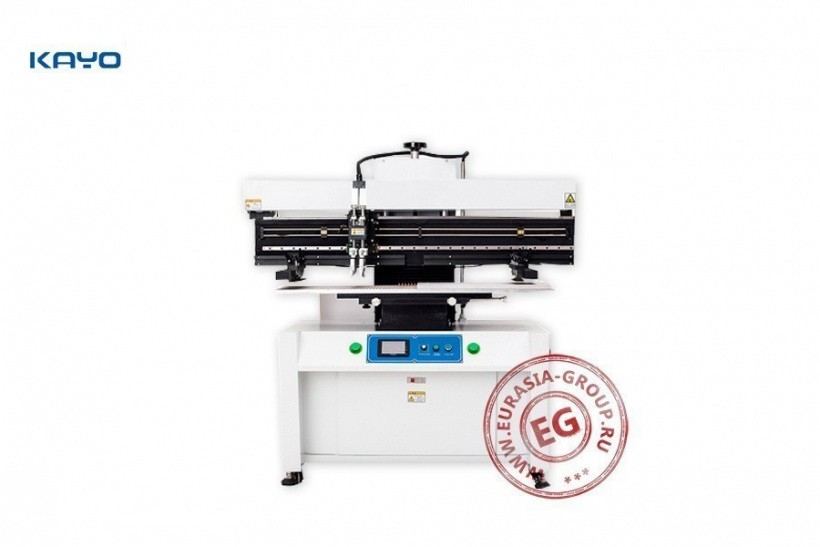

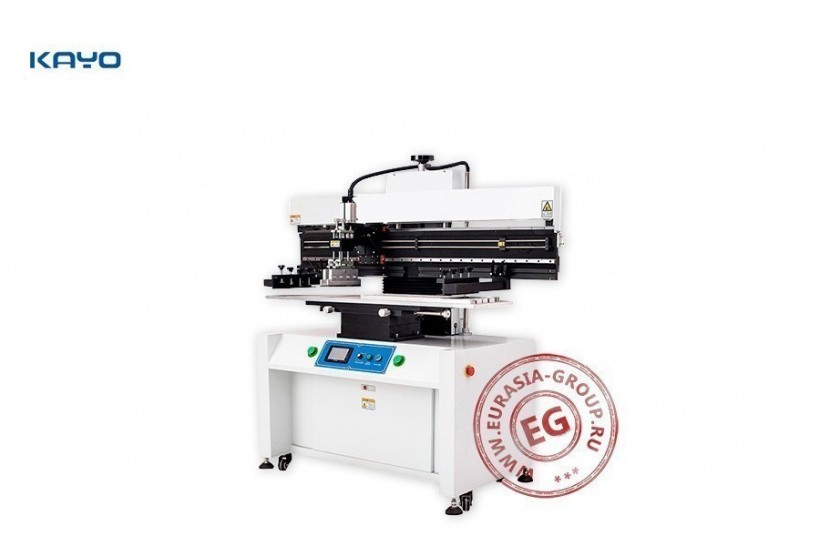

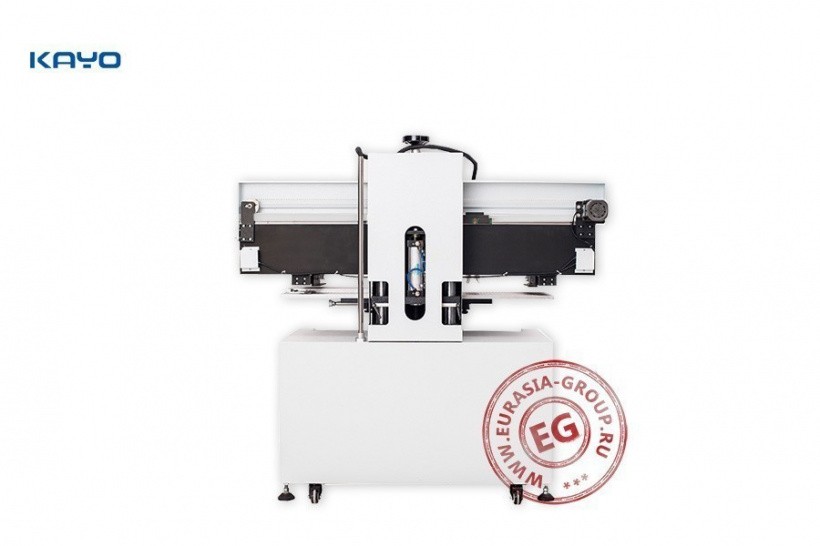

Прежде, чем перейти непосредственно к процессу поверхностного монтажа электронных компонентов на плате, необходимо подготовить печатную плату, нанеся паяльную пасту. Оборудование для трафаретной печати паяльной пасты KAYO-5088L необходимо именно для этого этапа производства в индустрии электроники, которое было разработано для простого и гибкого решения для сборочных линий малого и среднего объема выпуска. Задача принтера состоит в том, чтобы удерживать объект на месте без всякого смещения, пока будет применена паяльная паста.
Машина для трафаретной печати для нанесения паяльной пасты KAYO-5088L полностью отвечает современным запросам индустрии и влияет на качество процесса, прежде всего, своей стабильностью печати. Благодаря креплению печатной платы, выравнивание будет одинаковым каждый раз.
Каждая печатная плата требует строго определенного количества припоя, для чего изделие оснащается лезвием для швабры. Лезвия швабры используются для равномерного распределения паяльной пасты по печатной плате.
Управление скребками включает давление, скорость, глубину, расстояние, угол и высоту печатного скребка. Управление трафаретным экраном включает регулировку плоскостности экрана, регулировку расстояния между экраном и печатной платой, стиль разделения, автоматическую очистку экрана. Чем меньше угол между скребком и трафаретной сеткой, тем больше давление, тем легче паяльная паста, льющаяся на экран. Давление швабры является важным фактором, влияющим на качество печати. Давление лезвия скребка относится к глубине спада, и если давление слишком мало, то стальная поверхность лезвия не защелкивается, что приводит к увеличению толщины печати. В то же время слишком маленькое давление, оставит слой паяльной пасты на поверхности трафарета, что может вызвать клейкую печать и другие дефекты печати. Полуавтоматический принтер трафаретной печати для нанесения паяльной пасты KAYO-5088L учитывает все перечисленные нюансы, так как имеет микрокомпьютерное управление, где все данные цикла вводятся через сенсорный экран.
Обслуживание. Чистка нижней стороны трафарета для обеспечения качества печати, частота и режим чистки должна определяться на основе пасты, материала трафарета, толщины и размера отверстия, и т.п. В зависимости от этого применяется, как химическая чистка, так и влажная однократная чистка. Если не очистить вовремя, плата будет загрязнена во время печати и, вероятно, заблокируются отверстия трафарета.
| Модель | KAYO-5088L |
| Максимальный размер печатной платы (мм) | 1200 x 300 |
| Размер печати (мм) | 1250 x 320 |
| Минимальны размер рамки (мм) | 470 x 370 |
| Максимальный размер рамки (мм) | 1500 x 550 |
| Напряжение (В) / Частота (Гц) | 220 / 50-60 |
| Мощность (Вт) | 100 |
| Толщина печатной платы (мм) | 0,2 ~ 3,0 |
| Погрешность печати (мм) | ± 0.02 |
| Давление воздуха (кгс/см2) | 4-6 |
| Габаритные размеры (мм) | 1680 × 680 × 1650 ± 20 |
| Вес (кг) | 300 |
