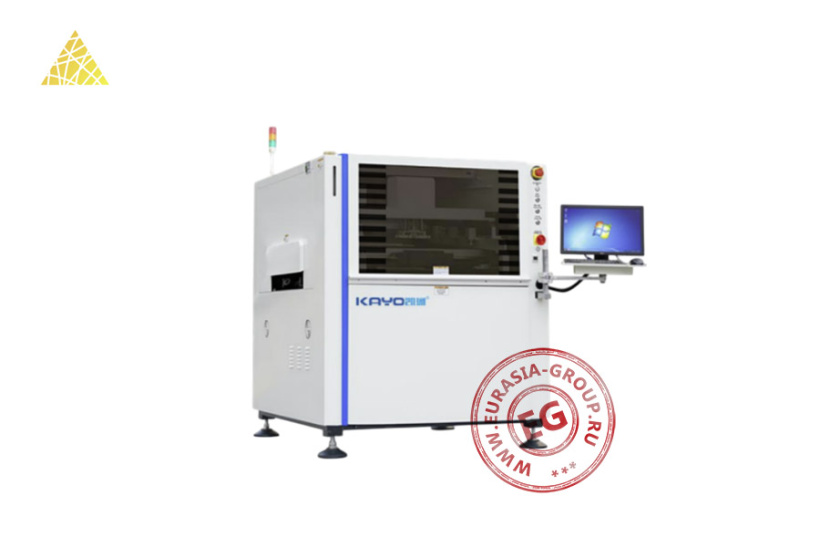

Полуавтоматический принтер для нанесения паяльной пасты KAYO-CP600L
| Модель | KAYO-CP600L | |
| Точность выравнивания и повторяемость системы (мкм) | ± 10 (CPK ≥2,0) | |
| Точность печати (мм) | 0,020 | |
| Точность повторного позиционирования (мм) | ± 0,010 | |
| Скорость печати / время цикла (сек) | <7,5 | |
| Клеевая печать | Да | |
| Смена продукции (мин) | <5 | |
| Минимальный размер трафарета (мм) | 470×370 | |
| Максимальный размер трафарета (мм) | 820×737 | |
| Толщина трафарета (мм) | 20 – 40 | |
| Минимальный размер печатной платы (мм) | 50×50 | |
| Максимальный размер печатной платы (мм) | 650×510 | |
| Толщина печатной платы (мм) | 0,6 – 6 | |
| Коэффициент деформации печатной платы (%) | <1 | |
| Размер нижней части платы (мм) | Стандартная конфигурация | 13 |
| Конфигурация | 25 | |
| Зазор между краями платы (мм) | 3 | |
| Высота транспортировки (мм) | 900 ± 40 | |
| Направление транспортировки | Левый-правый; правый-левый; левый-левый; правый-правый | |
| Скорость транспортировки (мм/сек) | 100 – 1500 | |
| Расположение печатной платы | Система поддержки | Магнитный выталкивающий штифт / блок поддержки краев / гибкий автоматический выталкивающий штифт (опция) |
| Метод зажима | Гибкие боковые зажимы / прижимная пластина Z-направления / вакуумный отсос (опция) | |
| Печатающая головка | С электронным управлением | |
| Скорость скребка (мм/сек) | 10 – 200 | |
| Давление скребка (кг) | 0 – 15 | |
| Угол наклона скребка | 60/55/45° | |
| Тип скребка | Стальной скребок | |
| Скорость отделения трафарета (мм/сек) | 0,01 – 125 | |
| Метод очистки | Сухая очистка | |
| Влажная | ||
| Вакуумная | ||
| Диапазон регулировки стола | X (мм) | ±4 |
| Y (мм) | ±6 | |
| θ | ±2° | |
| Типы точек привязки изображения | Стандартные геометрические точки привязки | |
| Система камеры | CCD-камера | |
| Телецентрическая коаксиальная система технического зрения | ||
| 4 независимых коаксиала | ||
| Кольцевой светодиодный источник света | ||
| Система визуального позиционирования вверх и вниз | Да | |
| Встроенная система обработки изображений | Да | |
| 2D и SPC функции | Да | |
| SMT | Да | |
| IC | SOP, TSOP, TSSOP, QFN | |
| Давление воздуха (кг/см²) | 4 – 6 | |
| Расход воздуха (м³/мин) | 0,007 | |
| Температура эксплуатации (°C) | -20 ‒ + 45 | |
| Влажность при эксплуатации (%) | 30 – 60 % | |
| Метод управления | PC Control | |
| Источник питания (В/Гц/ф/кВт) | 220/50 | |
| 240/60 | ||
| 1/2,5 | ||
| Габаритные размеры (Ш/Г/В) (мм) | 1250×1450×1510 | |
| Вес (кг) | 1200 | |
