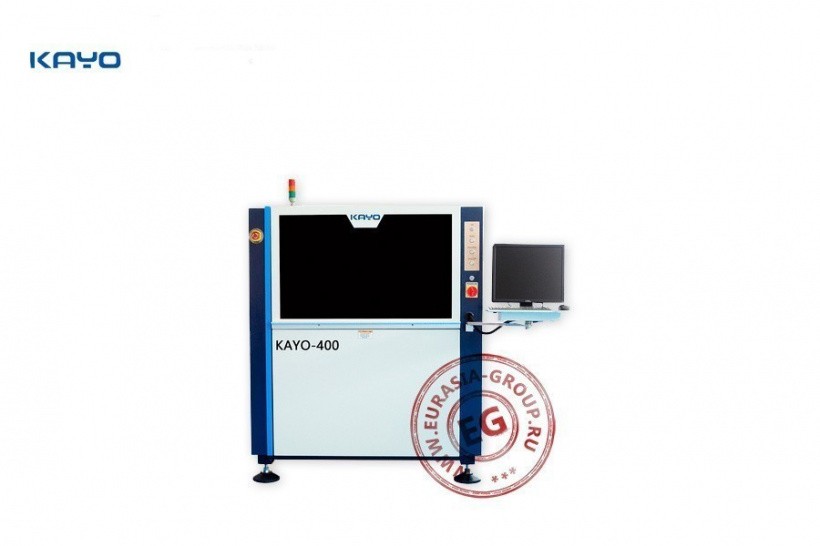

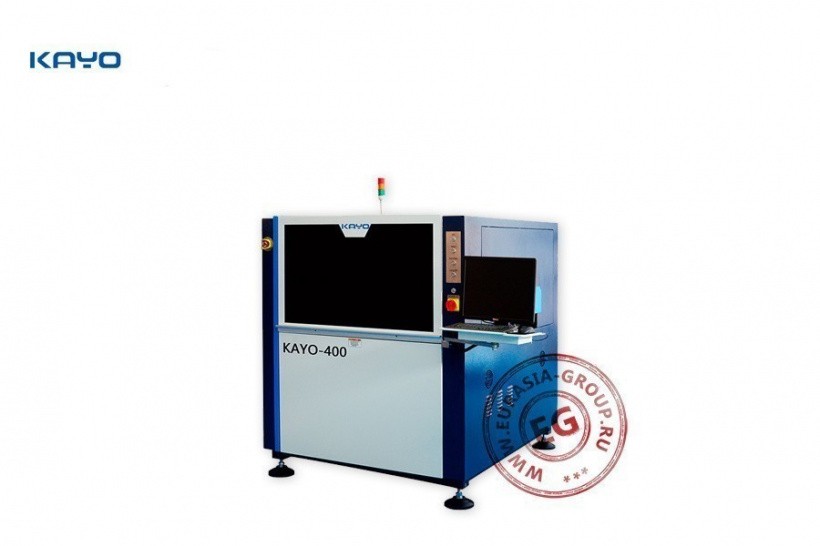

Оборудование для трафаретной печати электронных плат KAYO-400 – это современная программируемая автоматическая машина непрерывного действия, предназначенная для серийного производства печатных плат с электронными компонентами, где играет, возможно, решающую роль для получения их высокого качества. Соответственно, изделие обладает расширенными возможностями интеграции в состав автоматической SMT-линии, что делает его перспективным решением для современных концепций интеллектуальных предприятий. Благодаря своим расширенным функциям такая модель обеспечивают мощное и высокоточное решение для любого применения.
Автоматический принтер трафаретной печати для нанесения паяльной пасты KAYO-400 имеет модульную конструкцию, благодаря чему можно добавлять инструменты повышения производительности. Кроме того, модульный подход расширяет возможности по проверке, то есть оператор имеет доступ к различным внутренним и внешним элементам конструкции для проверки результатов печати и предотвращения размещения ошибочных печатных плат.
Платформа основана на стабильной конструкции рамы. Благодаря жесткости на кручение и высокой частоте внутреннего резонанса рама машины обеспечивает основу для долговечности и длительной точности. Благодаря своим передовым контроллерам и системам шин машина достигает высокой точности повторения процесса. Сегментный конвейер с секциями позволяет быстро и точно перемещать печатные платы в зону печати и из нее. Предусмотрена быстрая очистка всего за один цикл, что сокращает время и необходимые материалы, при этом чистящая ткань может быть легко заменена. Кроме того, циклы очистки могут запускаться по мере необходимости оператором после проверки. Предусмотрен датчик (уточняется по комплектации), который рассчитывает количество паяльной пасты на трафарете с большой точностью, измеряя поперечное сечение нанесения паяльной пасты. Поскольку недостаточное количество паяльной пасты снижает качество печати, система останавливает принтер до тех пор, пока паста не будет добавлена. Автоматический дозатор пасты (уточняется, картридж или банка) является альтернативой ручному нанесению. В сочетании с мониторингом высоты рулона система диспенсера обеспечивает правильную подачу печатного носителя, улучшает качество процесса печати, обеспечивает более быструю смену продукта и уменьшает количество ручных передач.
Машина для трафаретной печати плат KAYO-400 оснащается собственным компьютером. Программное обеспечение и интуитивно понятный графический интерфейс поддерживает простую, быструю и безошибочную работу.
| Модель | KAYO-400 |
| Точность повторения (мм) | ±0.01 |
| Точьность печати (мм) | ±0.02 |
| Время цикла (с) | <7 |
| Время переключения на выпуск (мин) | <5 |
| Минимальный размер рамы трафарета (мм) | 470 х 370 |
| Максимальный размер рамы трафарета (мм) | 737 х 737 |
| Толщина рамы трафарета (мм) | 20 х 40 |
| Минимальный размер печатной платы (мм) | 50 х 50 |
| Максимальный размер печатной платы (мм) | 400 х 340 |
| Толщина печатной платы (мм) | 0,6 - 6 |
| Высота конвейера (мм) | 900 ± 40 |
| Направления конвейера | слева-направо, справа-налево, лево-лево, право-право |
| Скорость конвейера (мм/сек) | 100-1500 (программируемая) |
| Печатная головка | программируемая печатная головка с электродвигателем / встроенная головка для управления двигателем и пневматическим управлением (дополнительно) |
| Скорость ракеля | 10-200 мм/сек |
| Угол ракеля (°) | 60 (Стандарт) /55/45 |
| Тип ракеля | Стальной ракель (стандарт), резиновый ракель, другие типы ракелей |
| Метод очищения | Сухой, влажный, вакуумный (программируемая комбинация методов очистки) |
| Напряжение (В) / Частота (Гц) | 220, 50/60 |
| Расход воздуха (м3/мин) | 0,07 |
| Давление воздуха (кг/сек2) | 4-6 |
| Диапазон регулировки стола (мм) | X: ± 4 , Y: ± 6, θ: ± 2° |
| Метод управления | управление ПК |
| Габаритные размеры (мм) | 1250 х 1450 х 1540 |
| Вес (кг) | 1100 |
