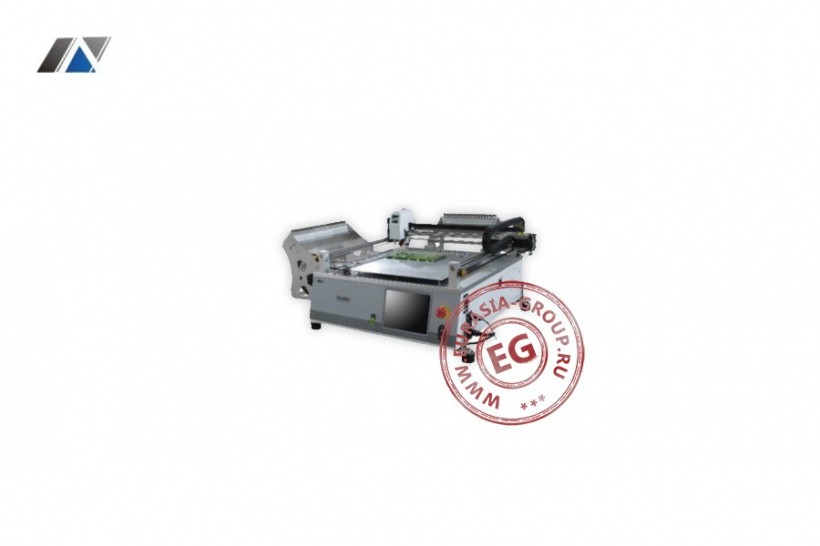

Установщик SMD компонентов NEODEN 3/3V – это усовершенствованная версия модели TM245P, которая отличается стабильной производительностью при доступной цене, и оптимально подходит для изготовления прототипов, мелкосерийного серийного производства. Такая монтажная машина способна точно установить даже самые маленькие smd-компоненты на паяльные палочки (или «кирпичи»).Преимуществами поверхностного монтажа являются использование небольших компонентов и большая плотность их размещения. Особое преимущество технологии поверхностного монтажа заключается в сокращении производственных издержек в результате автоматизации процессов сборки.
Аппарат для установки SMD компонентов NEODEN 3/3V имеет компактные размера, изготовлен в металлическом корпусе, ставится на стол/стеллаж на противоскользящих ножках. Особенности изделия: двойная головка, 44 гнезда фидера, видеосистема и гибкая система позиционирования. Две высокоточных позиционирующих головки с возможностью вращения ± 180° позволяют легко манипулировать самыми различными компонентами. Предусмотрена система с электромагнитными приводами для удаления израсходованной нейлоновой пленки, что упрощает эту процедуру (нет необходимости удалять пленку руками). Гибкое позиционирование печатных плат. То есть, используются плинтусы и штырьки для фиксации печатных плат на опорной платформе.
Модель оснащается собственным управляющим микроконтроллером, поэтому все процессы выполняются в автоматическом режиме и максимально точно. Функция «ручное программирование» используется для отображения следов, координат, углов и последовательностей компонентов. Пользователь может напрямую добавить эту информацию вручную или импортировать файлы координат. В разделе «настройки фидера» определяется распределение компонентов, например, выбор сопел и фидеров, положение захвата, методы выравнивания и т.п.
Оборудование для установки SMD компонентов NEODEN 3/3V включает в комплект поставки (кроме непосредственно аппарата):
- опорная панель печатной платы – 4 шт.;
- опорный штырь PCB – 8 шт.;
- электромагнит – 1 шт.;
- игла – 2 комплекта;
- аллоновые ключи – 1 набор;
- ящик для инструментов – 1 шт.;
- чистящая игла – 3 шт.;
- кабель питания – 1 шт.;
- двусторонняя клейкая лента – 1 комплект;
- кремниевая трубка – 0,5 м;
- предохранитель (1А) – 2 шт.;
- 8G флэш-накопитель – 1 шт.;
- подставка для держателя катушки – 1 комплект;
- резина для сопла 0,3 мм – 5 шт.;
- резина для сопла 1,0 мм – 5 шт.;
- вибрационный питатель – 1 шт.
| Параметры | NeoDen 3 (стандартный) | NeoDen 3V (улучшенная версия) |
| Количество установочных голов | 2 | 2 |
| Совмещение | Видеокамера | Видеокамера |
| Вращение | ± 180° | ± 180° |
| Производительность |
При выключенной видеосистеме: 5000 комп/час При включенной видеосистеме: 3500 комп./час |
При выключенной видеосистеме: 5000 комп/час |
| Питатели |
Ленточный питатель: 24 (все по 8 мм) Обычно, если не заданы другие параметры, стандартный набор питателей включает: 18×8 мм, 4×12 мм, 1×16 мм. |
Ленточный питатель: 44 (все по 8 мм) |
| Вибропитатель: 0~5 | Вибропитатель: 0~5 | |
| Лотковый питатель: 5~10 (возможна персонализация) |
Лотковый питатель: 5~10 (возможна персонализация) |
|
| Габариты платы | Максимум: 320*420 мм | Максимум: 320*390 мм |
| Используемые компоненты | Минимальный компонент: 0402 | Минимальный компонент: 0402 |
| Максимальный компонент: TQFP144 | Максимальный компонент: TQFP144 | |
| Макс. высота: 5 мм | Макс. высота: 5 мм | |
| Точность установки | ± 0,02 мм | ± 0,02 мм |
| Операционная система | WindowsXP-NOVA | WindowsXP-NOVA |
| Мощность | 160~200 Вт | 160~200 Вт |
| Напряжение | 110 В/ 220 В | 110 В/ 220 В |
| Габаритные размеры | 820*650*410 мм | 820*680)*410 мм |
| Габаритные размеры упаковки | 1001*961*568 мм | 1001*961*568 мм |
| Вес нетто | 55 кг | 60 кг |
| Вес брутто | 80 кг | 85 кг |
Основные узлы установщика компонентов
