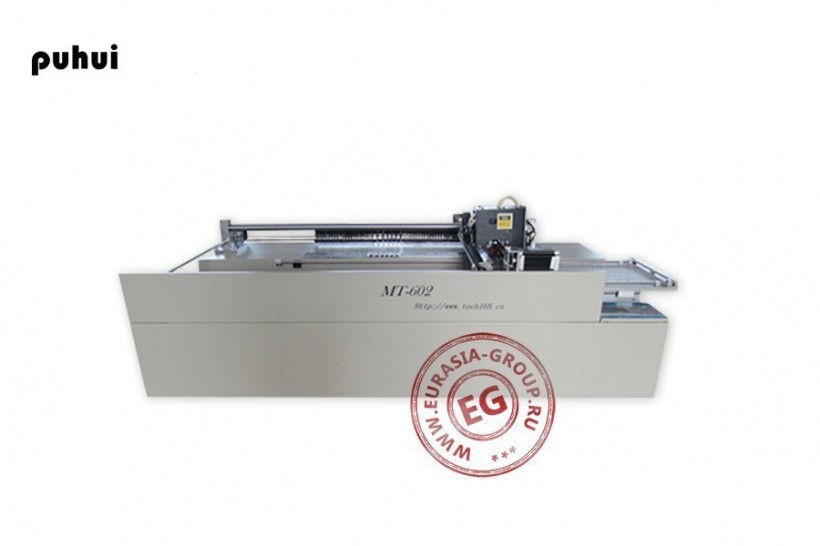

Установщик SMD компонентов MT-602 – это недорогая среднескоростная программируемая автоматическая машина непрерывного действия, предназначенная для выполнения второго этапа производства печатных плат, а именно для выбора и размещения электронных компонентов в поле заготовки платы, которая предварительно обработана паяльной пастой.
Машина для установки SMD компонентов MT-602 нагруженная катушками компонентов, выбирает компоненты из подающей ленты и помещает их в правильное положение на заготовке платы. На податчиках на магнитной ленте загружается катушка с элементами, которая размещается на барабане-приемнике. Отделяющая тележка тянет ленту катушки вперед, пока следующий компонент не окажется в положении захвата. Извлечение и крепления элемента выполняется вакуумной головкой; работает два вакуумных насоса (280 Вт, 50 Кпа, 13 л/мин). Как только датчик указал, что компонент находится в положении захвата, затвор спускается вниз и блокирует ленту. Как только вакуумный захват будет готов, слайд возвращается назад, чтобы выставить край среза. Компонент ослаблен с ленты катушки и готов к установке. После удаления компонента, следующий компонент автоматически предоставляется для захвата. Сигнал перезарядки для подачи следующего компонента генерируется управляющим устройством. Используя комбинацию высокоточного датчика и быстродействующего устройства для фиксации ленты, ленточный питатель обеспечивает точную доставку с повторяемостью позиций. Подъем и перезагрузка контролируется контролем ПЛК. Компоненты, размещенные на плате, удерживаются на месте при «натяжении» паяльной пасты. На этом этапе такой временной фиксации перед пайкой вполне достаточно, при условии, что плата не встряхивается. Изделие поставляется с подробной документацией, которая четко указывает процедуру запуска и работу фидера.
Оборудование для установки SMD компонентов MT-602 управляется с помощью операционной системы Windows. Информация о местоположении и типе компонента, необходимая для программирования, избирается из информации о конструкции печатной платы, что позволяет значительно упростить программирование выбора и размещения. В памяти контроллера может храниться двадцать конкретных производственных алгоритмов. Предусмотрена функция мониторинга неисправностей (недостаток давления всасывания и т.п.).
| Модель | MT-602 |
| Количество установочных голов | 2 |
| Точность позиционирования (мм) | 0. 025 |
| Максимальный размер печатной платы (мм) | 300×400 |
| Допустимые элементы для установки | 0603-1206, транзисторы, диоды, конденсаторы, резисторы, чипы и т.д. |
| Питатели | 56 штук, из них 50 для 8 мм компонентов, 4 для 12 мм компонентов и 2 для 16 мм компонентов |
| Операционная система | Windows |
| Габаритные размеры (мм) | 1396*761*480 |
| Вес (кг) | 151 |
