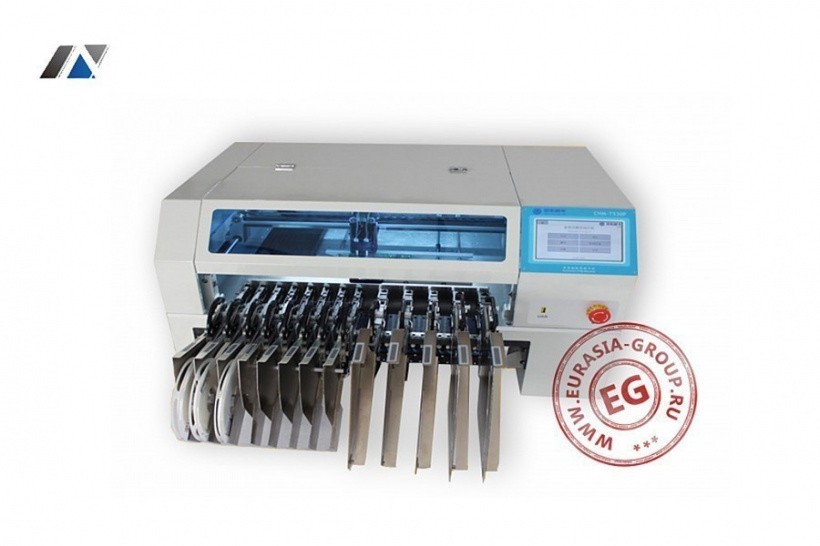

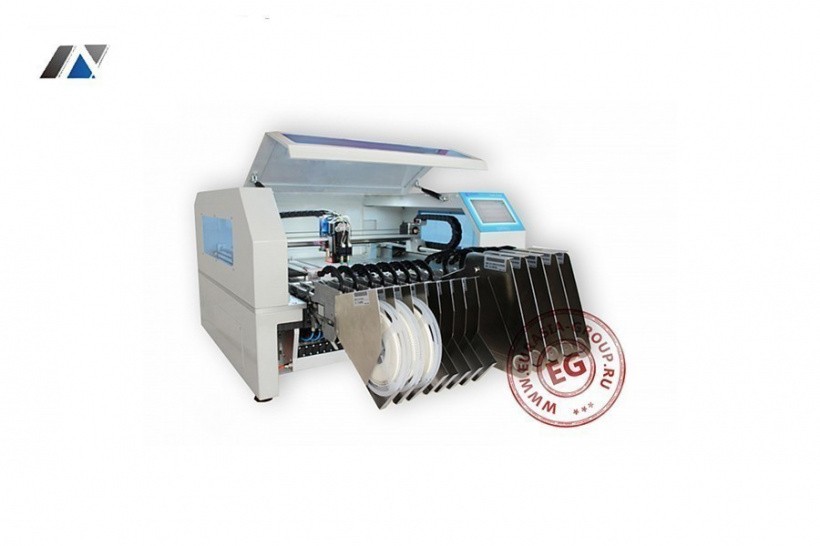

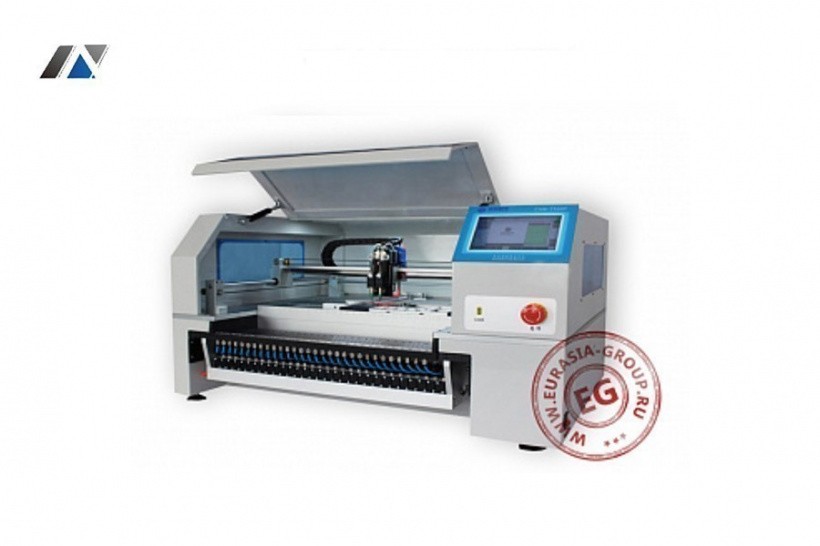

Установщик SMD компонентов CHMT560P4 входит в линейку малогабаритных стационарных высокоточных автоматических электропневматических устройств цикличного действия, которые широко применяются в индустрии производства печатных плат с электронными компонентами. Непосредственная задача модели (модернизированная версия от исходника CHMT530P4) заключается в формировании платы путем вставок отдельных элементов.
Машина для установки SMD компонентов CHMT560P4 представляет собой полый металлический короб, внутри которого оборудовано рабочее пространство. Поддерживаемые компоненты: 0201-0402-5050, SOP, QFN, BGA и др. Скорость монтажа без видеоконтроля 8000 шт./час, с видеоконтролем – 5500 шт./час. Головка может одновременно нести четыре установочных сопла Juki, работающих с пневматическими питателями Yamaha для размеров 8, 12, 16 и 24 мм, а также с подающим устройством Yamaha. Система подачи: 60 позиций фидерной линейки в пневматическими питателями шириной до 8 мм (поддерживается 12, 16 и 22 мм); лоток интегральных схем на 14 штук; поддержка лотка. Система видеофиксации оборудована двумя камерами (верхняя и нижняя) поддерживает максимальный размер IC: 22х22 мм. Блок управления двигателем: шаговый двигатель с датчиком замкнутого контура по осям X и Y; гибкое S-торможение; обнаружение сброса по оси Z. Обнаружение неисправностей компонентов вакуумной системы и системы визуального обнаружения. Для работы изделия требуется внешний источник воздуха с давлением не меньше 0.5 мПа. Управление замкнутым контуром с кодировщиком по осям X и Y никогда не ослабляет шаги. Путем калибровки двух позиций компонентов печатной платы (первого и последнего), можно изменить ее смещение. Стандартный комплект поставки включает: изделие; сопла Juki – 4 шт. (503, 504, 505, 506); флэш-накопитель USB (8G) – 1 шт.; шнур питания; емкость со смазкой; ключи шестигранные – 6 шт.; пинцет; щетка; инструкция по эксплуатации.
Оборудование для установки SMD компонентов CHMT560P4 оснащается собственным компьютером с высокопроизводительной материнской платой. Установлен 7-дюймовый сенсорный цифровой экран, поддерживается управление мышью, предусмотрен доступ к Интернету. Операционная система Linux. Если файл PCB отсутствует, пользователь может создать новый файл для непосредственного программирования на машине.
| Модель | CHMT560P4 |
| Максимальный размер печатной платы | 10*10～450*270 мм |
| Диапазон перемещения осям X,Y | 600×630 мм |
| Диапазон перемещения оси Z | 20 мм |
| Количество держателей головок | 4 шт |
| Производительность | 6600 шт/час |
| Точность размещения | ±0.015 мм |
| Габаритные размеры | 1180×870×600 мм |
| Вакуумный насос | -92 кПа |
| Питание | 220В（110В）, 50 Гц |
| Мощность | 250 Вт |
| Вес | 130 кг |
