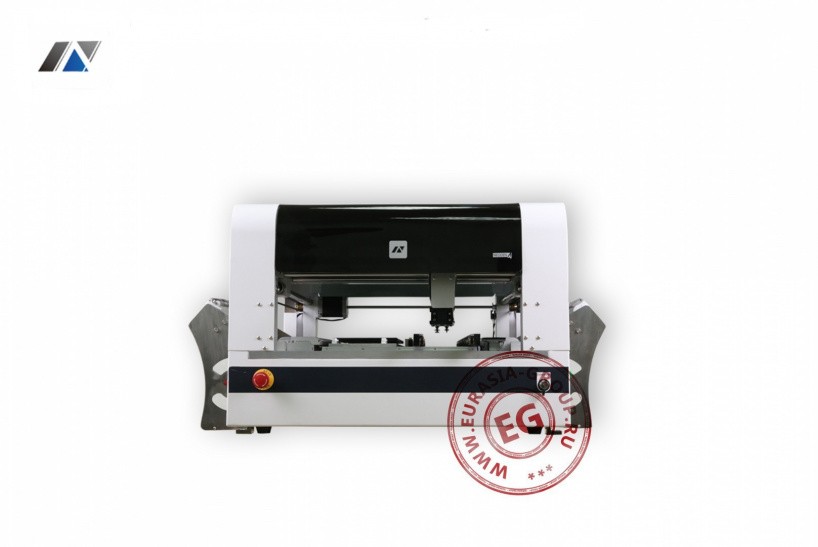

Установщик SMD компонентов – представляет собой компактный стационарный высокоточный высокоскоростной электропневматический аппарат непрерывного действия, предназначенный для поверхностной установки широкого перечня электронных компонентов в поле печатной платы (PCB). Универсальность модели даёт возможность применять такое оборудование в лабораториях, мастерских, а также на промышленных предприятиях, связанных с массовым производством светодиодов, систем безопасности, бытовых приборов, медицинских и контрольно-измерительных приборов, персональных компьютеров, автоматики для автомобилей, средств коммуникации и телевидения.

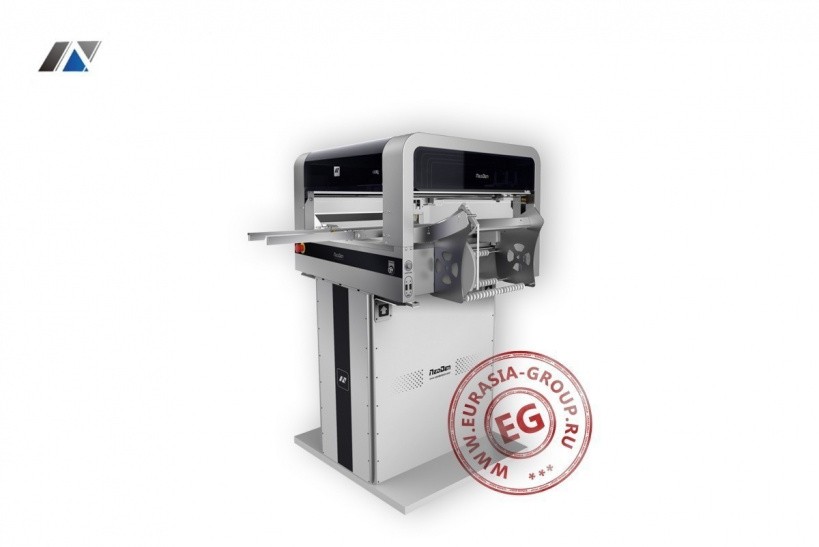

Аппарат для монтажа SMD компонентов может быть выполнено, как вариант с настольной платформой, так и с собственной опорной стойкой (оговаривается). Принцип действия изделия заключается в том, что головка с двумя пневматическими фиксаторами изымает деталь из ленты подачи и точно её фиксирует, при этом, если компонент зафиксирован неверно, что отслеживается оптическим устройством, то он сбрасывается. На координатном столе линейками закреплена плата, куда вставляется деталь.
Оборудование для установки SMD компонентов оснащается цифровым управлением.
| Количество головок | 4 |
| Вместимость электронных компонентов | Визуально: 5000 шт |
| В лентах: 10000 шт | |
| Бобинные питатели | 48 штук |
| Питатели вибрационные | 5 штук |
| Лоток фидеров | 5 штук |
| Съемные направляющие | 1 штука |
| Применяемые компоненты | 0201,TQFP240 BGA, QFN, 1.5 м LED лента |
| Высота компонентов | 5 мм |
| Вращение | ±180°(360°) |
| Точность позиционирования | ±0.02 мм |
| Точность повторного позиционирования по осям X-Y | ±0.02 мм |
| Площадь размещения | Без лотка: 310*1500 мм |
| С лотком: 140*1500 мм | |
| Контроль управления | Графический интерфейс пользователя |
| Питание | 110 В/220 В |
| Мощность | 180 Вт |
| Габаритные размеры | 87*68*48 см |
| Габаритные размеры упаковки | 94*74*60 см |
| Вес нетто | 60 кг |
| Вес брутто | 80 кг |
