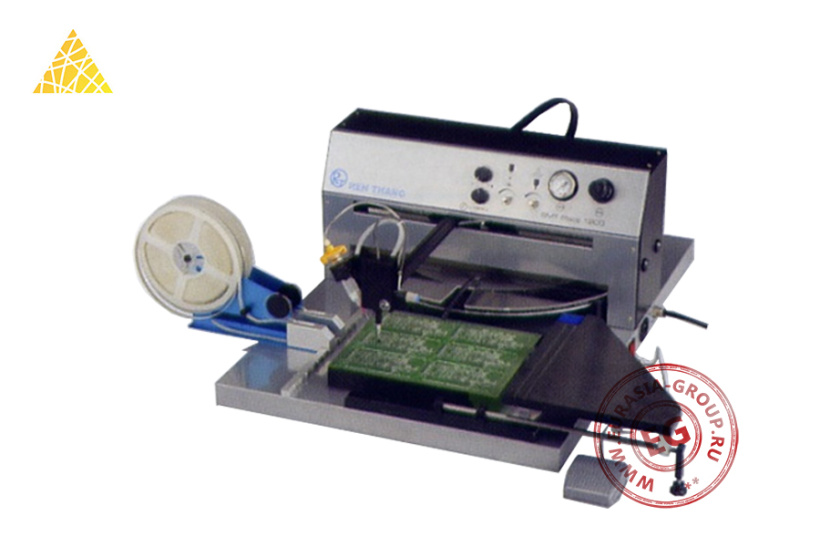

Ручной манипулятор SMT-402 представляет собой специализированное оборудование для прецизионного монтажа поверхностно-монтируемых компонентов (SMD) на печатные платы. Устройство сочетает механическую точность позиционирования с пневматическим управлением захвата и размещения элементов. Манипулятор включает рабочую станцию с подвижной платформой для размещения печатных плат и монтажную головку с вакуумным пинцетом.
Принцип работы основан на точном позиционировании захватывающей головки относительно монтируемого компонента и платы. Манипулятор оснащен прецизионными направляющими, обеспечивающими плавное перемещение по осям X и Y. Вакуумный пинцет надежно захватывает компоненты различных габаритов и геометрии, а встроенный манометр позволяет контролировать уровень разрежения для безопасного манипулирования хрупкими элементами. Панель управления содержит регуляторы вакуума, кнопки активации захвата и индикаторы рабочих режимов. Предусмотрена педаль для освобождения рук оператора при выполнении монтажных операций. Подающий механизм автоматически продвигает ленту с компонентами после каждого цикла монтажа.
Манипулятор SMT-402 идеально подходит для предприятий с небольшими объемами производства, лабораторий, образовательных учреждений и ремонтных мастерских, где нецелесообразно применение полностью автоматических установщиков SMD-компонентов, но требуется обеспечить качество и скорость монтажа выше, чем при полностью ручной работе. Преимущества оборудования включают значительное повышение производительности по сравнению с ручным монтажом, снижение риска повреждения компонентов, высокую точность установки и снижение зависимости от человеческого фактора.
| Модель | SMT-402 |
| Максимальный размер печатной платы | 250 х 300 мм |
| Вместительность карусели | До 16 ленточных питателей + питатель карусельного типа (до 90 различных типов компонентов) |
| Скорость установки | 20-50 компонентов/мин |
| Сила всасывания | 4-5 кг/см² |
| Электропитание 1 фаза | 220 В 50/60 Гц |
| Габаритные размеры | 800 х 720 х 300 мм |
| Вес | 22 кг |
