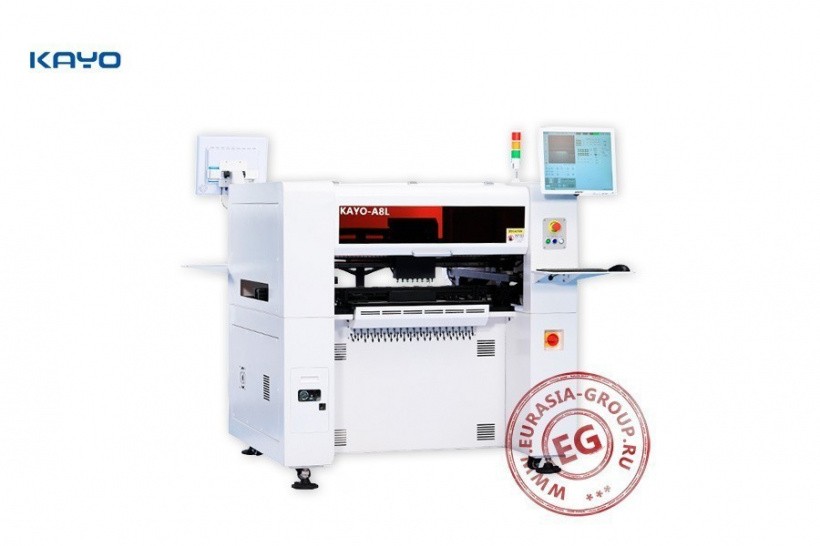

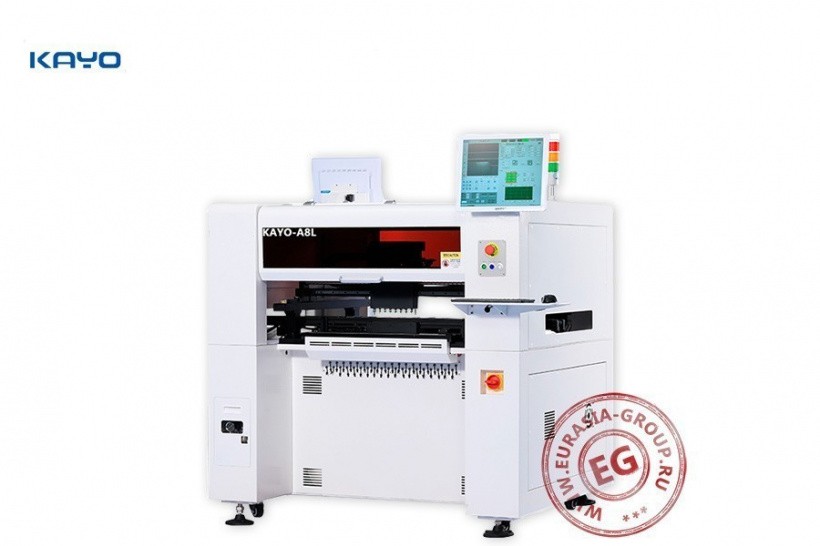

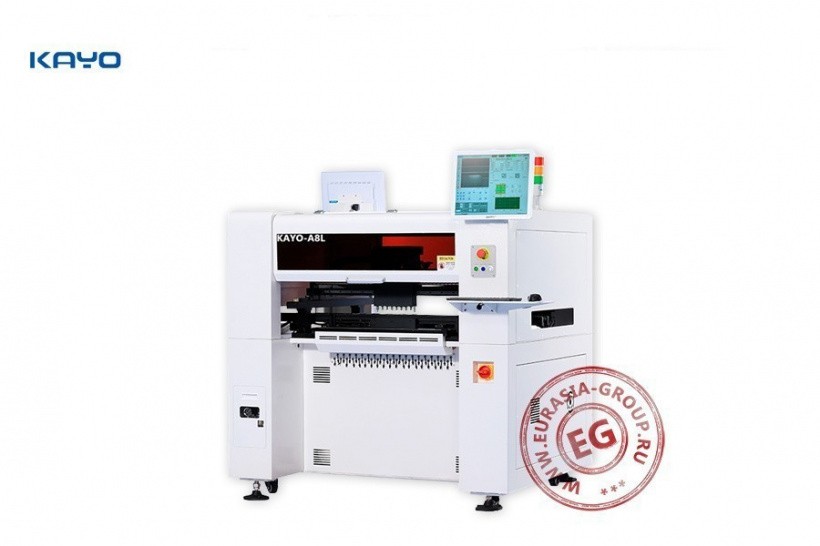

Автоматический установщик SMD компонентов KAYO-A8L
Автоматический установщик SMD компонентов KAYO-A8L является высокоскоростной программируемой машиной непрерывно-цикличного действия, которая выбирает и очень точно размещает электронные компоненты SMD на печатной плате. Модель универсальна и способна устанавливать множество различных электронных компонентов, используемых в электронике.
Оборудование для установки SMD компонентов KAYO-A8L работает по технологии поверхностного монтажа, что сразу же дает промышленникам определенные преимущества:
- Меньшая и тонкая печатная плата: SMD-компоненты имеют массу и размер на 60-80% меньше, чем их аналоги с устаревшей технологией сквозных отверстий, поэтому они занимают и меньше места на SMT-плате.
- Гибкость печатной платы. Поскольку компоненты SMD монтируются непосредственно к поверхности платы, технология обеспечивает большую гибкость с точки зрения выбора материала и дизайна печатной платы. Применение Flex-PCB и Rigid-Flex PCB возможно только благодаря SMT.
- Снижение стоимости платы и материалов. Размер печатных плат SMT меньше, потому что необходимости в любых металлизированных сквозных отверстиях. Также стоимость многих SMD-компонентов меньше, чем у Thru-Hole Electronic Components, что снижает стоимость изготовления печатных плат SMT. Поскольку платы для поверхностного монтажа меньше и тоньше, то снижается стоимость обработки в целом, а также упаковки и транспортировки.
- Автоматизированное производство. Электронные компоненты для сквозных отверстий имеют выводы, которые необходимо вставлять вручную. Эти провода должны быть согнуты, сформированы и разрезаны, что не относится к компонентам SMD. Кроме того, поскольку компоненты SMD не имеют выводов, то радиочастотные помехи значительно уменьшаются.
Система автоматической установки SMD компонентов KAYO-A8L использует вакуумные качественные и прочные насадки JUKI для удержания компонентов, а также способ выравнивания с помощью восьми камер для видеораспознавания синхронно на 8 головках, выбора и размещения. К преимуществу также можно отнести:
- высокоточные диски для перемещения по X и Y;
- два 17-дюймовых монитора для одновременного захвата и размещения с двух сторон;
- 3-секционный конвейер для перемещения платы с высокоточной регулировкой его ширины;
- встроенная высокопроизводительная и энергосберегающая вакуумная система;
- магнитный стол для надежной фиксации поддонов с компонентами;.
- могут быть установлены 38 электрических фидеров;
- серводвигатели Panasonic;
- режимы работы: ручной, полуавтоматический, автоматический.
| Модель | KAYO-A8L |
| Количество питателей (мм/шт) | 8/70 (38 с передней стороны, 32 с задней); |
| Питатели (мм) | 8/12/16/24/32 , вибропитатели |
| Мощность (Вт) | 750 |
| Точность монтажа (мм) | 0,01 |
| Напряжение (В) /Частота (Гц) | 220/50 |
| Максимальные габариты печатной платы (мм) | 650 х 380 |
| Диапазон перемещения осям X,Y (мм) | 750 x 670 |
| Максимальное перемещение по оси Z (мм) | 20 |
| Максимальная скорость монтажа (комп/час) | 15000 |
| Средняя скорость монтаж (комп/час) | 8000 - 9000 |
| Операционная система | Windows 7 |
| Приводы | Серводвигатели Panasonic + ШВП+ линейные направляющие осей X/Y |
| Мониторы (дюйм) | 17 |
| Монтируемые компоненты (мм) | 0201,0402,0603,0805,1206,45х45, LED, QFP, BGA с шагом выводов ≥0,3 |
| Быстросъемный разъем (мм) | Ø 10 |
| Максимальная высота высота компонента Z (мм) | 5,5 |
| Габаритные размеры (мм) | 1500 x 1280 x 1410 |
| Вес (кг) | 500 |
