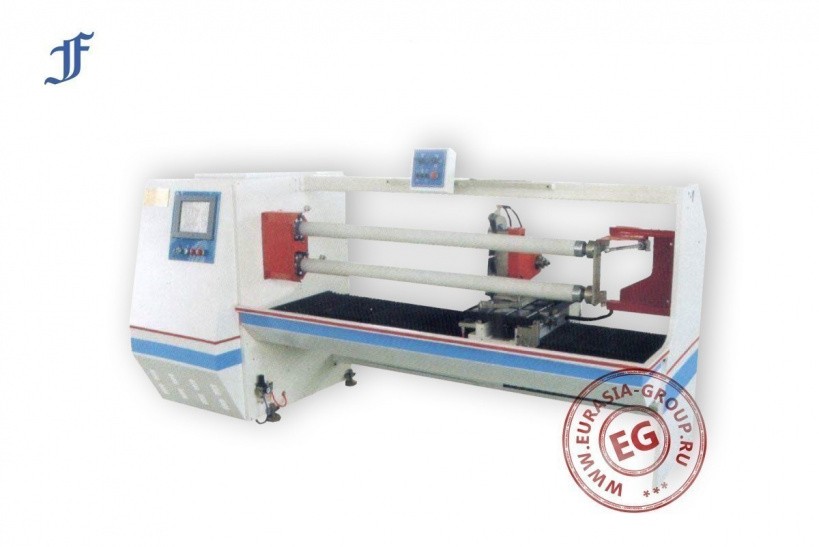

Двуосный автоматический станок для резки рулонов

Двуосный автоматический станок для резки рулонов – это высокоточное электромеханическое изделие, которое используют при обработке тканей, ПВХ-плёнок, поролоновых лент и иных аналогичной продукции двух стандартов (1300 мм и 1600 мм).

Двуосная автоматическая машина модели FR-1300B для резки рулонов монтируется на опорной металлической станине, основной частью которой является тумба закрытого типа, внутри которой находится управляющая процессом автоматика и основной электродвигательный механизм. В качестве главного привода задействуется электродвигатель переменного тока с частотным преобразователем. На тумбе в рабочей плоскости крепится передняя бабка с креплением на два патрона, куда вставляются валы с втулками. С противоположной стороны валы поддерживаются поворотным механизмом на две позиции, выдвигающимся из задней бабки перед запуском вращения. Под валами имеется платформа, на которой установлена зубчатая реечная передача для передвижения каретки с трёхскоростным циркулярным ножом. Для позиционирования ножа в боковые стороны и при врезании в шпулю применяются серводвигатели производителя Mitsubishi. Работа лезвия осуществляется одновременно по двум установленным втулкам. По окончании реза замена валов значительного времени не занимает.

Управление станком производится программируемым контроллером, панель которого имеет 10-дюймовый сенсорный экран. Система позволяет создавать свою базу данных, в которой может храниться до 20 производственных алгоритмов для каждого диаметра шпули. Работа двигателя и выбор ножом угла реза при необходимости автоматически регулируются микропроцессором.

Двуосный автомат FR-1300B для резки рулонов в дополнительной комплектации может быть усовершенствован за счёт следующих элементов:

• комплект втулок различного диаметра;
• дополнительный нож для глубины врезания менее 38 мм;
• защитный экран для повышения уровня безопасности персонала.
