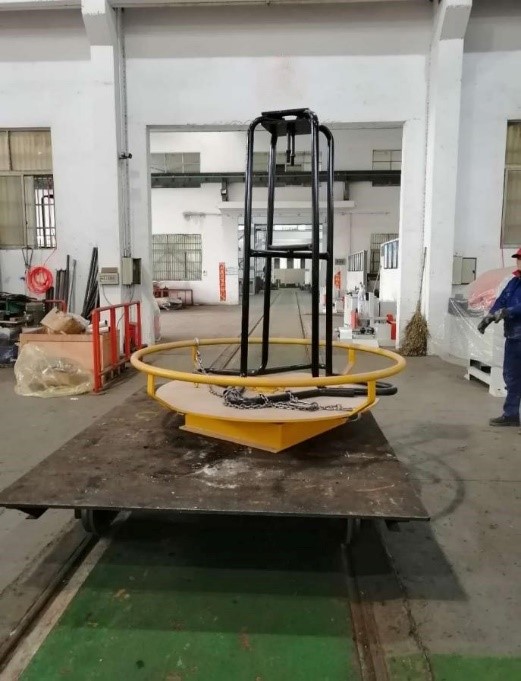

Оборудование для волочения проволоки IN10-OUT1,7 представляет собой комплексную высокоскоростную линию, предназначенную для непрерывного преобразования проволоки из большего в меньший диаметр. Процесс начинается с устройства подачи сырья – мотковой размотки, которая обеспечивает плавную и непрерывную подачу проволочного прутка без повреждения его поверхности и нанесенного смазочного слоя. Эта конструкция отличается низким уровнем шума, высокой безопасностью и простотой в загрузке, работая без собственного двигателя, то есть в пассивном режиме.

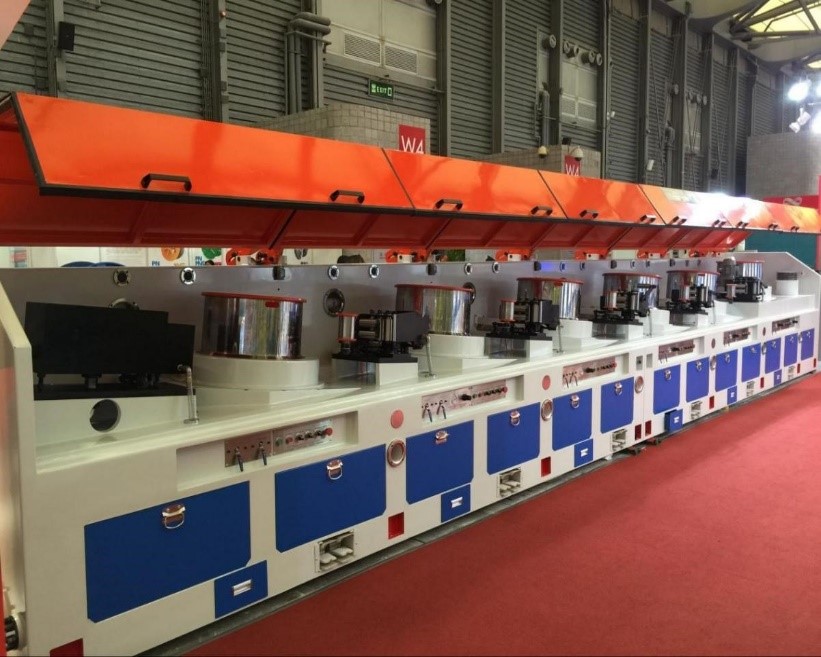

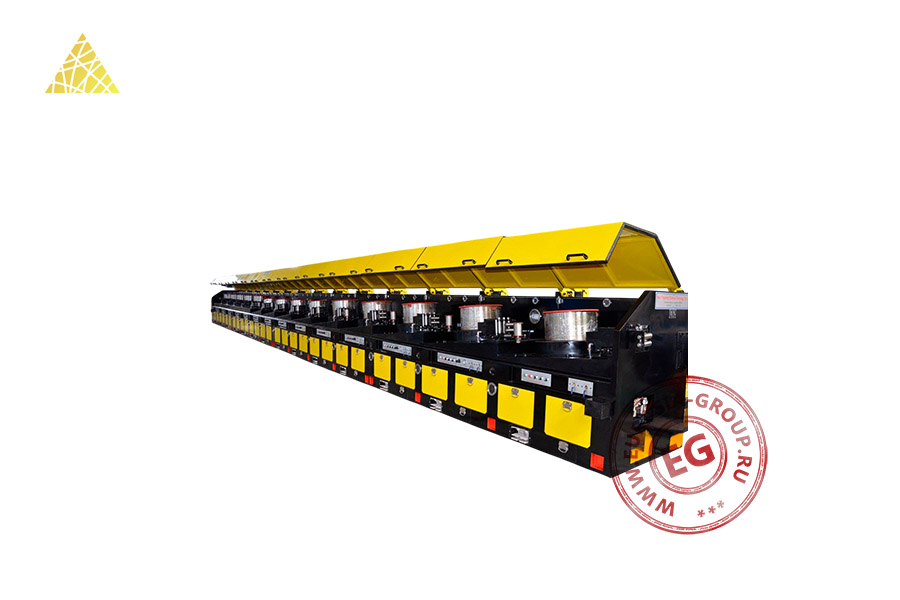

Волочильный стан выполнен в виде исключительно жесткой и прочной сварной рамы из толстолистовой стали. Такая конструкция, прошедшая обработку для снятия внутренних напряжений, полностью исключает вибрацию даже при работе на высоких скоростях под значительной нагрузкой. Волочильные барабаны (кабестаны) изготовлены из высокопрочной стали ZG45. Их рабочая поверхность усилена наплавкой, имеет высокую твердость и исключительную чистоту обработки. Для отвода тепла имеется комбинированная система охлаждения: циркуляция воды по внутренней стенке барабана с направленным воздушным обдувом его внешней поверхности.
Управление всей линией осуществляется с помощью системы на базе частотных преобразователей, программируемого логического контроллера (PLC) и цветного сенсорного экрана. Система использует адаптивное управление, автоматически регулируя скорости при смене диаметра проволоки для обеспечения непрерывного процесса. Оборудование может работать в различных режимах: по отдельности каждым барабаном, всей линией в связке, а также в режимах наладки и непрерывного цикла. Безопасность оператора обеспечивается аварийными кнопками, тросовым выключателем остановки вдоль линии и блокировками, которые не позволяют запустить станок при открытых защитных кожухах.
| Грузоподъемность (т) | 2,5 |
| Диаметр заготовки (мм) | 10 |
| Обрабатываемый материал | Высокоуглеродистая сталь |
| Предел прочности на входе (МПа) | 1250 |
| Габаритные размеры (мм) | 4600 х 1200 х 2100 |
| Вес (кг) | 992 |
| Модель | LZ4/700 |
| Производительность (кг/ч) | 1580 (при КПД 80%) |
| Скорость волочения (м/с) | 2,5 |
| Диаметр входной проволоки (мм) | 9,5-10 |
| Диаметр выходной проволоки (мм) | 6 |
| Предел прочности материала (МПа) | ≤1250 (высокоуглеродистая сталь) |
| Общий коэффициент обжатия (%) | 64,03 |
| Средний коэффициент обжатия (%) | 22,56 |
| Мощность главного двигателя (кВт) | 75 х 4 = 300 |
| Модель | GS1150 |
| Грузоподъемность (кг) | 3000 |
| Максимальная скорость (м/с) | 2,5 |
| Диаметр проволоки (мм) | 6 |
| Диаметр барабана (мм) | 1150 |
| Мощность двигателя (кВт) | 18,5 |
| Модель | LZ11/560 | |
| Производительность (кг/ч) | 660 (при КПД 80%) | |
| Скорость волочения (м/с) | Максимальная | 13 |
| Рабочая | 10-11 | |
| Диаметр входной проволоки (мм) | 6/4/2,5 | |
| Диаметр выходной проволоки (мм) | 1,7 | |
| Предел прочности материала (МПа) | ≤1250 (высокоуглеродистая сталь) | |
| Общий коэффициент обжатия (%) | 91,99 | |
| Средний коэффициент обжатия (%) | 20,51 | |
| Мощность главного двигателя (кВт) | 37 х 11 = 407 | |

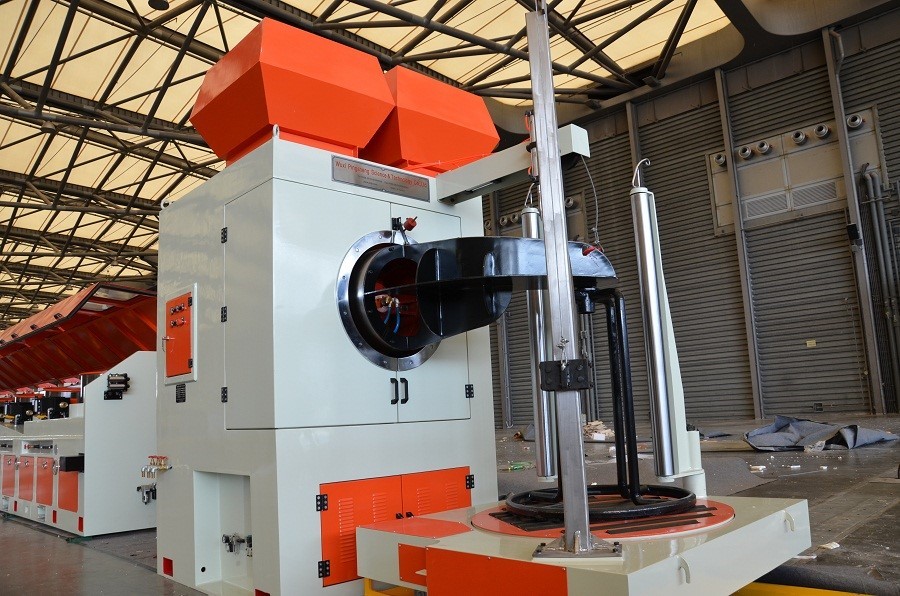

| Модель | MXB600-22KW | |
| Грузоподъемность (кг) | 500-2000 | |
| Скорость намотки (м/с) | До 13 | |
| Диаметр проволоки (мм) | 1,7 | |
| Диаметр кабестана (мм) | 600 | |
| Тормозная система (с) | Обычная остановка | ≤50 |
| Быстрая остановка | ≤15 | |
| Аварийная остановка | ≤4 | |
| Источник воздуха | Давление (МПа) | 0,5 |
| Расход (м³/ч) | 0,5-0,8 | |
| Смазка | Ручная (глицериновая смазка) | |
| Система управления | ПЛК (совместно с волочильной машиной) | |
| Мощность двигателя (кВт) | 22 | |
| Мощность двигателя поворотного стола (кВт) | 2,2 | |
