Оборудование для волочения проволоки HQLS-21

Распечатать

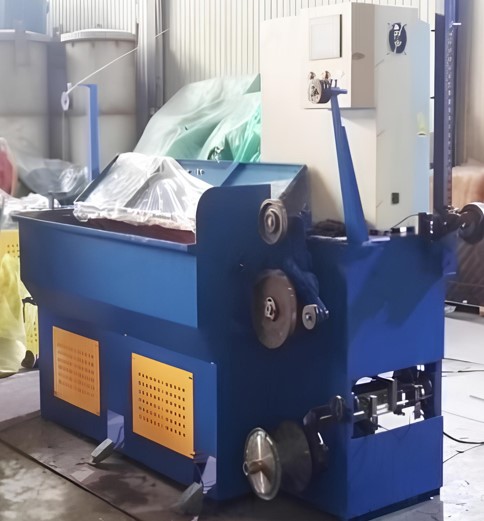

Оборудование для волочения проволоки HQLS-21

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Диаметр проволоки на входе (мм)

0,8
Мощность волочильного станка (кВт)

9
Количество фильер (шт.)

21

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Оборудование для волочения проволоки HQLS-21 представляет собой промышленную установку компактного типа, предназначенную для холодного волочения металлической проволоки с целью уменьшения диаметра и повышения качественных характеристик материала. Конструктивно машина выполнена по моноблочной схеме с размещением всех основных узлов в едином корпусе. Основу установки составляет мощная рама, на которой смонтированы тянущий механизм, волочильный блок и система управления процессом. Компоновка обеспечивает минимальные габариты при сохранении функциональности. Тянущий механизм включает барабанную систему с электроприводом, обеспечивающую создание необходимого усилия для протягивания проволоки через деформирующий инструмент. Барабан оснащен системой регулирования скорости намотки и контроля натяжения материала.

Волочильный блок установлен в вертикальном положении. Конструкция включает держатель волочильной матрицы с системой точного позиционирования и механизм подачи смазочно-охлаждающей жидкости. Система подачи материала содержит разматывающее устройство с тормозной системой и комплекс направляющих элементов, обеспечивающих правильную траекторию движения проволоки от исходной бухты к волочильному инструменту.

Принцип работы оборудования HQLS-21 основан на протягивании проволоки через калибрующую матрицу под действием тягового усилия барабанного механизма. Материал проходит предварительную правку, деформируется в волочильном инструменте и наматывается на приемный барабан с контролируемым натяжением. Преимуществами установки являются простота эксплуатации, надежность конструкции, удобство технического обслуживания и возможность быстрой переналадки на различные диаметры обрабатываемой проволоки.

Модель	HQLS-21
Мощность волочильного станка (кВт)	9
Напряжение (В) / Частота (Гц)	380/50
Диаметр проволоки на входе (мм)	0,8
Диаметр проволоки на выходе (мм)	0,13
Скорость волочения проволоки (м/мин)	350
Количество фильер (шт.)	21
Управление	PLC
Габаритные размеры (мм)	2300 x 1100 x 1650
Вес (кг)	1700

Запчасти для волочильного оборудования

Наши специалисты ответят на любой интересующий вопрос по нашим услугам

Задать вопрос

Другие товары из раздела волочильное оборудование 54

Оборудование для волочения медной проволоки YC24DHT

Скорость протяжки (м/мин)

2000
Входной диаметр проволоки (мм)

0,12
Выходной диаметр проволоки (мм)

0,32

Оборудование для волочения проволоки IN10-OUT1,7

Производительность (кг/ч)

1580
Скорость волочения (м/с)

2,5
Мощность главного двигателя (кВт)

300

Оборудование для волочения проволоки HQ6,5-4,0

Скорость волочения проволоки

180
Диаметр проволоки на входе (мм)

6,5
Диаметр проволоки на выходе (мм)

4

Оборудование для волочения проволоки HQLS-11

Диаметр барабана (мм)

550
Мощность острильного станка (кВт)

1,5
Диаметр проволоки на входе (мм)

4,7

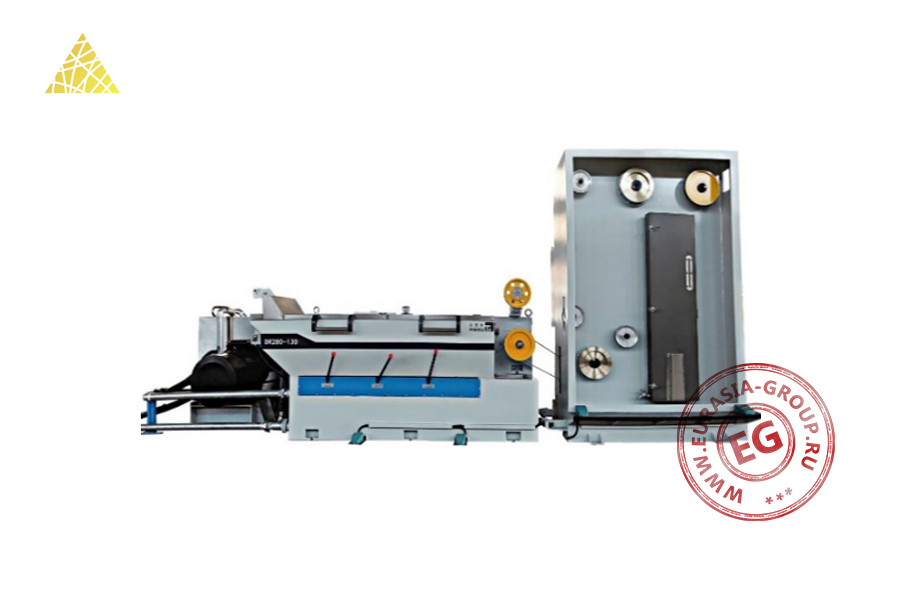

Оборудование для волочения проволоки HQ4,7-3,0
