Линия для производства ПНД труб SJ90/33 служит для изготовления труб из полиэтилена низкого давления, используемых в водоснабжении, канализации и газопроводах. Этот комплекс машин и механизмов формирует единую технологическую цепочку для непрерывной экструзии пластиковых труб.

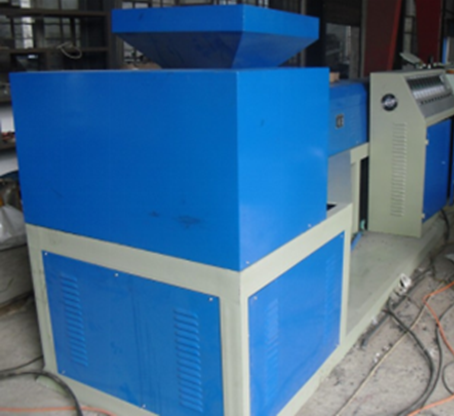

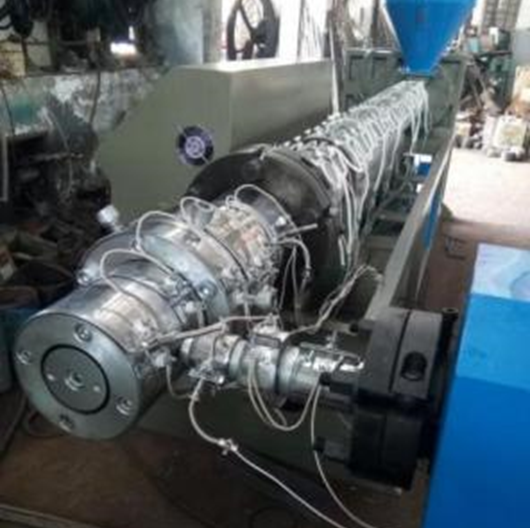

Основу линии составляет экструдер, включающий шнек, цилиндр, приводной двигатель, системы нагрева и охлаждения, а также систему управления. Шнек и цилиндр создаются из высокопрочных легированных сталей. Вращение шнека внутри цилиндра осуществляется благодаря приводному двигателю, который задает скорость и крутящий момент.

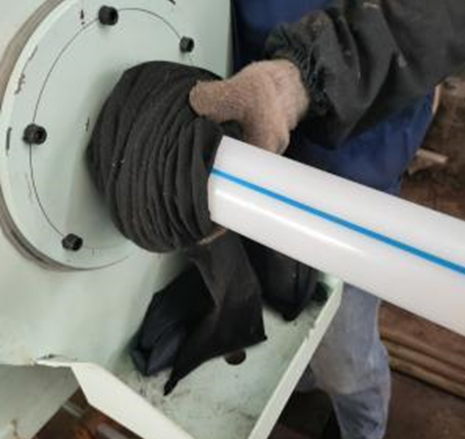

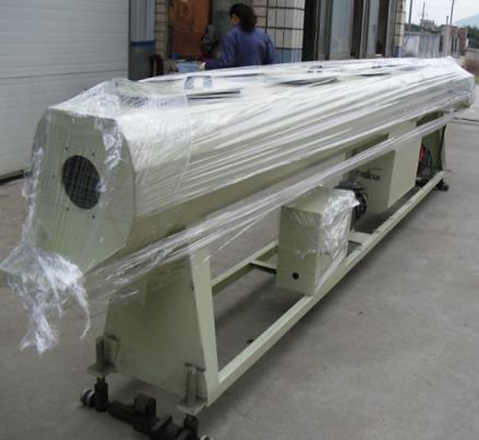

Сырье подается через бункер над экструдирующей частью, откуда гранулы ПНД попадают в цилиндр. Здесь они переходят в вязкотекучее состояние благодаря вращению шнека и температуре. Полимерная масса затем проходит через формующую голову, создавая трубчатую заготовку. Размер и форма трубы определяются сменными фильерами в экструзионной головке. После формирования заготовка проходит через вакуумный калибратор, где стабилизируются размеры и форма трубы. Калибратор включает калибровочную втулку и систему водяного охлаждения. Далее труба попадает в охлаждающую ванну, где завершается затвердевание полимера.

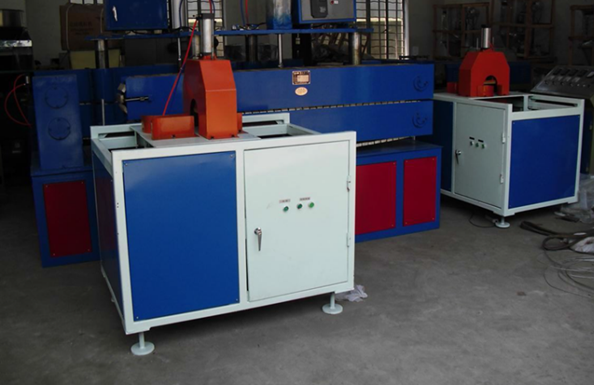

Охлаждение происходит за счет воды, циркулирующей через специальные каналы, позволяя трубе сохранять геометрические параметры и приобретать механические свойства. На завершающем этапе труба проходит через тянущий механизм для равномерного вытягивания и подачи на устройство для резки. Система управления включает программируемый логический контроллер, координирующий работу всех компонентов, контролирующий параметры и обеспечивающий их регулировку в зависимости от производственных требований.
| Модель | SJ90/33HY | ||
| Глубина нитрования | Шнек | 0,4 - 0,7 мм | |
| Барабан | 0,6 - 0,7 мм | ||
| Диаметр шнека | 90 мм | ||
| Длина шнека | 2970 мм | ||
| Электропитание | 380 В, 50 Гц | ||
| Мощность нагрева | 3,6 кВт | ||
| Мощность охлаждения | 0,18 кВт | ||
| Мощность двигателя | 55 кВт | ||
| Высота центра машины | 1000 мм | ||
| Степень вакуума | 0 - 0,1 МПа |
| Мощность вакуумного насоса | 4 кВт |
| Мощность водяного насоса | 3 кВт |
| Мощность двигателя | 0,55 кВт |
| Длина | 5500 мм |
| Модель | SJ-30/25CY |
| Длина шнека | 950 мм |
| Мощность | 3 кВт |
| Резиновый блок | Тип V |
| Мощность двигателя | 0,75 кВт |
| Мощность инвертора | 1,5 кВт |
| Эффективная длина | 1,5 метра. (область вытягивания) |
| Материал | Сталь 45 # |
| Габаритные размеры | 20 - 110 мм |

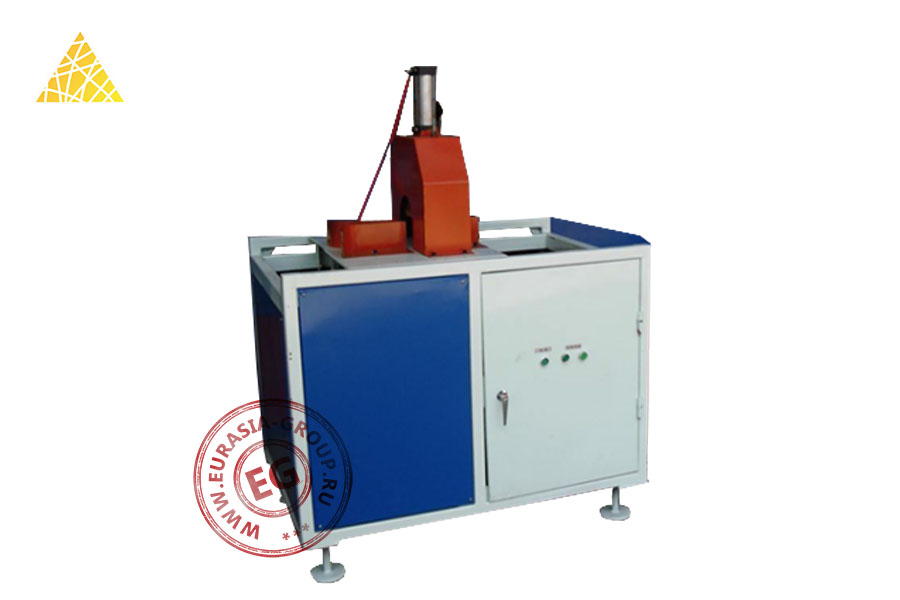

| Диапазон резки | 10 - 110 мм |
| Диаметр режущего лезвия | 350 мм |
| Материал лезвия | Вольфрамовая сталь |
| Мощность вращения лезвий | 1,1 кВт |
