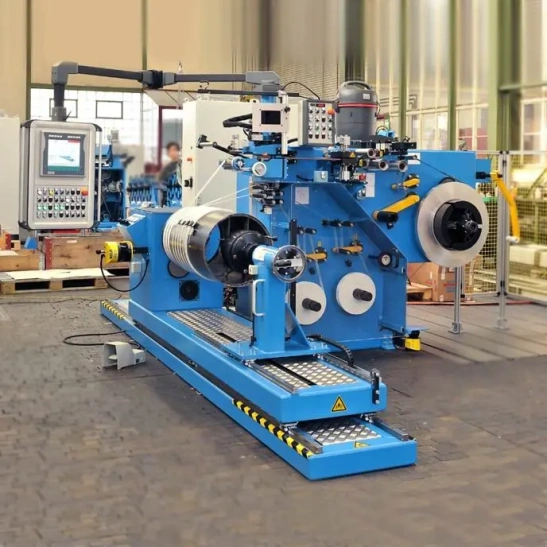

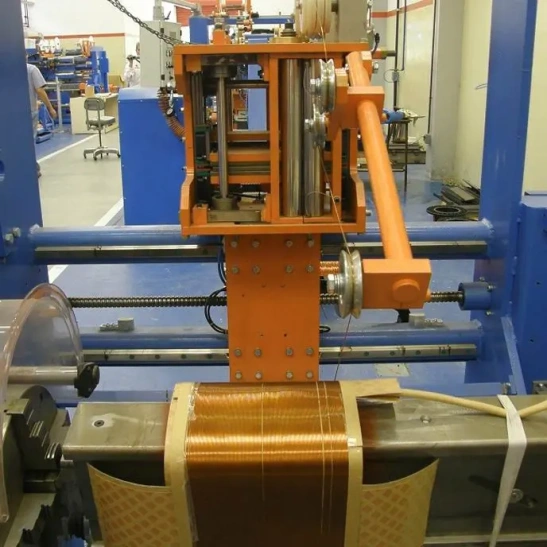

Станок для намотки катушек лентой (фольгой) GYBRJ-1600 представляет собой специализированное оборудование для производства фольговых обмоток в трансформаторной и электротехнической промышленности. Процесс изготовления фольговой катушки происходит за одну операцию: используются медные или алюминиевые ленты различной толщины в качестве проводника, широкие полосы изоляционного материала для межслойной изоляции и узкие полосы для торцевой изоляции. Одновременно с намоткой выполняется и наружная изоляция катушки.

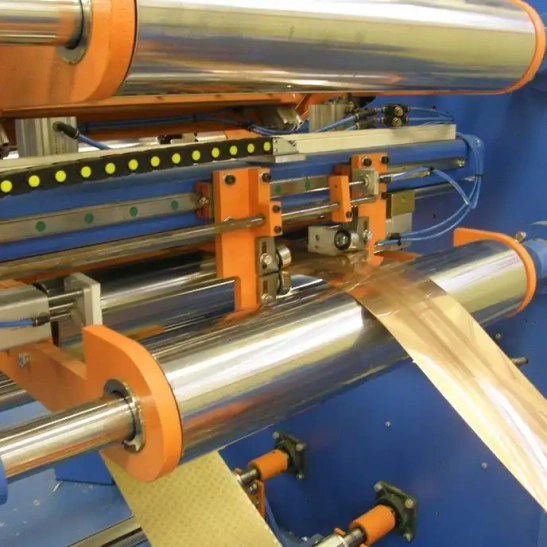

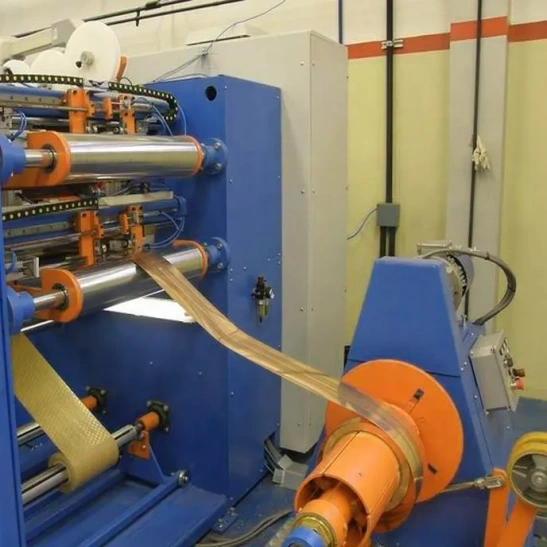

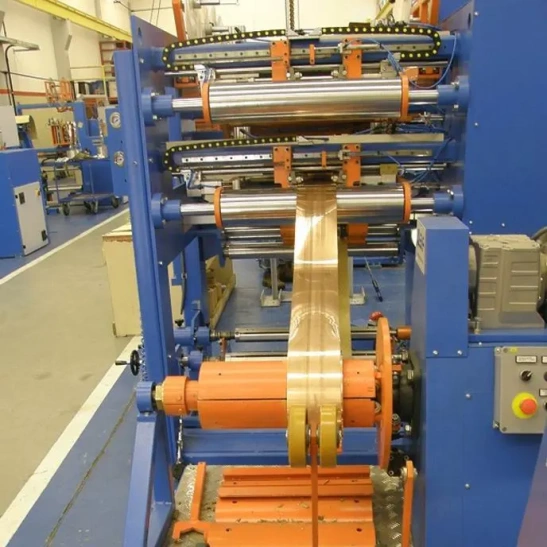

Машина состоит из нескольких ключевых модулей. Узел размотки фольги оснащен гидравлически расширяемой оправкой с четырьмя сегментами для надежной фиксации рулона. Две независимые пневматические демпфирующие системы обеспечивают широкий диапазон регулировки усилия разматывания. Намоточный узел расположен в передней части машины и спроектирован для работы с высоким крутящим моментом. Устройство подачи межслойной изоляции включает два независимых узла для одновременной подачи двух слоев изоляционной бумаги или пленки. Устройство удаления заусенцев использует сжатый воздух для прижима фольги между двумя парами высокоточных валков, эффективно удаляя заусенцы с кромок. Устройство пылеудаления имеет войлочные валики для очистки поверхности фольги от пыли и металлической стружки перед намоткой. Автоматический сварочный узел предназначен для сварки фольги с токовводами.
Система управления построена на базе PLC с сенсорной панелью оператора. Возможны как полностью автоматический режим для серийного производства, так и ручное управление.
| Модель | GYBRJ-1600 |
| Размеры катушки | |
| Осевая длина (мм) | 30-1600 |
| Наружный диаметр (мм) | 1200 |
| Минимальный внутренний диаметр (мм) | 130 |
| Материал катушки | |
| Материал катушки | Медная фольга/алюминиевая фольга |
| Ширина материала катушки (мм) | ≤ 200 |
| Толщина материала (мм) | Медная фольга: 0.2-2.5 |
| Алюминиевая фольга: 0.5-3 | |
| Размотчик | |
| Внутренний диаметр рулона (мм) | 300/500 |
| Внешний диаметр рулона (мм) | 1000 |
| Эффективная длина загрузочного барабана (мм) | 200 |
| Телескопический размер загрузочного барабана (мм) | 295-510 |
| Вес нагрузки (кг) | 1000 |
| Напряжение (N) | 0-6000 |
| Рабочее давление (МПа) | 0-0.6 (Смесь нефти и газа) |
| Намоточный станок | |
| Крутящий момент (Н м) | ≥ 10000 |
| Мощность намотки (кВт) | 11 |
| Метод регулирования скорости | Бесступенчатое регулирование скорости преобразования частоты |
| Скорость намотки (об/мин) | 0-100 |
| Метод сварки | TIG |
| Скорость сварки (м/мин) | Автоматический 0-1 м/мин |
| Устройство изоляции | |
| Наружный диаметр изолирующего слоя (мм) | <400 |
| Внутренний диаметр изоляции (мм) | 76 |
| Крутящий момент (Н м) | 200 |
| Рабочее давление (МПа) | 0-0.6 |
| Доступная длина вала (мм) | 220 |
| Система контроля | |
| Система управления | PLC автоматический контроль |
| Точность подсчета (цикл) | 0.01 |
| Точность калибровки (мм) | ± 0.5 |
