Игловой намотчик линейных статоров NIDE ND-SLR01 представляет собой специализированное оборудование для прецизионной намотки обмоток статоров электрических машин. Оборудование оснащено защитой от несанкционированного доступа и системой экстренной остановки. Эргономичная конструкция обеспечивает удобство работы оператора и простоту обслуживания. Мобильность оборудования обеспечивается роликовыми опорами с фиксаторами.

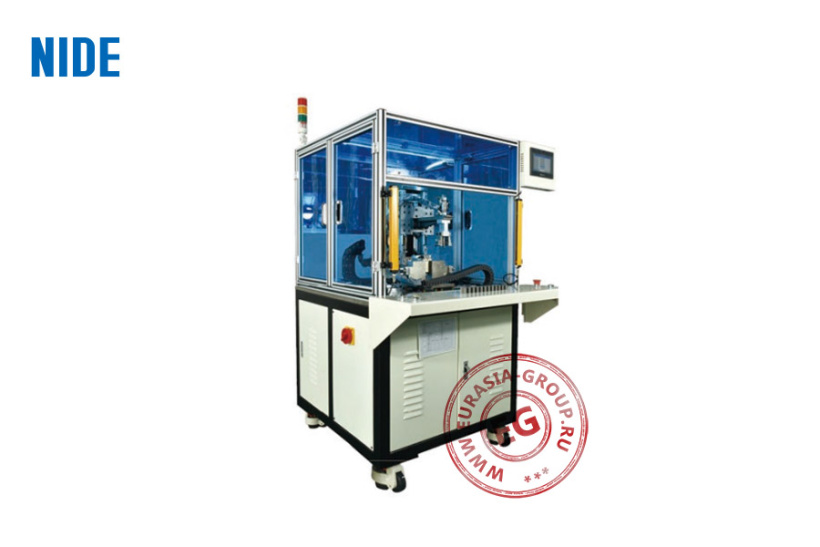

Конструкция намотчика ND-SLR01 выполнена в виде закрытой рабочей камеры с прозрачными защитными панелями, установленной на прочном основании. Верхняя часть оснащена сигнальной колонной для индикации рабочих режимов и панелью управления с дисплеем. Рабочая зона защищена прозрачными панелями, обеспечивающими визуальный контроль процесса и безопасность оператора. Внутри рабочей камеры располагается игольчатый механизм намотки с системой подачи проводника и позиционирования. Нижняя часть представляет собой тумбу с электронными компонентами, системой подготовки воздуха и силовыми элементами. На передней панели расположена кнопка аварийной остановки.
Оборудование ND-SLR01 использует принцип игольчатой укладки, при котором специальное устройство последовательно продевает проводник через пазы статора по заданной схеме. Процесс намотки начинается с установки заготовки статора на позицию. Игольчатый механизм автоматически перемещается между пазами, выполняя точную укладку проводника. Система контролирует натяжение проводника и количество витков. Станок отличается высокой точностью позиционирования и повторяемостью результатов. Конструкция оптимизирована для быстрой переналадки при смене типоразмеров статоров.
| Модель | ND-SLR01 |
| Диаметр проволоки (мм) | 0.2-1.5 |
| Общая мощность (кВт) | 20 |
| Мощность намоточного двигателя (кВт) | 3 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Высота/длина пакета статора (мм) | 10-80/60-300 |
| Скорость намотки (об/мин) | 500 |
| Давление сжатого воздуха (МПа) | 0,5-1 |
| Габаритные размеры (мм) | 1100×850×1600 |
| Вес (кг) | 500 |
