Станок для горизонтальной намотки NIDE QW1-250/300

Распечатать

Станок для горизонтальной намотки NIDE QW1-250/300

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Мощность (кВт)

3
Толщина статора (мм)

80-300
Диаметр статора (мм)

250

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

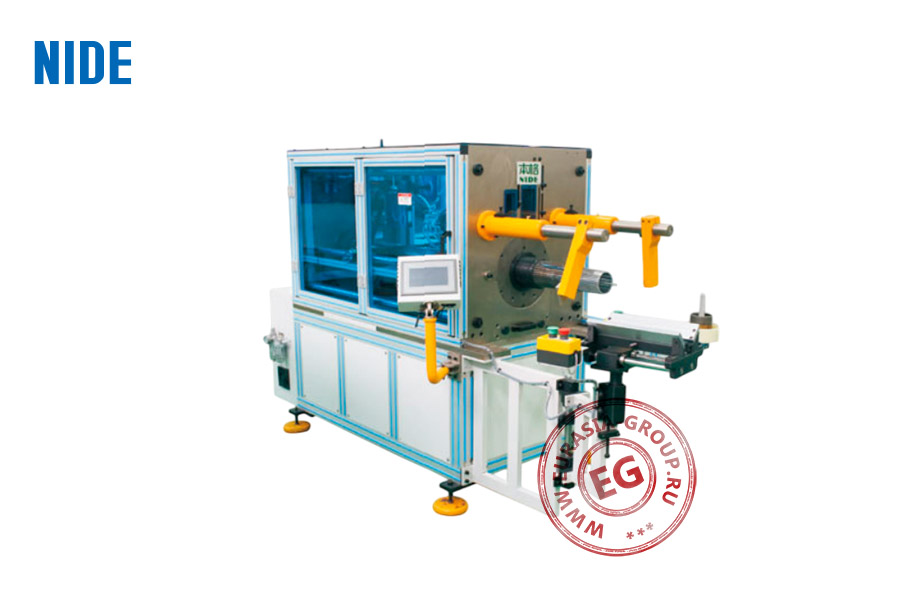

Станок для горизонтальной намотки QW1-250/300 от NIDE представляет собой специализированное оборудование для прецизионной намотки обмоток электродвигателей. Конструкция включает жесткую раму с защитными прозрачными панелями, обеспечивающими визуальный контроль процесса. В верхней части расположен электронный блок управления с сенсорным дисплеем для программирования параметров намотки. Центральный механизм станка содержит поворотный стол с фиксаторами для статоров. Намоточная головка оснащена прецизионными направляющими для подачи проводника с контролем натяжения. Боковые фиксаторы обеспечивают точное позиционирование заготовок.

Технологический процесс базируется на горизонтальном принципе намотки, при котором статор закрепляется в неподвижном положении, а намоточная головка совершает согласованные движения. Система подачи проводника гарантирует равномерное распределение витков в пазах статора. Электронная система управления реализована на базе программируемого контроллера с функцией сохранения профилей намотки для различных типоразмеров изделий. Инженерные решения предусматривают высокоточные сервоприводы с минимальным люфтом, обеспечивающие стабильность параметров намотки. Система виброгашения и точного позиционирования компенсирует микросмещения при высоких скоростях работы.

Преимущества станка заключаются в универсальности настроек, возможности работы с различными типами проводников и статоров. Автоматизация процесса минимизирует влияние человеческого фактора, гарантируя высокое качество обмоток. Модульная конструкция облегчает техническое обслуживание и быструю переналадку оборудования.

Модель	QW1-250/300
Внутренний диаметр статора (мм)	100-150
Наружный диаметр статора (мм)	≤250
Толщина статора (мм)	80-300
Диаметр проволоки (мм)	0.2-1.2
Количество рабочих пазов (шт.)	24-48
Напряжение/Частота (В/Гц)	380/50-60
Мощность (кВт)	3
Габаритные размеры (мм)	3210 x 820 x 1600
Вес (кг)	800
