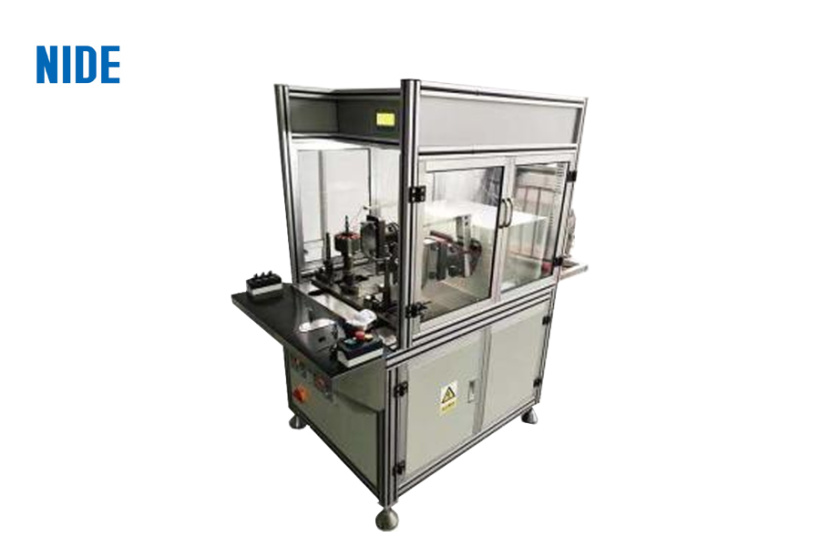

Полуавтоматическая линия производства двигателей для FPV-дронов FPV-666
Полуавтоматическая производственная линия FPV-666 предназначена для эффективного и частично автоматизированного изготовления электродвигателей, используемых в беспилотных летательных аппаратах с функцией First Person View (FPV). Технология изготовления предусматривает поэтапную сборку основных компонентов мотора: ротора и статора с последующим объединением в единую конструкцию. Подобные дроны широко применяются в сфере аэросъемки, гонок, разведки и других областях, где требуется высокая маневренность и надежность.
Принцип работы оборудования для изготовления двигателей FPV-666 основан на последовательном выполнении технологических операций, таких как порошковое покрытие и окраска, установка железного сердечника, намотка катушки, сборка магнитной системы, балансировка ротора и другие. Линия оснащена специализированными станциями, каждая из которых отвечает за определенный этап производства. Оператор контролирует процесс, загружает сырье, выполняет пооперационный контроль качества, тогда как средства автоматизации обеспечивают точность и повторяемость операций.
Среди основных достоинств сборочной линии FPV-666 – высокая технологичность процесса, отличная производительность, поэтапное испытание статора, тестирование собранного двигателя, позволяющие убедиться в функциональности и надежности изделия.
Высокоскоростной штамповочный пресс
| Модель | ND-CGA80W-40T | ||
| Форма | Тумблер | ||
| Номинальное давление (кН) | 800 | ||
| Номинальный рабочий ход (мм) | 2 | ||
| Ход ползуна (мм) | 25 | 32 | 40 |
| Скорость штамповки | 120-500 | 120-450 | 120-380 |
| Высота формовки (мм) | 360-440 | ||
| Регулировка высоты штампа (мм) | 80 | ||
| Площадь ползуна (Ш х Г) (мм) | 1380 х 580 | ||
| Площадь рабочего стола (Ш х Г) (мм) | 1500 х 800 | ||
| Толщина рабочего стола (мм) | 160 | ||
| Отверстие для заглушки в основании (мм) | 1200 х 160 | ||
| Ширина боковой подачи (мм) | 375 | ||
| Максимальный вес формы (кг) | 500 | ||
| Вертикальность хода ползуна относительно плоскости рабочего стола (мм) | ≤0,006 | ||
| Параллельность нижней плоскости ползуна и плоскости рабочего стола (мм) | ≤0,023 | ||
Параметры устройства
|
Давление в системе (МПа / м³/мин) |
Давление источника воздуха ≥0,6 / объем воздуха ≥0,5 |
| Напряжение питания (3-фазное 5-проводное) (В) / Частота (Гц) | 220, 380 (стандарт); 415, 440; индивидуальные настройки / 50 (стандарт) - 60 |
| Общая мощность (кВт) | 37,7 |
| Направление загрузки пресс-формы | Спереди/сзади (на выбор) |
| Направление подачи | Слева направо / справа налево (на выбор) |
| Охлаждение электрического блока управления | Воздушное охлаждение (стандартное) / кондиционер |
| Цвет устройства | RAL9002 (слоновая кость) / индивидуальная настройка |

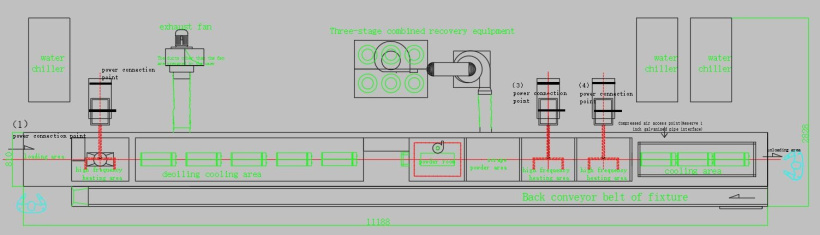

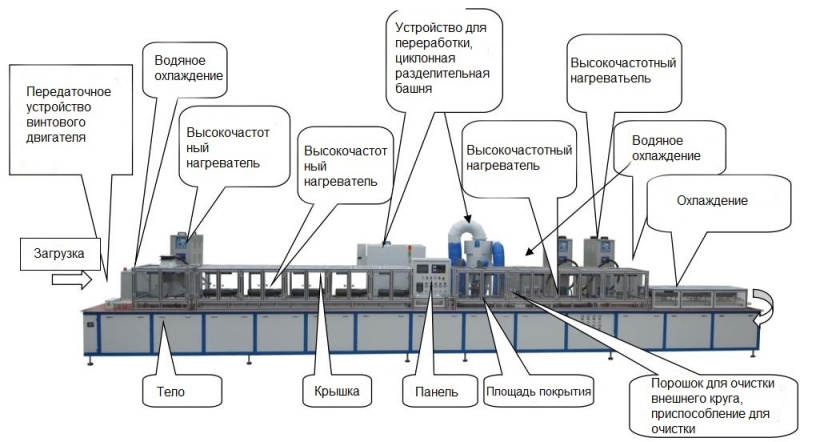

Машина для нанесения покрытия на сердечник статора
| Модель | ND-JF-98G | |
| Толщина покрытия (мм) | 0,15-0,5 | |
| Коэффициент восстановления порошка (%) | 98 | |
| Объем воздуха для циркуляции порошка (м³/ч) | 2500 | |
| Сжатый воздух | Давление (МПа) | 0,6 |
| Расход (м³/мин) | 1-1,5 | |
| Напряжения (В)/ Частота (Гц) | 380, 3 фазы / 60 | |
| Скорость конвейера ротора (м/мин) | 0,1-1 | |
| Генератор | Выходное напряжение (кВ) | 0-90 (без нагрузки) |
| Выходной ток (мкА) | <100 | |
| Общая мощность (кВт) | 90 | |
| Габаритные размеры (мм) | 12 300 х 810 х 1470 | |
Двухпозиционный станок для наружной намотки статора
| Модель | ND-CY-305 |
| Область применения | Обмотка статора бесщеточного DC-двигателя с внешним ротором |
| Скорость обмотки (об/мин) | 0-500 |
| Подходящий диаметр провода (мм) | 0,5-1,3 |
| Диаметр статора (мм) | ≤120 |
| Толщина ламинации статора (мм) | 10-100 |
| Количество пазов статора (паза) | ≤54 |
| Количество рабочих головок (шт.) | 2 |
| Точность заданного числа витков обмотки | >0,1 |
| Температура рабочей среды (°C) | -20...+ 40 |
| Напряжение (В) | 380 ±10% |
| Габаритные размеры (мм) | 1670 х 850 х 1650 |
| Вес (кг) | 460 |
Станок для окраски статора
| Модель | ND-ZDG50-120 | |
| Основная трансмиссионная структура | Цепь для капельницы | |
| Ход цепи | P = 50,8 | |
| Распределение рабочих мест | Количество рабочих станций (шт.) | 120 |
| Количество деталей (шт.) | Одновременно по 240, с обеих сторон | |
| Оснастка | Быстрозажимные магнитные зажимы | |
| Перемещение | Вперед на 2 станции за раз | |
| Время хода и капельной подачи | Контроль | Временное реле |
| Регулировка (мин) | 0 - 99 | |
| Перистальтический насос | Для нанесения лака | |
| Метод нагревания | Электрический обогрев, с циркуляцией горячего воздуха | |
| Время нагрева от комнатной до заданной температуры (мин) | 45 | |
| Рабочая температура сушильного канала (°C) | 150 | |
| Интеллектуальный температурный монитор | С функцией аварийной сигнализации при превышении температуры | |
| Система ручной отладки | Есть | |
| Функция экстренной остановки | Есть | |
| Звуковые и световые сигналы | Есть | |
| Функции сигнализации | Есть | |
Машина для снятия лака с медного провода
| Модель | ND-XC-680B |
| Напряжение (В) / Частота (Гц) | 220, 1 фаза / 50 |
| Габаритные размеры (мм) | 55 х 35 х 40 |
| Вес (кг) | 45 |
Испытательный стенд для статоров с двойной станцией
| Модель | ND-STA-856F | |
| Испытательная станция | Двойная испытательная станция | |
| Метод зажима | Подлежит определению | |
| Системные функции | Операционная система Linux | |
| Функция сканирования стандартного кода | ||
| Стандартные индикаторы | Зеленый | Прошло успешно |
| Желтый | Тест пройден | |
| Красный | Не прошло | |
| Температурная компенсация | Автоматическое преобразование тестового значения в значение теста при стандартной температуре | |
| Время тестирования одного статора (с) | <8 | |
| Сигнализация | Звуковая и визуальная | |
| Цвет тестовой системы | Алюминиевый | |
| Интерфейс | USB, LAN, CAN, RS232 | |
| Подключение к системе MES | Поддерживается | |
| Элемент тестирования | Высокое напряжение переменного тока | |
| Настройка выходного напряжения | Диапазон (В) | Переменный ток 500-3000 |
| Точность (%) | ±2 x установочное значение +10 В | |
| Измерения пробивного тока | Диапазон (мА) | 0,10-20 |
| Точность (% x м) | ±2 x отображаемое значение + 0,05 | |
| Диапазон предустановленных сигналов тревоги по току Hipot | Максимальный (мА) | 0,10-20 |
| Минимальный (мА) | 0,00-20 | |
| Ток Hipot / разрешение (% x мА) | ±2% х отображаемое значение + 0,05 0,01 | |
| Время тестирования | Диапазон (с) | 0,5-999,9 |
| Разрешение (с/шаг) | 0,1 | |
| Обнаружение дуги (градации) | 0-9 | |
| Тип | Сопротивление изоляции | |
| Настройка выходного напряжения | Диапазон (В) | Постоянный ток 500/1000 |
| Точность (% x В) | ±2 x установочное значение +10 | |
| Измерение сопротивления изоляции | Диапазон (MΩ) | 1-500 |
| Точность | ≤100 MΩ: ±3% х установленное значение + 0,5 MΩ | |
| >100 MΩ: ±5% х установленное значение + 5MΩ | ||
| Диапазон настройки тревоги сопротивления изоляции | Максимальное (MΩ) | 0-500 |
| Минимальное (MΩ) | 1-100 | |
| Время тестирования | Диапазон (с) | 0,5-999 |
| Разрешение (с/шаг) | 0,1 | |
| Элемент тестирования | Перенапряжение | |
| Настройка выходного напряжения | Диапазон (В) | 500-3000 |
| Точность (% x В) | ±3% х установочное значение + 10 | |
| Частота дискретизации (МГц) | 1000 | |
| Сравнение форм волн | Область, разница областей, корона и фаза | |
| 3 формы волн (тестовый интерфейс) | ||
| Тип | Сопротивление обмотки постоянному току | |
| Температурная компенсация | Диапазон (MΩ) | 10-20 |
| Точность (%) | ±0,3 х значение на дисплее + 3 единицы | |
| Время тестирования | Диапазон (с) | 0,5-990 |
| Точность (с/шаг) | 0,1 | |
| Разрешение (Ом) | 0,0001 | |
| Температуры | Зонд | DS18b20 |
| Диапазон (°C) | -10...+50 | |
| Точность (°C) | ±0,3 | |
| Элемент тестирования | Индуктивность | |
| Частота тестирования (Гц/кГц) | 100, 120 / 1, 10 | |
| Уровень (В) | 0,3/0,6 /1 | |
| Диапазон тестирования (мкч/ч) | 1 / 2 | |
| Точность (%) | 0,5 | |
Станок для балансировки ротора / утяжелитель
| Модель | ND-DH-6Z | |
| Скорость вращения (об/мин) | 2100 | |
| Давление (МПа) | 0,4-0,6 | |
| Время цикла (с) | ≤10 | |
| Максимальные параметры ротора (якори) | 35 | |
| Параметры электропитания | Переменный ток 220 В ±10%, 50 Гц | |
| Измерительная станция | 16,00 | |
| Корпус | 62,00 | |
| Датчик вибрации | JZ-VSB2.0-80D | |
| Материнская плата тестовой машины | Версия 1.0 | |
| Плата фильтра | Аналоговая плата | |
| Система управления | Однокристальный микрокомпьютер | |
| ПЛК KEYENCE | ||
| ЧМИ, экран Profiace 7" | ||
| Шаговый двигатель | Модель | Dongfang Motor |
| Диаметр (мм) | 50 | |
| Вес (кг) | ≤1,5 | |

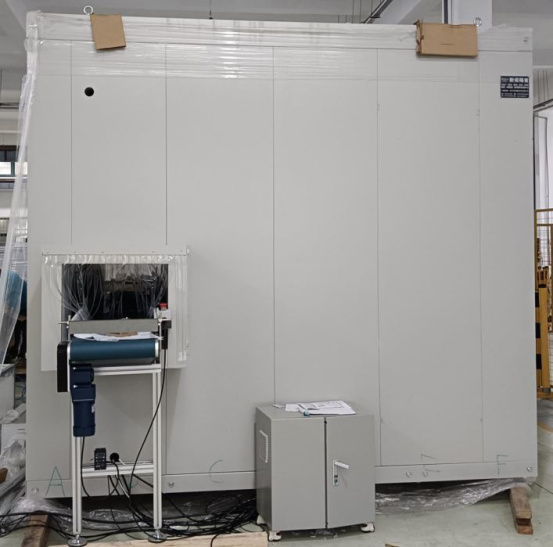

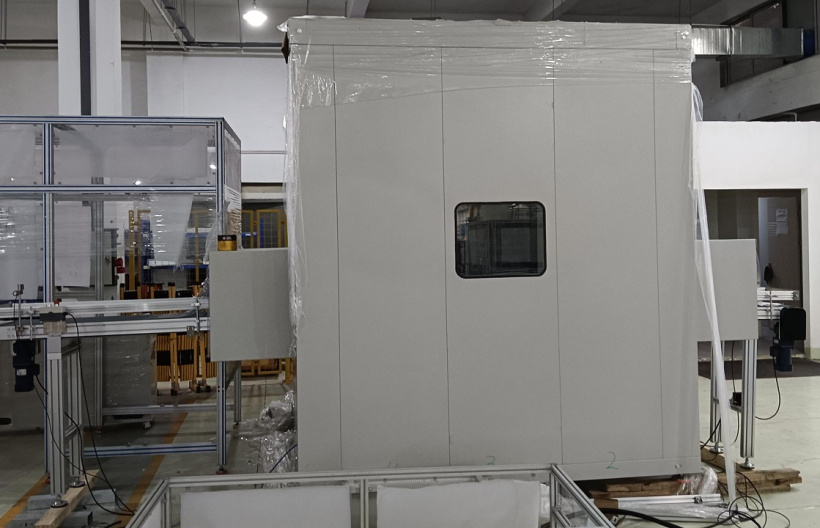

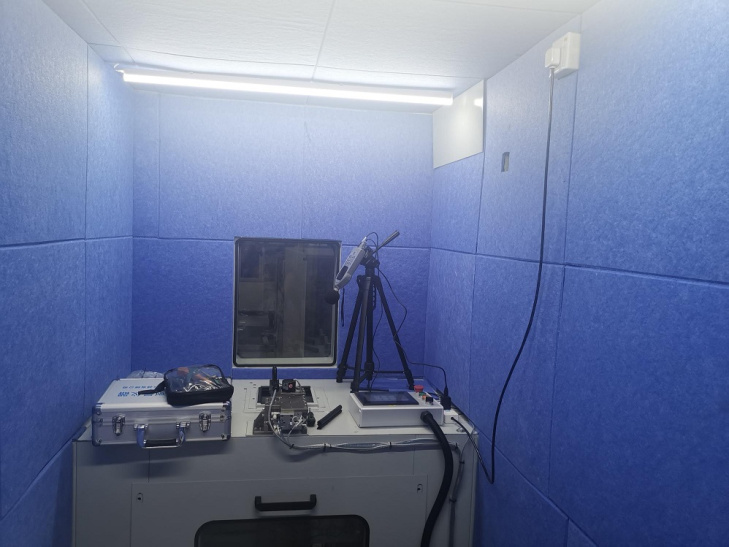

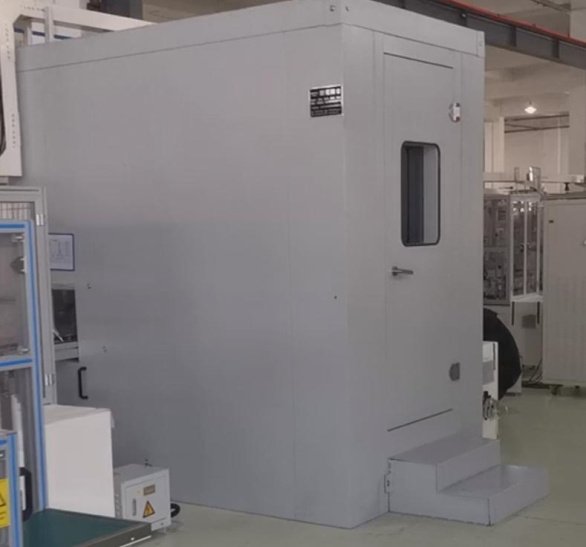

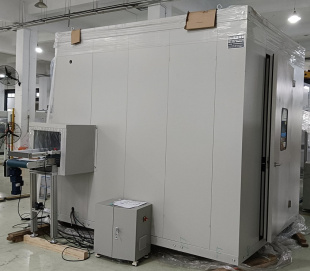

Шумовая камера
| Модель | ND-ZY-SSX-01 |
| Функция | Обнаружение шума |
| Габаритные размеры (мм) | 3000 х 3000 х 3500 |
| Вес (кг) | 1500 |
Стенд для испытаний нагрузки постоянного тока
| Модель | ND-MTA882L-DC | |
| Тестирование напряжения | Диапазон (В) | 0,1-100,00 |
| Точность (% x В) | ±0,5 х значение на дисплее + 1 | |
| Тестирование тока | Диапазон (А) | 0,1-100 |
| Точность (%) | ±0,5 х значение на дисплее + 2 знака | |
| Диапазон нагрузки по крутящему моменту (Нм) | 114 /2-28 0,2% FS | |
| Тестирование мощности | Диапазон (Вт) | 0,5-3000 |
| Точность (%) | ±0,5 х значение на дисплее + 5 знаков | |
| Время тестирования | Диапазон (с) | 0,5-999 |
| Разрешение (с/шаг) | 0,1 | |
| Вращение | По кругу, против часовой стрелки, неподвижное | |
| Скорость двигателя (% x об/мин) | 100-10000 ±0,5 х дисплей + 1 | |
Конфигурация линии
| Параметр | Модель | Габаритные размеры нетто (мм) | Габаритные размеры брутто (мм) | Вес нетто (кг) | Вес брутто (кг) |
| Сервоприводы для прижима статора и двух подшипников | ND-DZ-ZC-2S (3) | 750 х 700 х1850 | 1090 х 990 х 2200 | 1450 | 40 |
| Сервопресс со стальным кольцом и алюминиевой крышкой ротора | ND-TH-WK-2S (5) | 750 х 700 х1850 | 1090 х 990 х 2200 | 1450 | 45 |
| Станок для склеивания роторов и установки магнитов | ND-FB-130 (7-1) | 800 х 950 х 1950 | 1140 х 1240 х 2250 | 1450 | 60 |
| Сервопресс для статора и алюминиевой крышки статора | ND-DZ-WK-2S (1) | 750 х 800 х 1850 | 1090 х 1090 х 2200 | 1450 | 45 |
| Сервопресс с алюминиевой крышкой вала и ротора | ND-Z-WK-1S (8) | 750 х 700 х 1850 | 1090 х 990 х 2200 | 1450 | 40 |
| Станок для склеивания роторов и установки магнитов | ND-FB-130 (7-2) | 800 х 950 х 1950 | 1140 х 1240 х 2250 | 1450 | 60 |
| Станок для нанесения покрытия на стальные кольца с сеткой и печью | ND-YH-PQ02 1* | 1250 х 850 х 1700 | 1550 х 1150 х 1950 | 1450 | 75 |
| ND-YH-PQ02 2* | 1600 х 1550 х 2150 | 1890 х 1840 х 2450 | 1950 | 205 | |
| ND-YH-PQ02 3* | 1050 х 3050 х 1650 | 1240 х 3240 х 1900 | 1950 | 235 | |
| Держатель для отвертки | ND-GSJ-01 | 1350 х 1300 х 1750 | 1640 х 1590 х 2000 | 1450 | 125 |
| Держатель для отвертки | ND-GSJ-02 | 850 х 1200 х 1750 | 1140 х 1540 х 2000 | 1450 | 75 |
| Держатель для отвертки | ND-GSJ-03 | 850 х 1200 х 1750 | 1140 х 1540 х 2000 | 1450 | 75 |
| Токарный станок | 1 х T-600 | 2250 х 1850 х 2500 | 2600 х 2130 х 2775 | 4950 | 480 |
| 2 х резервуар для воды | 1750 х 750 х 450 | 1890 х 940 х 700 | 150 | 25 | |
| Токарный станок | 1 х HCL300A | 2200 х 1600 х 1850 | 1940 х 2460 х 2150 | 2950 | 300 |
| 2 х резервуар для воды | 1600 х 600 х 450 | 1890 х 940 х 700 | 150 | 25кг | |
| Токарный станок с ЧПУ | 1 х ND-NC-T46P | 2450 х 1850 х 1850 | 2040 х 2640 х 2150 | 2950 | 325 |
| 2 х питатель | 2200 х 650 х 1150 | 2300 х 940 х 1450 | 950 | 70 | |
| 3 х резервуар для воды | 1500 х 800 х 500 | 1890 х 940 х 750 | 150 | 25 | |
| Пресс-форма для станка для литья под давлением | - | 750 х 600 х 410 | 1450 х 1610 х 750 | 950 | 70 |
| Ручной пескоструйный станок | - | 1000 х 1200 х 2000 | 1240 х 1440 х 2250 | 1450 | 90 |
| Стенд для испытания двигателя под нагрузкой | 1 х ND-MTA882-DC-03G (F) | 600 х 600 х 1750 | 940 х 940 х 2050 | 450 | 30 |
| 2 х ND-MTA882-DC-03G (F) | 950 х 550 х 1150 | 1240 х 790 х 1450 | 450 | 20 | |
| Стенд для испытания статоров с двумя станциями | ND-STA-856F | 660 х 960 х 1800 | 1000 х 1240 х 2100 | 450 | 45 |
| Стенд для испытания двигателей с двумя станциями | ND-MTA-822F | 660 х 900 х 1450 | 1000 х 1240 х 2100 | 450 | 35 |
| Двухпозиционный станок для намотки вил статора | 1 х | 1650 х 1200 х 1900 | 1890 х 1440 х 2150 | 1450 | 130 |
| 2 х проволочный каркас | 2450*1000*1000 | 1240 х 2740 х 1250 | 150 | 120 | |
| Устройство для балансировки ротора | - | 700 х 750 х 1400 | 990 х 1090 х 1700 | 450 | 25 |
| - | 700 х 750 х 1400 | 990 х 1090 х 1700 | 450 | 25 | |
| Станок для анодирования алюминиевого корпуса | 1 х | 1850 х 750 х 800 | 1870 х 2740 х 1100 | 250 | 180 |
| 2 х | 850 х 550 х 1050 | 1140 х 1390 х 1350 | 250 | 40 | |
| Рабочий стол с ручным управлением | - | 1200 х 800 х 2000 | 1940 х 1540 х 2300 | 250 | 150 |
| - | 1200 х 800 х 2000 | 1540 х 2740 х 2300 | 250 | 220 |
Шефмонтажные и пусконаладочные работы
При поставке данного оборудования возможен шеф-монтаж нашими инженерами.
Шефмонтажные работы являются одним из важных этапов при создании нового производства, позволяя правильно ввести в эксплуатацию оборудование, сохранив его работоспособность и надежность, исключить сбои и брак во время эксплуатации.
Этапы шефмонтажных работ
0
Осмотр производственной площадки
1
Монтаж оборудование на постоянное место
2
Проверка работоспособности всех узлов и агрегатов
3
Настройка оборудования
4
Изготовление пробной партии продукции
5
Инструктаж и практическое обучение персонала
6
Передача оборудования в производственный цикл
Доставка
Доставка осуществляется во все города РФ и стран ЕврАзЭС. Мы организуем доставку любым удобным видом транспорта.
Перед передачей в перевозку все грузы проходят проверку на складе и составляется фотоотчет.
На все грузы наносится маркировка.
Собственный парк автотранспорта.
Собственный парк контейнеров.
Наши партнеры по доставке
Лизинг
Лизинг - это финансовый инструмент, позволяющий предприятию получить в пользование технику или оборудование, не отвлекая денежных средств из оборота компании.
Получив вашу заявку на лизинг, мы отправим ее на рассмотрение всем лизинговым компаниям, с которыми мы сотрудничаем. Вам останется лишь выбрать наиболее подходящее предложение.
Наши партнеры по лизингу
