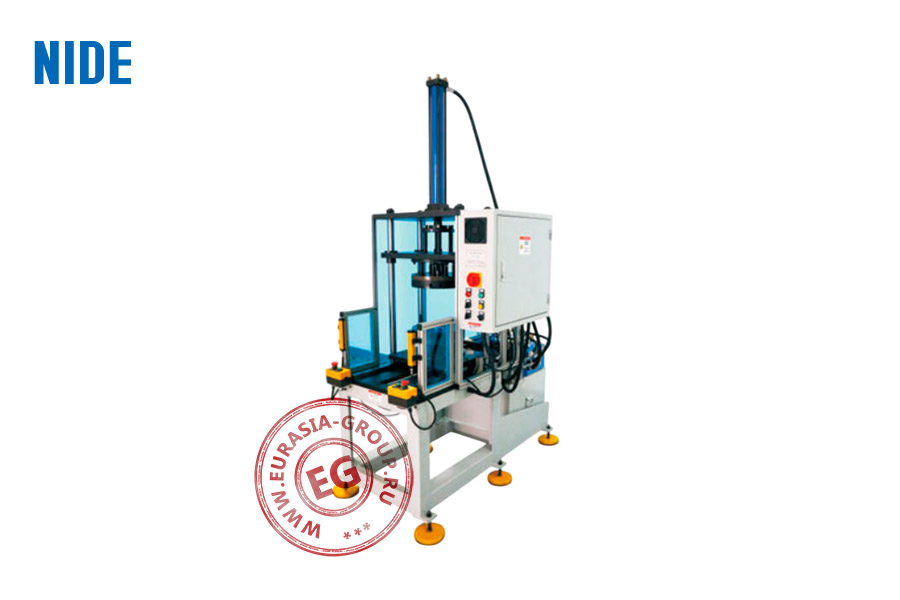

Машина NIDE Z3XL1-150/160 представляет собой специализированное оборудование для завершающего этапа формирования статорных обмоток электродвигателей. Данный станок входит в серию, включающую модели Z3XL1-150/160 и Z3XJ1-200/210. Конструкция машины базируется на прочной металлической станине с регулируемыми опорными элементами, обеспечивающими устойчивость и компенсацию неровностей поверхности. Верхняя часть оснащена вертикальной направляющей с прецизионными подшипниками для точного позиционирования формовочного узла.
Рабочая зона защищена прозрачными ограждениями, обеспечивающими визуальный контроль процесса при соблюдении требований безопасности. Автоматический ползунок оптимизирует процесс загрузки и выгрузки заготовок, сокращая время технологического цикла. Гидравлическая система станка обеспечивает необходимое усилие при формовке обмоток, гарантируя равномерное распределение давления на обрабатываемую заготовку. Регулируемые параметры давления позволяют адаптировать процесс под различные типы обмоток и материалов.
Процесс окончательной формовки реализуется путем точного воздействия на предварительно сформированную обмотку для придания ей окончательной геометрии, соответствующей проектным требованиям. Формующий инструмент спроектирован с учетом минимизации повреждений изоляции проводов при сохранении точности формы. Управление осуществляется через эргономичную панель с интуитивно понятным интерфейсом. Система контроля непрерывно отслеживает параметры процесса формовки, оперативно реагируя на отклонения от заданных значений. Программное обеспечение хранит различные конфигурации настроек для быстрого переключения между типами производимых статоров.
| Модель | Z3XL1-150/160 |
| Длина пакета статора (мм) | 20-150 |
| Внутренний диаметр статора (мм) | 30-110 |
| Наружный диаметр статора (мм) | ≤160 |
| Производительность гидронасоса (л/мин) | 20 |
| Напряжение (В) / Частота (Гц) | 380/50-60 |
| Мощность (кВт) | 1.5 |
| Габаритные размеры (мм) | 1080 x 850 x 2170 |
| Вес (кг) | 500 |
