Игловой намотчик NIDE ND-R2SW02 представляет собой специализированное оборудование для выполнения прецизионных намоточных операций при изготовлении статоров электродвигателей. Станок реализует технологию иглового наматывания с программируемым позиционированием обмоток. К преимуществам данной модели относятся: повышенная производительность благодаря оптимизированной конструкции намоточных узлов, точность позиционирования игл при формировании обмоток, минимизация отходов материала.

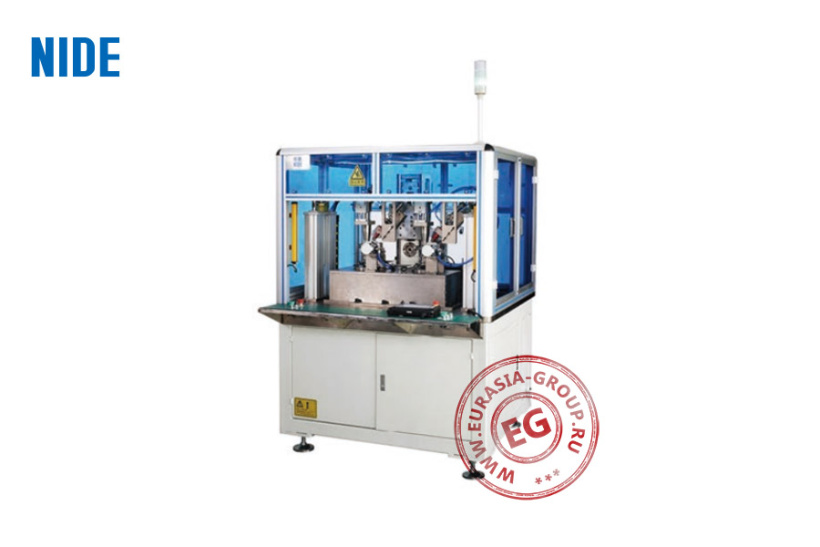

Конструктивно намотчик ND-R2SW02 выполнен в виде напольной установки с прочным основанием и закрытой рабочей зоной. Верхняя часть оснащена прозрачным защитным ограждением из высокопрочного материала, обеспечивающим визуальный контроль процесса и безопасность оператора. Присутствует сигнальная лампа-индикатор на верхней части корпуса для отображения текущего состояния оборудования. Рабочая зона оборудована многопозиционным механизмом намотки с игольчатыми направляющими и системой подачи проволоки. Центральный блок станка содержит несколько намоточных узлов, синхронизированных с механизмом позиционирования и контроля натяжения. Станок оснащен выдвижной рабочей платформой для удобной загрузки и выгрузки изделий.
Принцип работы основан на точном управлении движением игл-проводников, формирующих геометрию обмоточных катушек согласно заданной программе. Система контролирует равномерность укладки и натяжение провода в процессе намотки, обеспечивая высокое качество каждого изделия. Нижняя часть корпуса содержит блок электронного управления с пневматическими компонентами. Боковые панели обеспечивают быстрый доступ для технического обслуживания и настройки механизмов.
| Модель | ND-R2SW02 |
| Наружный диаметр статора (мм) | 50-120 |
| Внутренний диаметр статора (мм) | 20-80 |
| Диаметр проволоки (мм) | 0.5-1.5 |
| Длина пакета (сердечника) (мм) | 10-80 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Общая мощность (кВт) | 20 |
| Габаритные размеры (мм) | 1200 x 1360 x 1800 |
| Вес (кг) | 600 |
