Игловой намотчик ND-S4W01 разработан для выполнения высокоточных намоточных операций при производстве статоров электродвигателей. Станок функционирует по принципу программируемого иглового наматывания обмоток с фиксированным шагом. Применение технологии иглового наматывания существенно сокращает производственный цикл за счет одновременной работы четырех намоточных узлов. Высокоточный механизм подачи проволоки минимизирует потери материала при формировании обмоток.

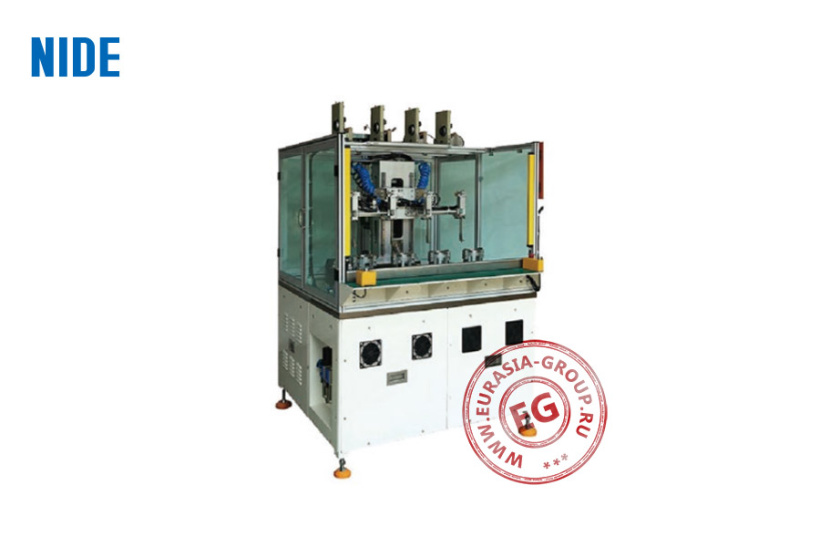

Конструкция намотчика ND-S4W01 включает прочный базовый корпус с защитным ограждением из прозрачного материала, обеспечивающим визуальный контроль процесса и безопасность оператора. Верхняя часть оснащена четырьмя независимыми намоточными головками, синхронизированными с центральным механизмом позиционирования и подачи проволоки. Конструктивные преимущества включают: компактные габариты при высокой функциональности, жесткую станину для гашения вибраций, эргономичный доступ к рабочей зоне через открывающиеся защитные панели, систему предварительного натяжения проволоки и быструю переналадку для разных типоразмеров статоров.
Рабочий процесс основан на прецизионном управлении иглами-проводниками, формирующими заданную геометрию обмоток. Намотчик реализует точное распределение витков согласно заданной программе, поддерживая равномерное натяжение проволоки и контролируемую укладку. Встроенная система контроля обрыва провода мгновенно приостанавливает процесс при нарушении целостности материала. Настройка параметров выполняется через панель управления в нижней части станка, оснащенную вентиляционными отверстиями для охлаждения электронных компонентов.
| Модель | ND-S4W01 |
| Диаметр проволоки (мм) | 0,2-0,8 |
| Скорость намотки (об/мин) | 0-1000 |
| Длина пакета (сердечника) (мм) | 10-80 |
| Внутренний диаметр статора (мм) | 25-80 |
| Наружный диаметр статора (мм) | 50-120 |
| Давление воздуха (МПа) | 0,5-1 |
| Напряжение (В) / Частота (Гц) | 380/50 |
| Мощность (кВт) | 16 |
| Габаритные размеры (мм) | 1670 x 1080 x 1790 |
| Вес (кг) | 750 |
