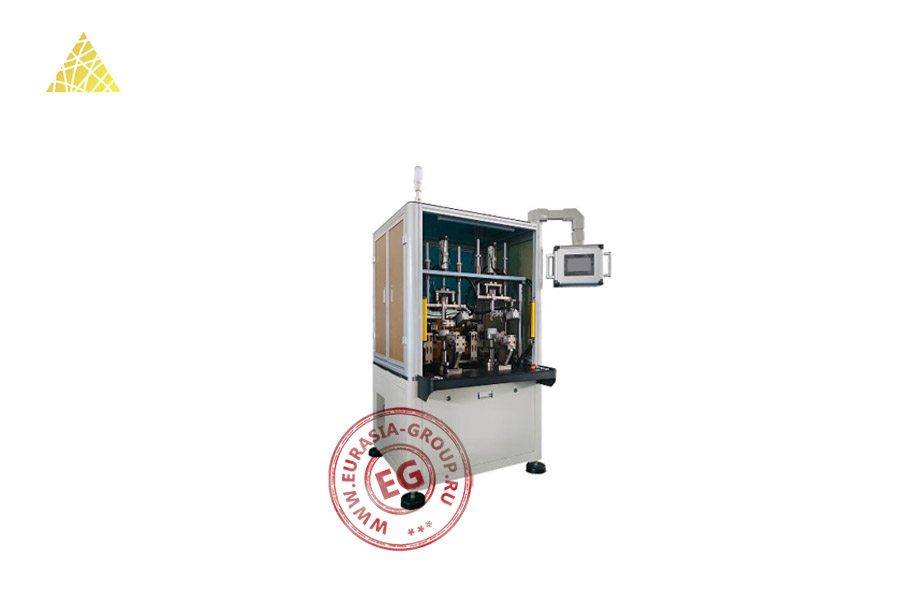

Автоматический станок для намотки статоров Y-207H представляет собой производственный комплекс, предназначенный для выполнения намоточных операций при изготовлении статоров электродвигателей. Конструкция станка включает прочный корпус с вертикальным расположением рабочих модулей и защитный экран с доступом к внутренним компонентам.

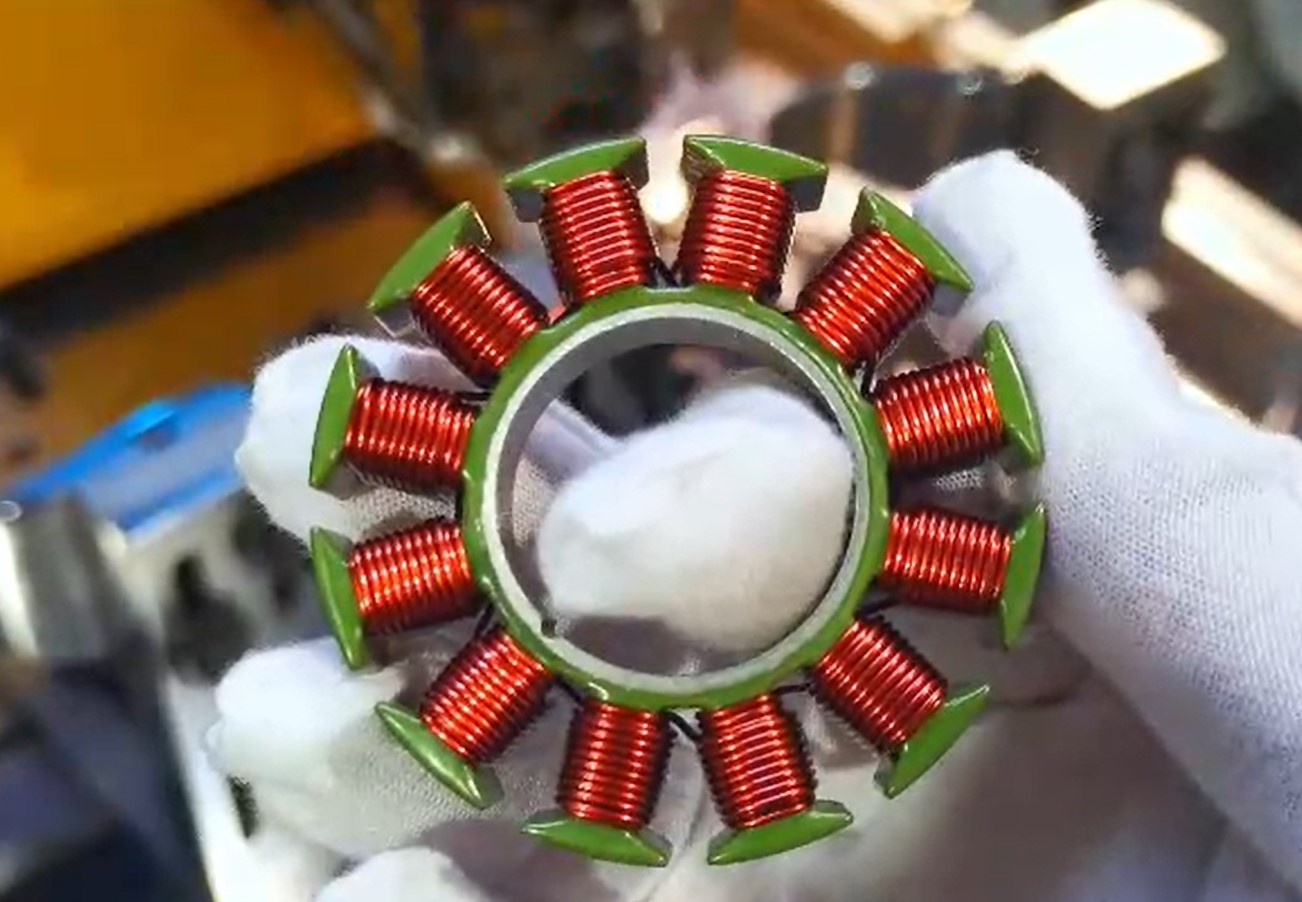

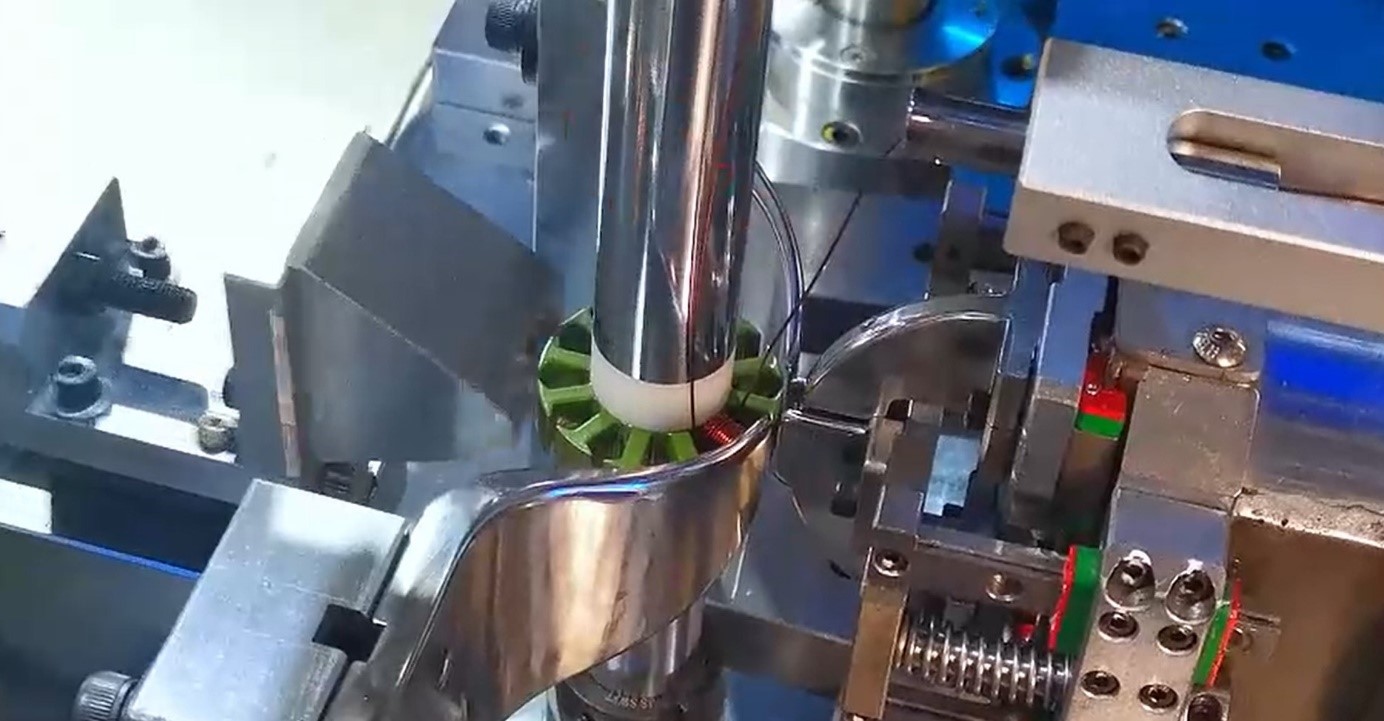

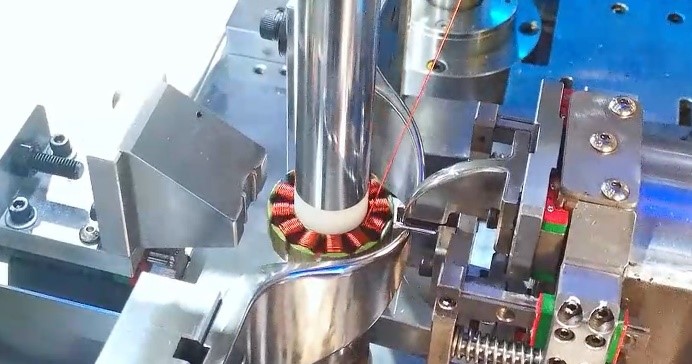

Отличительной особенностью модели Y-207H является наличие нескольких намоточных головок, расположенных в верхней части станка. Визуально заметна система трубок для подачи проволоки и специализированные механизмы фиксации статоров в рабочей зоне. Боковой дисплей с панелью управления обеспечивает контроль параметров намотки. Принцип работы основан на одновременной многопозиционной намотке медной проволоки на сердечники статоров с контролем натяжения и точности укладки. Станок характеризуется параллельным процессом обработки нескольких статоров, что существенно повышает производительность.
Y-207H отличается от других моделей компактным расположением рабочих узлов, интегрированной системой мониторинга с выносным дисплеем и усовершенствованной системой направляющих для проволоки. Вертикальная компоновка внутренних компонентов обеспечивает оптимальное использование рабочего пространства станка. Оборудование эффективно функционирует в серийном производстве статоров стандартизированных размеров, обеспечивая стабильность качества намотки и геометрических параметров готовых изделий.
| Модель | Y-207H |
| Производительность (шт/ч / шт/мес) | 27 / 7020 |
| Применяемый диаметр проволоки (мм) | 0,3 – 2,3 |
| Количество станций намотки (шт.) | 2 |
| Наружный диаметр статора (мм) | 40 – 140 |
| Внутренний диаметр статора (мм) | 15 – 100 |
| Толщина статора (мм) | 5 – 100 |
| Расстояние валами (мм) | 300 |
| Скорость вращения (об / мин) | 0 – 1000 (регулируется в зависимости от диаметра изделия) |
| Давление воздуха (кг/см²) | 6 |
| Количество пазов (шт.) | 12 |
| Электропитание (В/Гц/А/Ф) | 220/50/10/2 |
| Мощность сервопривода шпинделя (Вт) | 2000 |
| Мощность поворотного сервопривода (Вт) | 750 |
| Мощность рядового сервопривода (Вт) | 750 |
| Габаритные размеры (мм) | 1000 х 1100 х 1700 |
| Вес (кг) | 350 |
