Автоматическая машина для намотки катушек вертикального типа с двумя головками и четырьмя станциями NIDE RXL2-160

Распечатать

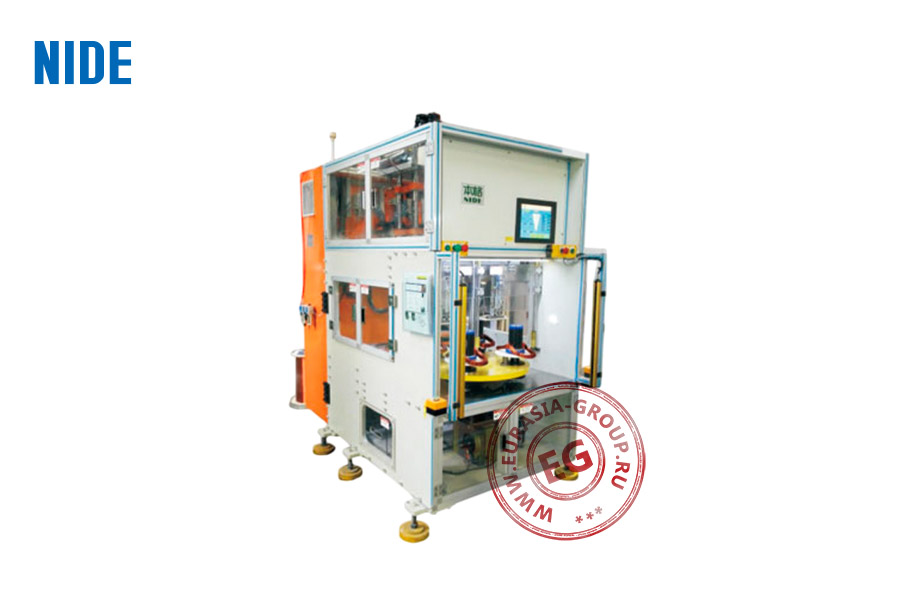

Автоматическая машина для намотки катушек вертикального типа с двумя головками и четырьмя станциями NIDE RXL2-160

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Мощность (кВт)

7.5
Давление воздуха (МПа)

0.6-0.8
Максимальная скорость (об/мин)

1800

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Автоматическая машина для намотки катушек вертикального типа с двумя головками и четырьмя станциями NIDE RXL2-160 функционирует как высокоэффективное оборудование для промышленной намотки катушек электродвигателей. Конструкция включает прочный металлический каркас, разделенный на несколько функциональных зон. Вертикальная компоновка оборудования обеспечивает рациональное использование производственной площади при сохранении высокой производительности. Наличие двух намоточных головок удваивает скорость изготовления катушек по сравнению с одноголовочными аналогами. Четыре независимые станции создают непрерывный производственный цикл без простоев.

Технологический процесс реализован через последовательное выполнение операций на всех четырех станциях. Электронная система управления с сенсорным дисплеем обеспечивает точную настройку параметров намотки. Интуитивный интерфейс упрощает программирование различных режимов работы. Намоточные головки оснащены прецизионными механизмами подачи и натяжения проволоки, гарантирующими равномерную плотность намотки. Система точного позиционирования контролирует укладку витков с минимальными допусками, формируя катушки с заданными характеристиками.

Благодаря модульной архитектуре оборудование адаптируется под различные типы катушек без длительной переналадки. Встроенная система контроля качества отслеживает критические параметры намотки в реальном времени. Механические компоненты изолированы защитными панелями, предотвращающими риск травмирования персонала. Сигнальные элементы индицируют текущее состояние технологического процесса, информируя оператора о завершении цикла или возникновении нештатных ситуаций.

Модель	RXL2-160
Диаметр проволоки (мм)	0.18-1.2
Диаметр маховой вилки (мм)	400
Намоточная головка	2
Максимальная высота штабеля (мм)	160
Максимальный наружный диаметр статора (мм)	200
Номер файла перехода	1-5
Максимальная скорость (об/мин)	1800
Давление воздуха (МПа)	0.6-0.8
Напряжение/Частота (В/Гц)	380/50-60
Мощность (кВт)	7.5
Габаритные размеры (мм)	2600x2200x2200
Вес (кг)	2000
