Автоматическая четырехстанционная шнуровочная машина NIDE BXSIIL4-160/160

Распечатать

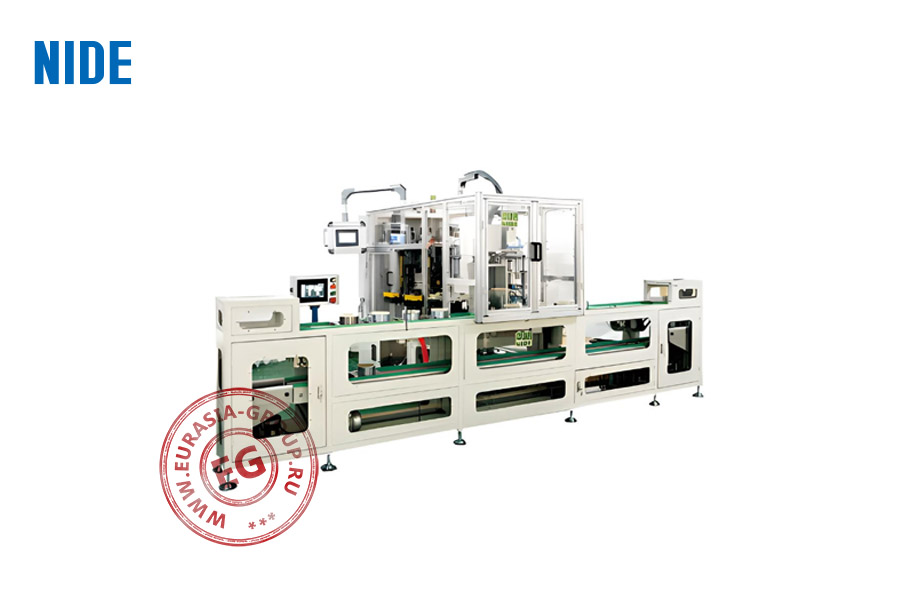

Автоматическая четырехстанционная шнуровочная машина NIDE BXSIIL4-160/160

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Мощность (кВт)

6
Давление воздуха (МПа)

0.4-0.6
Скорость шнуровки (об/c)

0.5

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

Автоматическая четырехстанционная шнуровочная машина NIDE BXSIIL4-160/160 представляет собой высокоэффективное оборудование для выполнения операций шнуровки в процессе производства обмоток для электрических двигателей. Оборудование включает четыре независимых рабочих модуля (станции), каждая из которых выполняет определенную операцию шнуровки, обеспечивая одновременную работу нескольких процессов. Это значительным образом повышает общую эффективность и скорость выполнения операций, сокращая время на переналадку и повышая уровень автоматизации всего процесса. Машина использует систему конвейерного транспорта.

Каждая станция машины оснащена системой подачи шнуровочного материала, который аккуратно и с точностью укладывается на обмоточные компоненты. Важным элементом в конструкции является использование высокоточных сервоприводов для подачи и натяжения шнуровки. Эти приводы обеспечивают точность, равномерность и стабильность укладки.

Процесс шнуровки на каждой станции контролируется с помощью сенсорных датчиков, которые автоматически настраивают параметры работы в зависимости от типа обмотки или материала, используемого для шнуровки. Панель управления оператора позволяет быстро реагировать на любые изменения в процессе работы, а также выполнять настройку машины под различные производственные задачи. Машина также оснащена системой диагностики, которая позволяет отслеживать состояние всех рабочих узлов и компонентов в режиме реального времени. Это включает в себя мониторинг температуры, давления и других критически важных параметров.

Модель	BXSIIL4-160/160
Внутренний диаметр статора (мм)	≤100
Наружный диаметр статора (мм)	60-135
Диапазон толщины статора (мм)	30-100
Высота катушки (мм)	≤45
Скорость шнуровки (об/c)	≤0.5
Давление воздуха (МПа)	0.4-0.6
Напряжение/Частота (В/Гц)	380/50-60
Мощность (кВт)	6
Габаритные размеры (мм)	2000x1100x1900
Вес (кг)	1500
