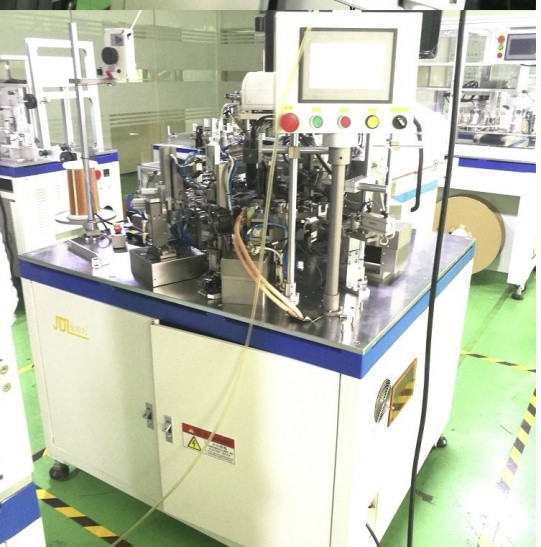

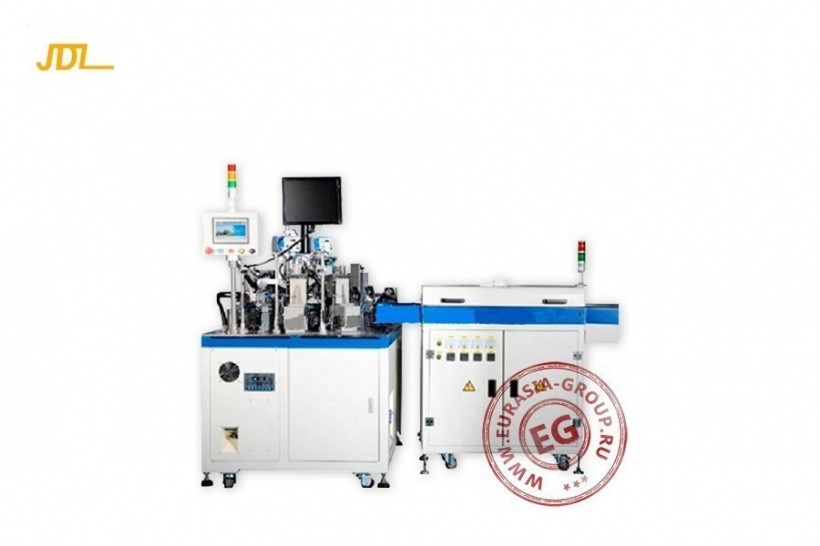

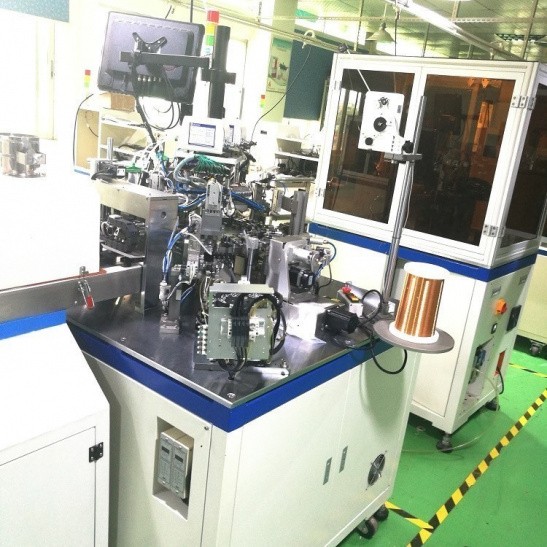

Станок для намотки катушек и пайки AM-NRRX-11 – это автоматическая электропневматическая промышленная техника с цифровым управлением, которая может эффективно использоваться для намотки, точечной сварки и запекания намоточного клея сердечников индуктивности серии NR-30 / NR-40 / NR-60. Производительность машины: 1200…1800 шт./час. Метод подачи: автоматическая, с помощью виброплиты. Метод намотки: одноосная.
Количество катушек: свободно настраиваемое. Рабочее направление делительного диска: против часовой стрелки (16 позиций).
Намоточная машина для нанесения клея и выпечки AM-NRRX-11 действует в рабочей связке с термическим туннелем, у которого собственная система управления и система предупреждения аварийности. Время запекания и температура легко устанавливаются и регулируются. Предусмотрены функции автоматической постоянной температуры и компенсации разницы температур, а также есть сигнализация, срабатывающая при превышении разницы температур. Общая мощность: 9 кВт (включая туннельную печь для выпечки). После намотки готовые катушки снимаются с инструмента и автоматически выталкиваются из станка на ленту транспортера туннеля, где выполняется термическая обработка проводов, покрытых термопластичным клеем. Провод нагревается за счет подачи горячего воздуха, и витки скрепляются с помощью клея.
Автоматическая установка намотки катушек в горячем воздухе AM-NRRX-11 имеет программируемое управление, что важно для прецизионной намотки. Камера высокой четкости контролирует точечную сварку и дозированную подачу в режиме реального времени, что гарантирует высокое качество продукции.
Модель | AM-NRRX-11 |
Диаметр провода (мм) | 0,06-0,25 |
Давление воздуха (мПа) | 0,5-0.7 |
Напряжение (В) / Частота (Гц) | 220/50 |
Скорость вращения шпинделя (об/мин) | 4000 |
Количество осей для обмотки (шт) | 4 |
Мощность (кВт) | 9 |
Габаритные размеры (мм) | 2500 * 1200 * 1600 |
Вес (кг) | 500 |
