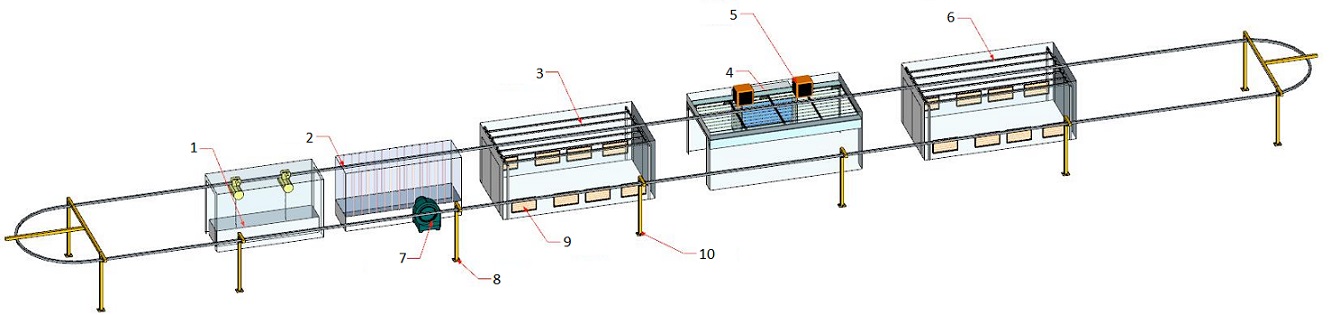

Полуавтоматическая линия для покраски металлических деталей QXG100
Камера обезжиривания (струйная)
| Модель | GST-1800 | |
| Корпус камеры (мм) | SUS304, толщина δ1,2 | |
| Теплоизоляционные панели | Материал | Минераловатные панели 75 мм |
| Двухстороннее цветное покрытие | 0,5 мм, плотность 100 кг/м³ | |
| Теплоизоляционная вата (мм) | δ50 | |
| Каркас (В х Ш) (мм) | Сварной из квадратной трубы 80 х 80 | |
| Толщина стенки 2 | ||
| Двери (мм) | 2000 х 3000 | |
| Окантовка | Алюминиевый профиль | |
| Кабельные короба, внутренние уголки (мм) | Окрашенная стальная пластина 0,4 | |
| Обезжиривающий раствор | Тип | Щелочной обезжириватель |
| Концентрация (%) | 3-5 | |
| Рабочая температура (°C) | 40-50 | |
| Давление распыления (МПа) | 0,2-0,3 | |
| Время обработки (мин) | 3-5 | |
| Уровень pH | 8,5-10,5 | |
| Обезжиривающая ванна | Материал | SUS304, δ 2 мм |
| Количество (шт.) | 2 | |
| Размеры (мм) | 1600 х 1100 х 300 | |
| Габаритные размеры камеры предобезжиривания (мм) | 4000 х 3000 х 3200 | |
Камера обдува (высоконапорный вентилятор)
| Двойная балка (мм) | Оцинкованная труба 80 х 80, сварная, толщина стенки 2 | |
| Стены | Панель (мм) | Минеральная вата 75 |
| Двухстороннее покрытие (кг/м³) |
0,5 мм, плотность 100 | |
| Потолок | Панель (мм) | Минеральная вата 75 |
| Двухстороннее покрытие (кг/м³) |
0,5 мм, плотность 100 | |
| Каркас (мм) | Квадратная труба 8 х 8, толщина 2 | |
| Входные двери | Тип | Полноразмерные каркасные двери, трёхстворчатые, с окном, с защёлками и верхниз замками |
| Размеры (мм) | 2000 х 3000 | |
| Раздвижная дверь | Материал | Панель, толщиной 75 мм |
| Двухстороннее цветное покрытие (мм) | 0,5 | |
| Размеры (мм) | 2000 х 2000 | |
| Поддон (мм) | SUS304, толщиной 2 | |
| Алюминиевые элементы | Внешние колонны, кабельные короба, внутренние уголки, подвесные элементы, центральная подвесная балка и др. | |
| Прочая фурнитура | Заклёпки, герметик, анкерные болты, кабель (по ГОСТ), провода освещения и др. | |
| Вентилятор обдува | Модель | 4-68-3.6A |
| Мощность (кВт) | 3 кВт | |
| Габаритные размеры (мм) | 5000 х 2000 х 3200 | |
Камера предварительной сушки (электронагрев)
| Двойная балка (мм) | Оцинкованная труба 80 х 80, сварная, толщина стенки 2 | |
| Стены | Панель (мм) | Минеральная вата 75 |
| Двухстороннее покрытие (кг/м³) |
0,5 мм, плотность 100 | |
| Потолок | Панель (мм) | Минеральная вата 75 |
| Двухстороннее покрытие (кг/м³) |
0,5 мм, плотность 100 | |
| Входные двери | Тип | Полноразмерные каркасные двери, трёхстворчатые, с окном, с защёлками и верхниз замками |
| Размеры (мм) | 2000 х 3000 | |
| Тележка на направляющем рельсе | Сварной H-образный профиль | |
| Алюминиевые элементы | Внешние колонны, кабельные короба,внутренние уголки, подвесные элементы, центральная подвесная балка и др. | |
| Прочая фурнитура | Заклёпки, герметик, анкерные болты, кабель (по ГОСТ), провода освещения и др. | |
| Способ нагрева | Электрические нагревательные трубки из нержавеющей стали + рециркуляция горячего воздуха | |
| Температурный диапазон (°C) | 60-80 | |
| Инфракрасный нагрев | Количество (групп) | 18 |
| Мощность (кВт) | 54 | |
| Габаритные размеры (мм) | 4000 х 4000 х 3500 | |
Камера окраски (ручное распыление)
| Двойная балка (мм) | Оцинкованная труба 80 х 80, сварная, толщина стенки 2 | |
| Фильтрующий материал | SP600G | |
| Рамка для фильтра | Труба 25 х 25 мм + трубка Ø15 мм, клёпаная конструкция | |
| Жёсткие и мягкие рёбра (мм) | Оцинкованная сталь 0,8 | |
| Освещение | LED лампы Foshan | |
| Световой короб | Оцинкованная сталь 0,8 мм, с порошковым покрытием | |
| Проводка | 1,5² | |
| Стены | Панель (мм) | Минеральная вата 75 |
| Двухстороннее покрытие | 0,5 мм, плотность 100 кг/м³ | |
| Потолок | Панель (мм) | Минеральная вата 75 |
| Двухстороннее покрытие | 0,5 мм, плотность 100 кг/м³ | |
| Входные двери | Тип | Полноразмерные каркасные двери, трёхстворчатые, с окном, с защёлками и верхниз замками |
| Размеры (мм) | 2000 х 3000 | |
| Алюминиевые элементы | Внешние колонны, кабельные короба,внутренние уголки, подвесные элементы, центральная подвесная балка и др. | |
| Прочая фурнитура | Заклёпки, герметик, анкерные болты, кабель (по ГОСТ), провода освещения и др. | |
| Способ работы | Ручное нанесение покрытия | |
| Фильтр | Модель | C600 |
| Начальноесопротивление (Па) | 19 | |
| Макс.сопротивление (Па) | 450 | |
| Эффективность улавливания (%) | 99 | |
| Пылеёмкость (г/м²) | 419 | |
| Толщина (мм) | 20 | |
| Мощность вытяжного вентилятора (кВт) | 1,1 х 2 | |
| Мощность нагнетательного вентилятора (кВт) | 1,5 х 2 | |
| Габаритные размеры (мм) | 5000 х 3000 х 3500 | |
Камера полимеризации (электронагрев)
| Двойная балка (мм) | Оцинкованная труба 80 х 80, сварная, толщина стенки 2 | |
| Стены | Панель (мм) | Минеральная вата 75 |
| Двухстороннее покрытие (кг/м³) | 0,5 мм, плотность 100 | |
| Потолок | Панель (мм) | Минеральная вата 75 |
| Двухстороннее покрытие | 0,5 мм, плотность 100 кг/м³ | |
| Входные двери | Тип | Полноразмерные каркасные двери, трёхстворчатые, с окном, с защёлками и верхниз замками |
| Размеры (мм) | 2000 х 3000 | |
| Тележка на направляющем рельсе | Сварной H-образный профиль | |
| Алюминиевые элементы | Внешние колонны, кабельные короба,внутренние уголки, подвесные элементы, центральная подвесная балка и др. | |
| Прочая фурнитура | Заклёпки, герметик, анкерные болты, кабель (по ГОСТ), провода освещения и др. | |
| Инфракрасный нагрев | Количество (групп) | 18 |
| Мощность (кВт) | 54 | |
| Способ нагрева | Электрические нагревательные трубки из нержавеющей стали + рециркуляция горячего воздуха | |
| Температурный диапазон (°C) | 60-80 | |
| Габаритные размеры (мм) | 4000 х 3000 х 3500 | |
Подвесной рельс (ручная загрузка/разгрузка, транспортировка талью)
| H-балка (мм) | Сталь № 10, толщина 5 | |
| Профильная труба (мм) | 100 х 100 мм, толщина 2,5 | |
| Скользящая тележка | Грузоподъемность (кг) | 500 |
| Подвесное устройство | Электрический тельфер | |
