Автоматическая линия для окрашивания бочек безвоздушным способом WLD6S

Распечатать

Автоматическая линия для окрашивания бочек безвоздушным способом WLD6S

Под заказ

Срок доставки товара рассчитывается индивидуально после получения заявки.

Производительность (шт/смена)

4800
Время распыления краски (с)

6
Расстояние между заготовками (мм)

400

Отправить заявку

Лизинг Доставка

Распечатать

Товар произведен в КНР Официальный дилер завода Гарантия

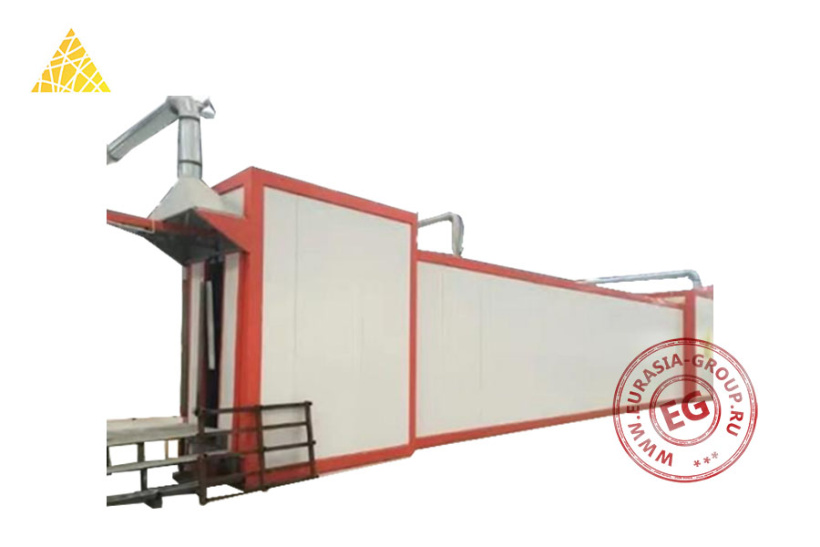

Автоматическая линия для окрашивания бочек безвоздушным способом WLD6S – это специализированное оборудование, предназначенное для равномерного нанесения краски на стальные бочки различного объема.

Конструкция линии включает покрасочную камеру, защищенную от пыли системой фильтрации воздуха и водяной завесой. Камера полимеризации или сушки использует природный газ, обеспечивая равномерное и быстрое высыхание краски на поверхности изделий. Конвейерная система перемещает бочки через зоны окраски. Охлаждающая камера завершает цикл, делая покрытие прочнее. Процесс окрашивания начинается с очистки и подготовки поверхности бочек, затем они поступают на покраску в камеру с водяной завесой, где краска наносится безвоздушным методом посредством диспергирования. После чего бочки проходят полимеризацию или сушку в камере с газовым нагревом, чтобы закрепить покрытие. Охлаждение завершает технологическую цепочку. Вся линия управляется централизованной компьютерной системой, обеспечивающей контроль всех параметров и этапов процесса.

К основным достоинствам автоматической линии WLD6S можно отнести высокую производительность, обеспечивающую большое количество покрашенных бочек за короткое время.

Общие характеристики линии

Модель		WLD6S
Производительность	Максимальная	600 шт/ч
	8 ч	4800 шт/смена
Скорость движения конвейерной подвесной линии		8 - 10 м/мин (регулируется)
Расстояние между заготовками		400 мм
Время распыления краски		6 с
Блокировка лакокрасочного тумана/пыли		Водяная завеса
Температура сушки после окрашивания		100 - 200 °С
Время просушивания краски		20 мин

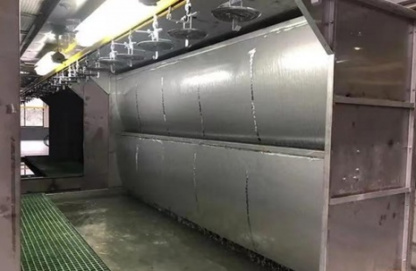

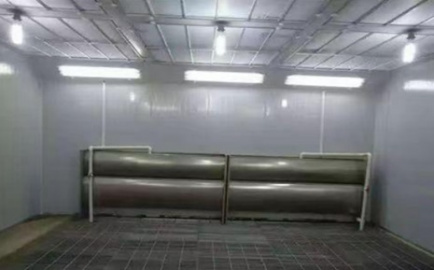

Покрасочная камера с системой фильтрации воздуха и водяной завесой

Ширина водяной завесы		2440 мм
Вытяжной вентилятор	Объем	24000 м³/ч
Вытяжной вентилятор	Мощность	12 кВт
Водяной насос	Объем	60 м³/ч
Водяной насос	Мощность	6,6 кВт
Габаритные размеры		2560 х 2300 х 1800 мм

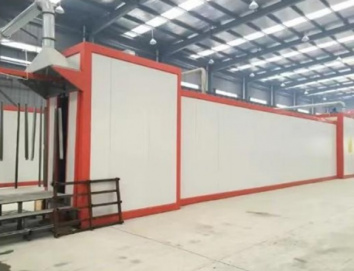

Камера полимеризации / сушки (источник нагрева – природный газ)

Суммарная теплоемкость горячего воздуха		1200000 ккал
Температура сушки		100 – 200 °С (регулируемая)
Вентилятора циркуляции горячего воздуха	Объем	48000 м³/ч
	Мощность	33 кВт
Внешний размер		47800 х 5100 х 2350 мм
Внутренний размер		47500 х 4850 х 2100 мм

Конвейерная система

Модель		QXG300A
Максимальная рабочая скорость цепного конвейера		10 м/мин
Общая длина подвесной конвейерной цепи		288 м
Эффективная высота опорной рамы		2100 мм
Расстояние между заготовками на конвейере		400 мм
Усиленная подвесная цепь	Шаг	200 мм
	Термостойкость	250 °С
	Длина	82 м
Балочная подвеска	Нагрузка	200 кг
Балочная подвеска	Интервал	1500 мм
Направляющие и изогнутые рельсы	Толщина пластины	4,5 мм
	Конструкция	С-образная форма
	Длина	90 м
Оборудование для регулировки натяжения (натяжной ролик)	Диаметр	6000 мм
Оборудование для регулировки натяжения (натяжной ролик)	Количество	1 шт
Приводное оборудование	Передаточное число	1:100
	Тип	Гусеничный
	Мощность	3 кВт
Скорость цепи		0,5 – 1 м/мин (регулируется инвертором)
Мощность двигателя трансмиссии		5,5 кВт

Охлаждающая камера

Режим обдува		Автоматический режим
Воздуходувка	Объем воздуха	2000 м³/ч
Воздуходувка	Мощность	0,3 кВт
Вытяжной вентилятор и вытяжной канал	Объем воздуха	5000 м³/ч
	Материал	Оцинкованная сталь
	Мощность	1,1 кВт
Габаритные размеры		5000 х 1850 х 2200 мм
