Вертикальные токарные станки серии C5123 – это разновидность тяжёлых стационарных автоматических электрогидравлических одностоечных металлорежущих машин токарной направленности, которые используются на средних и крупных комбинатах машиностроительной отрасли для обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п. Обработке подлежат заготовки из чёрного или цветного металла, а также из определённых неметаллических материалов с высокой прочностью, диаметром до 2300 и массой до 8 т.

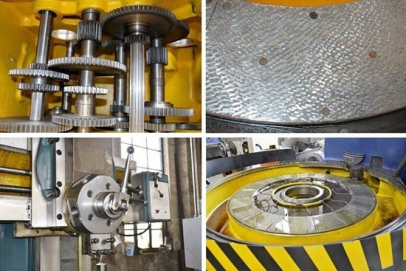

Токарный одностоечный станок C5123 получает движущую силу от трёхфазного асинхронного мотора (380В), имеет надёжную опорную станину L-образного вида. Литая конструкция каркаса произведена из чугуна с шаровидным графитом. Рабочая платформа карусельного типа усилена гидростатикой. Шпиндель вращается на двух комплектах шариковых радиальных однорядных подшипников 3-, 182-, 100-серии. Деталь устанавливается на планшайбу, надёжно фиксируется кулачковым механизмом. Планшайба производится из сплава, включающего цинк, алюминий и медь. Работа коробки скоростей характеризуется низким уровнем шума за счет шлифованных зубчатых колёс, изготовленных из конструкционной легированной стали марки 20CrMnTi (аналога российской стали «18ХГТ»). Главными исполнительными элементами являются вертикальный суппорт с револьверной головкой и боковой суппорт с резцедержателем, каждый из которых перемещается от обособленной коробки подач. Плавное передвижение суппортов возможно за счёт функционирования сервомоторов. Комплект ЗИП и перечень технической литературы прилагается.
Станок токарный серии C5123 имеет точную и удобную систему автоматического управления. Так, компоненты электрооборудования произведены на предприятиях бренда Schneider, а программируемый логический контроллер выпущен японской компанией Mitsubishi. Микропроцессор с высокой точностью отслеживает работу всей электроавтоматики, проводит мониторинг аварийных ситуаций, устанавливает удалённое соединение, хранит в памяти производственные программы и т.п.
| Модель |
C5123 |
| Максимальный диаметр обрабатываемой детали (мм) | 2300 |
| Диаметр рабочего стола (мм) | 2000 |
| Максимальный вес детали (т) | 8 |
| Максимальная высота детали (мм) | 1600 |
| Частота вращения стола (количество шагов) (об/мин) | 3,3-125 (16) |
| Максимальный крутящий момент рабочего стола (кH⋅м) | 35 |
| Ход верхнего суппорта (мм) | 1180 |
| Ход ползуна верхнего суппорта (мм) | 1000 |
| Оправка резец/фреза (мм) | 30 x 40 |
| Мощность главного привода (кВт) | 30 |
| Вес (т) | 17,5 |
| Габаритный размеры (мм) | 3210 x 2850 x 3300 |
| Усилие резания (кН) | 22/18 |
| Диапазон регулировки подач (мм/мин) | 0.8-86 |
| Ход балки (мм) | 440 |
| Ход бокового суппорта (мм) | 1180 |
| Ход ползуна бокового суппорта (мм) | 630 |
| Быстрые перемещения суппорта (мм) | 1800 |
| Угол поворота вертикального ползуна (град) | ±30 |
