Вертикальный токарный станок модели CK5125 является стационарным электрогидравлическим автоматизированным металлорежущим одностоечным оборудованием периодического действия, которое используется в крупном серийном машиностроении для работы с деталями массой до 10т и диаметром до 2500мм. Выполняются операции обтачивания и растачивания цилиндрических, конических и фасонных поверхностей, подрезки торцовых поверхностей, сверления, зенкерования, развёртывания и т.п.

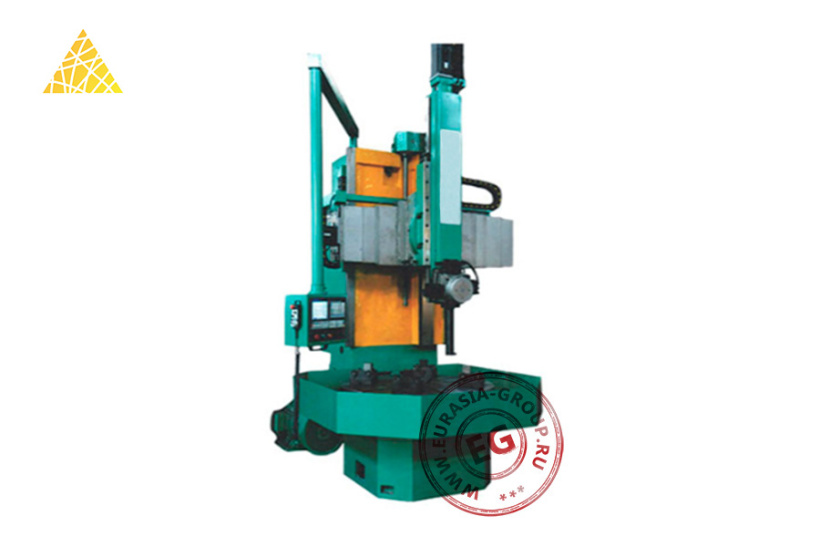

Токарно-карусельный одностоечный станок CK5125 формируется на многотонной станине L-образной формы. Нижняя часть каркаса является основой для вертикального шпинделя, на платформу которого устанавливается кулачковая планшайба. Последний элемент предназначен для фиксации обрабатываемой заготовки. Для вращения шпинделя задействуются высокоточные центрирующие двухрядные цилиндрические роликовые подшипники. Концентрат смазки автоматически вводится в необходимые подвижные соединения. Непосредственная обработка выполняется сменными режущими инструментами на вертикальном и боковом суппортах. Каждый суппорт имеет собственную коробку подач. Содержание технической документации изложено на нескольких языках. Ремонтный комплект насчитывает значительное количество запасных инструментов и принадлежностей. По предварительной договорённости изделие дополняется такими вспомогательными приспособлениями, как устройство очистки, экран безопасности, система охлаждения, шлифовальная головка и т.д.
Станок токарно-карусельный модели CK5125 контролируется с помощью работы аппаратуры ЧПУ. Управляющая панель выполнена в виде подвесного модуля на поворотной штанге на уровне глаз оператора. Ввод данных осуществляется с высокой точностью, контроль выполнения отображается на экране. Пульт имеет кнопку аварийного выключения.
| Модель | CK5125 |
| Диаметр рабочего стола (мм) | 2200 |
| Максимальный диаметр обработки (мм) | 2500 |
| Максимальная высота заготовки (мм) | 2000 |
| Максимальный вес заготовки (кг) | 10000 |
| Скорость вращения рабочего стола (об/мин) | 2 – 62, 16 передач |
| Максимальное усилие резания верхней головки (кН) | 30 |
| Максимальное усилие резания боковой головки (кН) | 20 |
| Скорость подачи верхней головки (мм/мин) | 0,1 – 500 |
| Скорость подачи боковой головки (мм/мин) | 0,25 – 90 |
| Ход поперечной балки (мм) | 900 |
| Скорость хода поперечной балки (мм/мин) | 440 |
| Вертикальный ход верхней головки (мм) | 800 / 1000 / 1100 |
| Горизонтальный ход верхней головки (мм) | 1200 |
| Скорость хода верхней головки (мм/мин) | 1800 |
| Вертикальный ход боковой головки (мм) | 900 / 1350 |
| Горизонтальный ход боковой головки (мм) | 1250 |
| Скорость хода боковой головки (мм/мин) | 1800 |
| Мощность главного двигателя (кВт) | 37 |
| Система ЧПУ | GSK 980TDI |
| Держатель инструмента | 4-позиционный |
| Сечение хвостовика инструмента (мм) | 40 х 40 |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
| Габаритные размеры (мм) | 3380 х 3360 х 4000 |
| Вес (кг) | 23000 |
