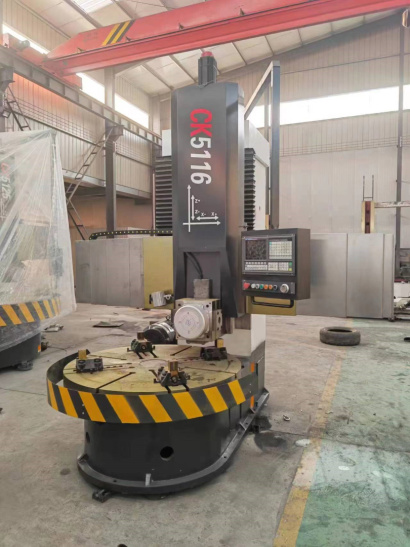

Вертикальный токарный станок модели CK5116 является представителем линейки стационарных электрогидравлических металлорежущих одностоечных механизмов периодического действия, предназначенных для обработки деталей диаметром до 1600мм и массой до 5т в крупном машиностроении. Устройство выполняет такие операции, как обтачивание и растачивание цилиндрических, конических и фасонных поверхностей, подрезка торцовых поверхностей, сверление, зенкерование, развёртывание и т.п.
Токарно-карусельный одностоечный станок CK5116 получает движущую силу от трёхфазного двигателя (380В). Вращение рабочего стола карусельного типа, а также действие иных подвижных механизмов, осуществляется с регулировкой скорости. Шпиндель установлен на выверенные центрирующие двухрядные цилиндрические роликовые подшипники. Платформа рабочего стола оснащается кулачковой планшайбой, при этом зажим детали производится с помощью гидравлического привода. Система смазки механизмов вводит концентрат масла автоматически. Подвижная траверса служит для крепления и позиционирования вертикальной стойки суппорта с револьверной головкой. Горизонтальный суппорт выполняет движение подачи резцедержателя.
Движение подачи по осям X и Z осуществляется сервомоторами. Техническое описание, инструкция по эксплуатации, а также комплект ЗИП включается в обязательную поставку. Изделие может быть модернизировано за счёт устройства очистки, защитными барьерами, системой подачи смазывающе-охлаждающей жидкости, шлифовальным механизмом и т.п.
Станок токарно-карусельный модели CK5116 комплектуется обособленной передвижной металлической тумбой для аппаратуры. Панель управления имеет цветной экран и клавиатуру. САУ работает на основе цифровых технологий, что позволяет выполнять операции с минимально возможной ошибкой.
| Модель | CK5116 |
| Максимальный диаметр заготовки (мм) | 1600 |
| Максимальная высота заготовки (мм) | 1000 |
| Максимальный вес заготовки (кг) | 5000 |
| Диаметр рабочего стола (мм) | 1400 |
| Скорость вращения рабочего стола (об/мин) | 5 – 160 (4 передачи) |
| Мощность двигателя рабочего стола (кВт) | 30 |
| Крутящий момент рабочего стола (кНм) | 25 |
| Ход поперечной балки (мм) | 800 |
| Скорость хода поперечной балки (мм/мин) | 440 |
| Горизонтальный ход верхнего суппорта (мм) | 950 |
| Вертикальный ход верхнего суппорта (мм) | 650 |
| Угол наклона верхнего суппорта (°) | ± 30 |
| Скорость хода верхнего суппорта (мм/мин) | 3000 |
| Диапазон подач верхнего суппорта (мм/мин) | 0,1 – 500 |
| Максимальное усилие верхнего суппорта (кН) | 25 |
| Горизонтальный ход бокового суппорта (мм) | 900 |
| Вертикальный ход бокового суппорта (мм) | 630 |
| Скорость хода бокового суппорта (мм/мин) | 1800 |
| Диапазон подач бокового суппорта (мм/мин) | 0,25 – 90 |
| Максимальное усилие бокового суппорта (кН) | 20 |
| Размер хвостовика инструмента (мм) | 40 х 40 |
| Тип привода по оси Y и Z | Сервопривод с подключением к ШВП через редуктор |
| Тип направляющих оси Y и Z | Направляющие скольжения |
| Способ фиксации поперечной балки | Автоматический гидравлический тормоз |
| Способ фиксации верхнего суппорта | Автоматический гидравлический тормоз |
| Система смазки | Автоматическая централизованная |
| Система охлаждения | Теплообменник, кондиционер электрического шкафа |
| Материал стола и колонны | Чугун HT250 (цельнолитая конструкция) |
| Система ЧПУ | GSK980TDC |
| Интерфейс | RS232 |
| Напряжение (В) / Частота (Гц) | 380 / 50 |
| Габаритные размеры (мм) | 2830 х 2870 х 3870 |
| Вес (кг) | 11000 |
| Ровность поверхности рабочего стола (мм) | ≤ 0,035 на 1400 / ≤ 0,025 на 300 |
| Радиальное биение стола (мм) | ≤ 0,025 на 1400 |
| Соосность суппорта и рабочего стола (мм) | ≤ 0,025 на 1000 |
| Вертикальность хода суппорта (мм) | ≤ 0,025 на 1000 |
| Точность повторного позиционирования оси Y и Z (мм) | ≤ 0,020 |
