Станки токарно-карусельные серии CK5250 представляют собой категорию тяжёлых вертикальных автоматических электрогидравлических металлорежущих механизмов токарной группы периодического действия портального типа, спроектированных для обработки массивных негабаритный заготовок и деталей с диаметром до 5000 мм и массой до 50 т в машиностроительной индустрии серийного производства. Станки выполняют обтачивание и растачивание цилиндрических, конических и фасонных поверхностей, подрезку торцовых поверхностей, сверление, зенкерование, развёртывание и другие операции (при наличии вспомогательных приспособлений).

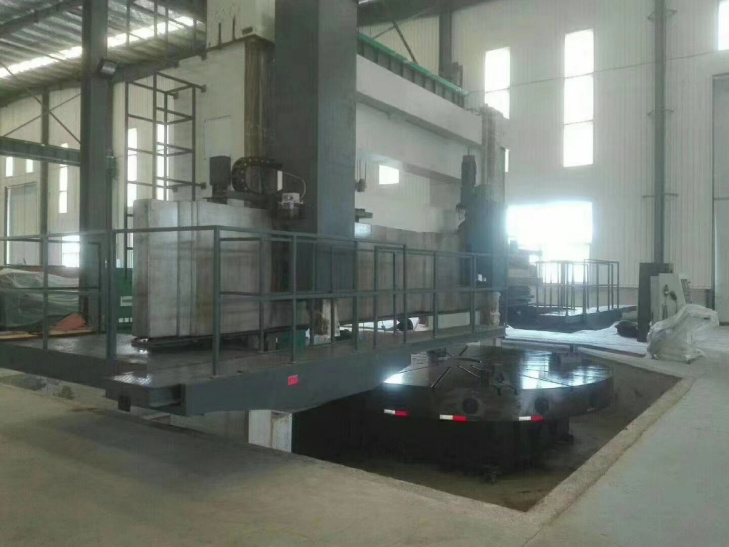

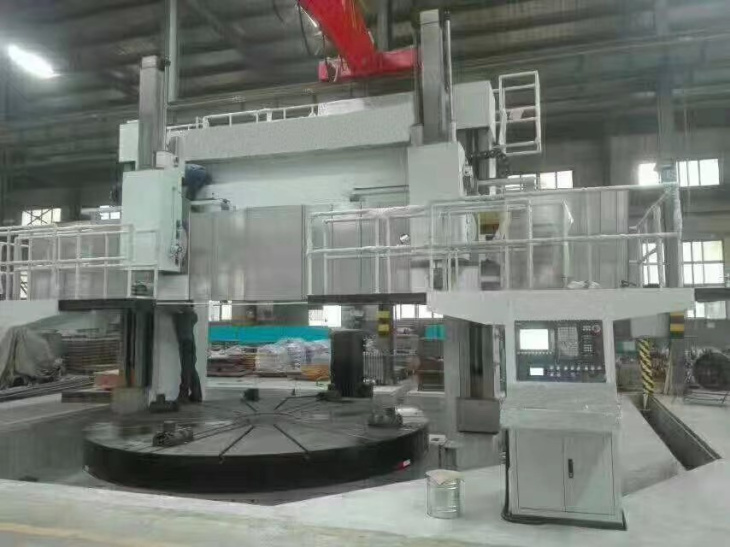

Токарно-карусельный двухстоечный станок CK5250 имеет многотонную опорную станину, которая своими колоннами и перемычкой жёсткости образует форму портала. Материалом для изготовления колонн и балки является металл марки HT250. На станине закреплены трапы и две боковые технологические площадки, которые позволяют обслуживать высотные части машины. Вертикальный шпиндель в нижней части станка предназначен для установки и вращения обрабатываемых деталей.
Он использует радиально-осевой подшипник марки NN30, а крутящий момент подаётся электродвигателем с гидравлическим усилением. Кроме того, гидравлическая станция задействуется для блокировки работы в случае возникновения аварийных ситуаций. 3-х (4-х) кулачковая планшайба выполняет функцию фиксации заготовки. Сменные токарные инструменты устанавливаются на двух вертикальных и на одном горизонтальном суппортах, каждый из которых имеет собственную коробку подач.
Вертикальный токарный станок серии CK5250работает под контролем системы автоматического управления на основе действия программируемого логического контроллера производителя Siemens модели 802D или 828D (уточняется). Аппаратура содержится в обособленной тумбе, у которой на передней панели имеется пульт управления с цветным экраном и клавиатурой. САУ хранит в памяти значительный ряд производственных алгоритмов, осуществляет диагностику неисправностей и т.п. В комплект входит перечень эксплуатационной документации.
Модель | CK5250 |
Система ЧПУ | Siemens 808D |
Максимальный диаметр обработки (мм) | 5000 |
Максимальная высота заготовки (мм) | 3150 |
Максимальный вес заготовки (кг) | 50000 |
Диаметр планшайбы (мм) | 4500 |
Скорость вращения планшайбы (об/мин) | 0,40 – 40 |
Максимальный крутящий момент планшайбы (кН) | 140 |
Максимальный ход поперечной балки (мм) | 2550 |
Мощность главного двигателя (кВт) | 75 |
Вес станка (кг) | 100000 |
Скорость быстрого хода (мм/мин) | 4000 |
Диапазон подач (мм/мин) | 0,1 – 500 |
Горизонтальный ход (мм) | -50 – 2765 |
Вертикальных ход (мм) | 1800 |
Сечение хвостовика инструмента (мм) | 50 х 50 |
Максимальное усилие (кН) | 50 |
Скорость быстрого хода (мм/мин) | 1 600 |
Диапазон подач (мм/мин) | 1 – 50 |
Горизонтальный ход (мм) | 600 |
Вертикальных ход (мм) | 1800 |
Сечение хвостовика инструмента | 40 х 40 |
Максимальное усилие (кН) | 25 |
