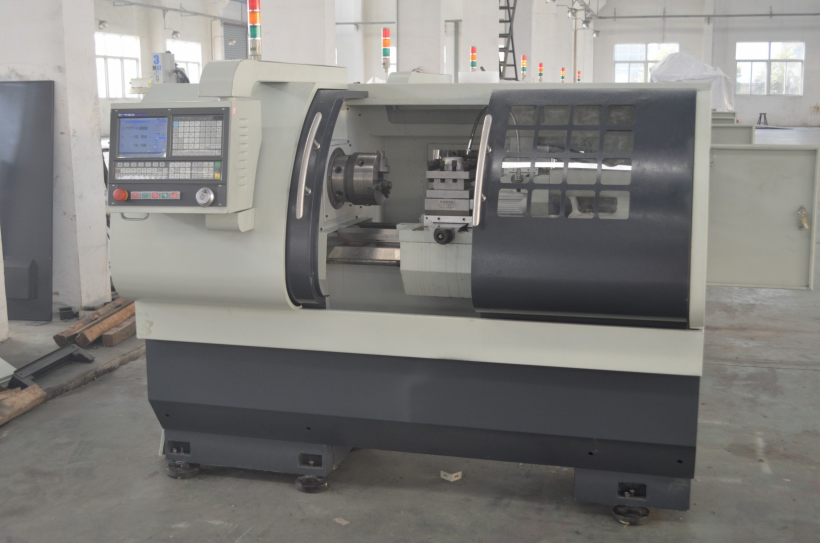

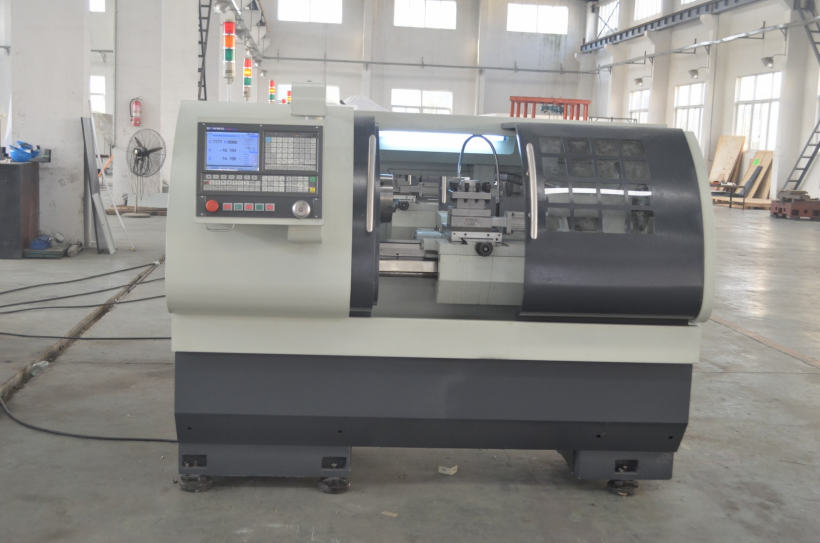

Токарный станок с ЧПУ T36 предназначен для выполнения операций протачивания, растачивания, сверления, зенкерования, развертывания, нарезания резьбы и др. в автоматическом режиме в цехах металлообрабатывающих предприятий. Изделие представляет собой компактное горизонтальное стационарное электромеханическое металлорежущее оборудование периодического действия.

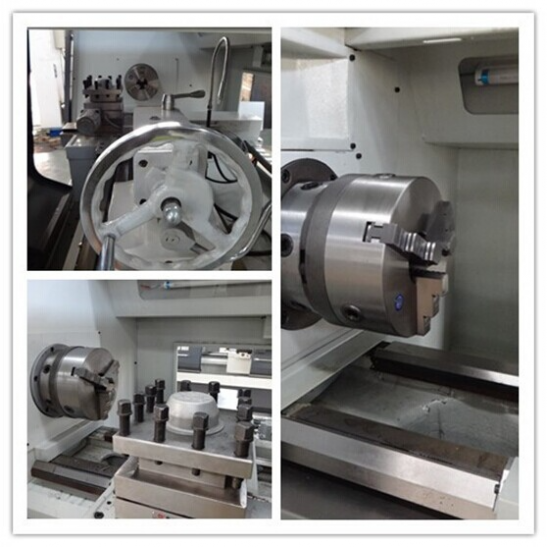

Станки с ЧПУ токарные модели T36 для запуска в работу требуют наличия трёхфазной электрической сети в 380В, 50Гц. Литая чугунная станина коробчатого типа имеет обшивку из стальных панелей, которые несложно демонтируются при необходимости внутреннего ремонта или обслуживания. Для нивелирования станины на грунте имеются четыре регулируемые ножки-опоры. Операционная зона закрывается подвижным ограждением с решётчатым окном. Внутри операционного отсека имеется искусственное освещение. Внутренние линейные направляющие служат для горизонтального позиционирования фартука и основания задней бабки. В корпусе передней бабки оборудована электродвигательная система запуска шпинделя и коробка передач. На шпиндель закрепляется трёхкулачковый (базовая сборка) цилиндрический патрон, предназначенный для установки и фиксации заготовок. Четырёхпозиционная инструментальная головка необходима для установки сменного режущего инструмента и чередования его в работе согласно заданному электроавтоматикой алгоритму. На поверхность обработки наводится кран подачи смазывающе-охлаждающей жидкости. После использования эмульсия собирается в специализированный наклонный резервуар, оборудованный в нижней части рамы. Система смазки в автоматическом режиме осуществляет централизованную обработку подшипников шпинделя и линейных направляющих. Техническое описание, инструкция по эксплуатации, CD-диски с операционными программами и комплект ЗИП прилагаются.
Станок токарный с ЧПУ серии T36 может быть укомплектован такими системами автоматического управления, как FANUC-Oi/Mate/MC, SIEMENS-802C, MITSUBISHI-E60/E68/M64, GSK-990MA, DASEN-16i или FAGOR. Каждый указанный промышленный контроллер оборудован удобным многокнопочным пультом с широким LCD-экраном, на котором отображаются не только исходные и текущие параметры, но и графический чертёж конечной детали. Для аварийной остановки станка имеется обособленная кнопка.
| Параметры | T36 | |
| Траверс | Перемещение по оси Х (мм) | 220 |
| Перемещение по оси Z (мм) | 550 | |
| Шпиндель | Тип шпинделя | A5-6 |
| Диаметр патрона (мм) | Ø 200 | |
| Диаметр шпинделя (мм) | Ø 52 | |
| Максимальная скорость вращения шпинделя (об/мин) | 3000 | |
| Расстояние между центрами | 550 | |
| Скорость подачи | Скорость быстрого перемещения по оси X (м/мин) | 4/8 |
| Скорость быстрого перемещения по оси Z (м/мин) | 4/8 | |
| Диаметр шнека по оси Х | 2505 | |
| Диаметр шнека по оси Z | 4010 | |
| Мотор | Шпиндель приводного двигателя (кВт) | 5.5 |
| Двигатель подачи оси Х (кВт) | 1 | |
| Двигатель подачи оси Z (кВт) | 1 | |
| Задняя бабка | Диаметр задней бабки (мм) | 52 |
| Отверстие задней бабки | MT4 | |
| Точность обработки | Точность обработки | IT-1.6 |
| Точность позиционирования | 0.01 | |
| Стабильность (мм) | 0.005 | |
| Замечания | Система ЧПУ | KENYO/GSK/FAGOR/SIEMENS/FANUC |
| Габаритные размеры L×W×H (мм) | 2600×1400×2000 | |
| Вес (кг) | 1600 | |
