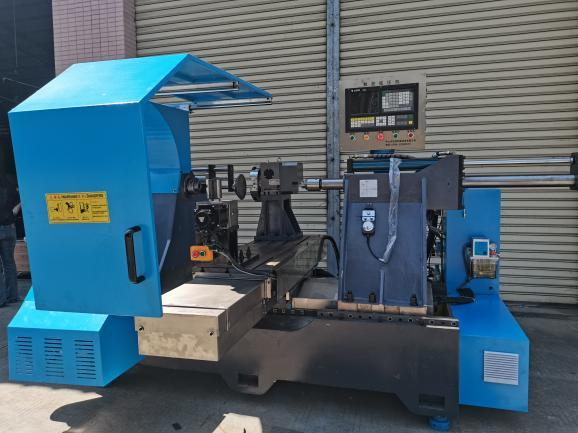

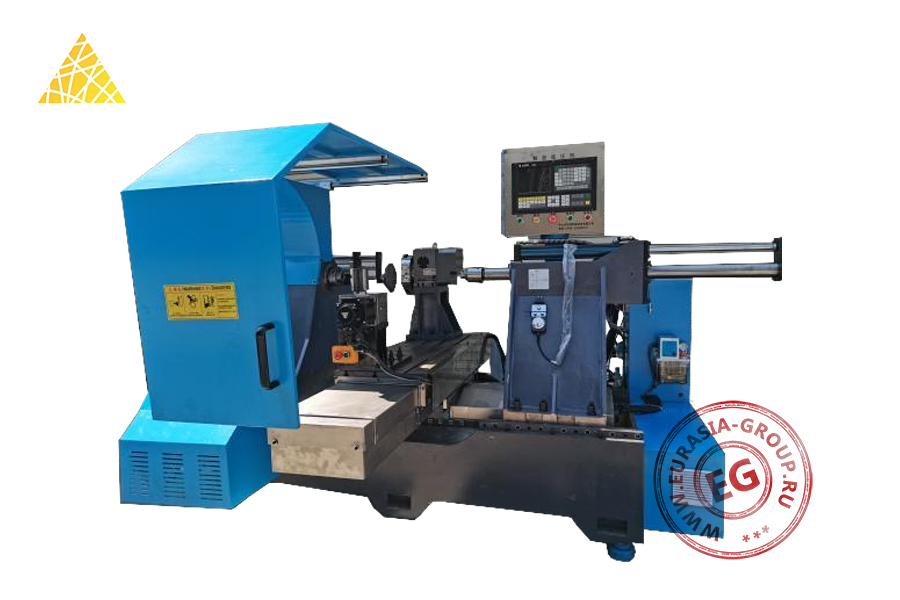

Станок для ротационной вытяжки металла с ЧПУ X-1000 предназначен для изготовления осесимметричных полых изделий из листового металла методом обкатки. Оборудование применяется в аэрокосмической промышленности, автомобилестроении, производстве светотехники и посуды для формования конусов, полусфер, цилиндрических корпусов и сложнопрофильных деталей. Станок эффективно решает задачи получения тонкостенных изделий высокой точности без сварных швов и с минимальными отходами материала.
Процесс основан на пластической деформации заготовки роликами, которые постепенно обжимают металл вокруг вращающейся формообразующей оправки. Заготовка зажимается на шпинделе и приводится во вращение, одновременно обкатывающие ролики перемещаются по программированной траектории, постепенно придавая металлу требуемую форму. Метод напоминает работу гончара на станке, но с использованием металлических инструментов и высокой точности позиционирования. Система ЧПУ координирует скорость вращения детали, траекторию движения роликов и усилие формования для получения равномерной толщины стенки изделия.
Ротационная вытяжка обеспечивает высокий коэффициент использования материала, поскольку процесс формования происходит без удаления стружки. Метод позволяет получать детали с превосходными механическими свойствами благодаря упрочнению металла в процессе деформирования. Защитное ограждение гарантирует безопасность оператора при работе с высокоскоростным вращением заготовки. Числовое управление обеспечивает воспроизводимость геометрии изделий и возможность изготовления сложных профилей.
| Модель | X-1000 | |
| Максимальный диаметр обработки над станиной (мм) | 1000 | |
| Максимальная длина обработки (мм) | 850 | |
| Толщина обработки (мм) | Железо, медь | 0,5-2,5 |
| Алюминий | 0,4-5 | |
| Нержавеющая сталь | 0,5-1,5 | |
| Расстояние от торца шпинделя до пиноли задней бабки (мм) | 1220 | |
| Скорость вращения шпинделя (об/мин) | 50-2000 | |
| Высота центра шпинделя (мм) | 505±5 | |
| Тип инструментальной головки | 6-позиционная | |
| Максимальное усилие прижима задней бабки (Н) | 20 000 | |
| Ход задней бабки (мм) | 600 | |
| Ход пиноли задней бабки (мм) | 300 | |
| Точность позиционирования (мм) | 0,02 | |
| Мощность главного двигателя (кВт) | 18 | |
| Система ЧПУ | KY-808xy | |
| Напряжение (В) / Частота (Гц) | 380/50 | |
| Габаритные размеры (мм) | 3800 x 2900 x 2100 | |
| Вес (кг) | 5700 | |
