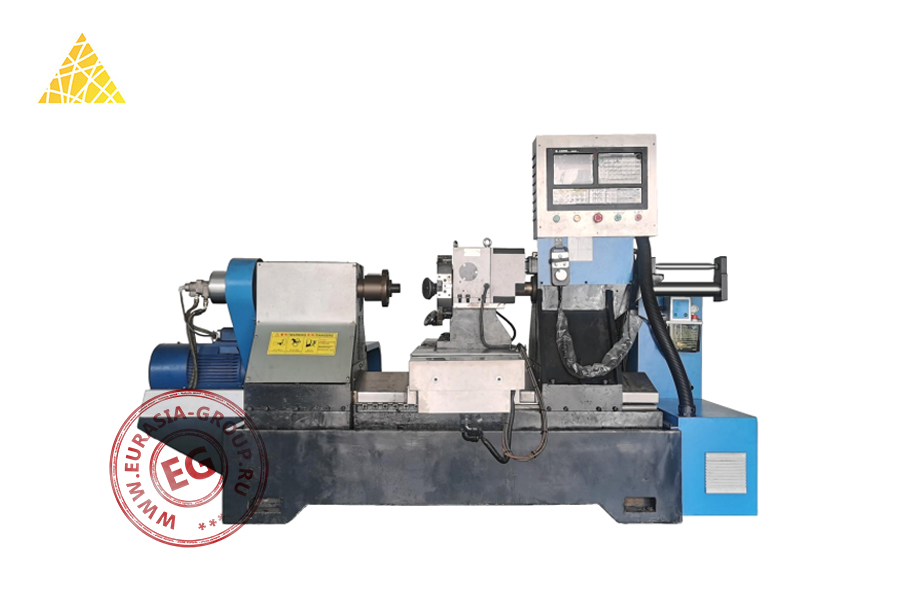

Станок для ротационной вытяжки металла с ЧПУ Х-450 создан для формообразования полых деталей из листовых заготовок методом послойного деформирования. Оборудование востребовано в производстве корпусных изделий, емкостей, осветительной арматуры и декоративных элементов. Станок обеспечивает изготовление конических, цилиндрических и параболических форм с высокой геометрической точностью для авиационной, автомобильной и бытовой техники.
Технология базируется на контролируемом пластическом деформировании металла вращающимися формующими роликами. Листовая заготовка фиксируется на вращающемся шпинделе с оправкой заданного профиля. Обкатные ролики, управляемые системой ЧПУ, постепенно прижимают и растягивают материал, повторяя контур оправки. Процесс происходит за несколько проходов с возрастающим давлением. Универсальность оборудования позволяет выполнять быструю переналадку между различными типоразмерами деталей. Получаемые изделия отличаются повышенной прочностью благодаря наклепу материала в процессе деформирования.
Компактная конструкция станка Х-450 оптимально использует производственное пространство при сохранении полной функциональности процесса. Защитный кожух исключает травмирование персонала при высокоскоростной обработке. Цифровое управление гарантирует стабильность параметров формования и возможность создания сложных переменных профилей без дополнительной оснастки. Безотходная технология максимально использует исходный материал, снижая себестоимость готовых изделий. Высокая скорость обработки обеспечивает производительность, сопоставимую с серийными методами при значительно меньших капитальных затратах.
| Модель | Х-450 | |
| Количество инструментальных головок (шт.) | 2 | |
| Максимальный диаметр устанавливаемой заготовки (мм) | 450 | |
| Высота центра шпинделя (мм) | 235 | |
| Расстояние от шпинделя до задней бабки (мм) | 700 | |
| Толщина обработки (мм) | Железо, медь | 0,5-2,5 |
| Алюминий | 0,6-4 | |
| Нержавеющая сталь | 0,5-1,5 | |
| Ход по осям X/Z (мм) | 255/450 | |
| Скорость вращения шпинделя (об/мин) | 50-2000 | |
| Ход пиноли задней бабки (мм) | 300 | |
| Ход задней бабки (мм) | 400 | |
| Максимальное усилие прижима задней бабки (кН) | 2 (пневматическое) | |
| Точность позиционирования (мм) | 0,03 | |
| Мощность главного двигателя (кВт) | 7,5 | |
| Система ЧПУ | KEYUAN980 | |
| Производитель направляющих и ШВП | HIWIN (класс точности C3) | |
| Напряжение (В) / Частота (Гц) | 380/50 | |
| Габаритные размеры (мм) | 2600 x 1900 x 1600 | |
| Вес (кг) | 2000 | |
