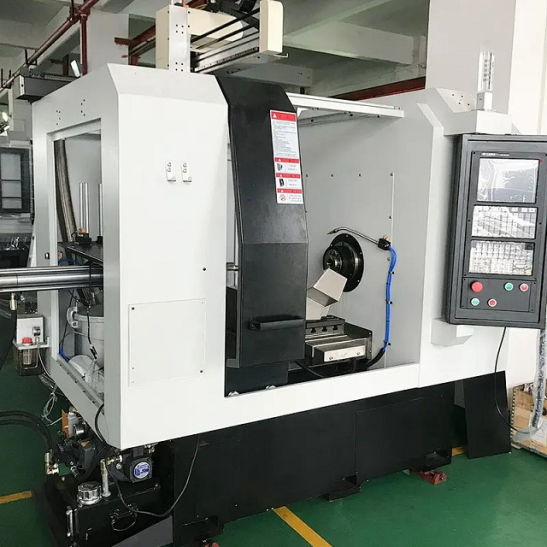

Станок WLL-SRS650 представляет собой высокоточное оборудование для ротационной вытяжки металла, функционирующее на базе системы числового программного управления. Оборудование является частью серии, включающей модели WLL-SRS650 и WLL-SRS650P. Конструктивно станок выполнен в виде жесткой станины с интегрированной рабочей зоной и системой управления. Рабочая зона включает высокоточный шпиндельный узел, обеспечивающий вращение заготовки, и систему инструментальных суппортов с давильными роликами для формообразования детали.

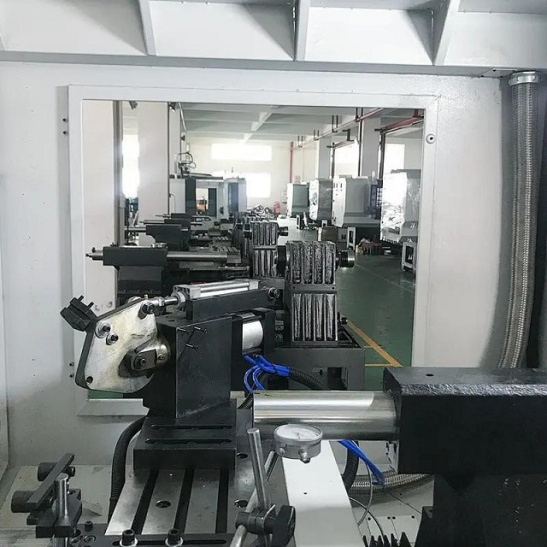

Инструментальный узел станка WLL-SRS650 оснащен системой автоматической смены инструмента, обеспечивающей эффективное использование различных типов давильных роликов в рамках одного технологического цикла. Станина обладает повышенной жесткостью для минимизации вибраций при обработке. Система ЧПУ (Siemens 808D или Siemens 828D на выбор, в зависимости от задач) смонтирована в эргономичном пульте управления с интуитивно понятным интерфейсом для оператора.
Компоновка станка оптимизирована для обеспечения удобства загрузки/выгрузки заготовок и визуального контроля процесса обработки. Траектории перемещения инструмента программируются с высокой точностью и реализуются посредством прецизионных сервоприводов по нескольким координатным осям. Процесс ротационной вытяжки на станке WLL-SRS650 основан на локальной пластической деформации вращающейся заготовки при воздействии давильного ролика. Технология обеспечивает формирование симметричных тонкостенных деталей сложного профиля с высокой точностью геометрических параметров и качеством поверхности.
| Модель | WLL-SRS650 | |
| Максимальный диаметр обработки (мм) | 650 | |
| Толщина заготовки | Алюминий, медь (мм) | 0,5 - 2,5 |
| Углеродистая сталь (мм) | 0,5 - 1,5 | |
| Нержавеющая сталь (мм) | 0,5 - 1,2 | |
| Ход суппорта по оси X (мм) | 400 | |
| Ход суппорта по оси Z (мм) | 510 | |
| Ход задней бабки (мм) | 350 | |
| Усилие прижима задней бабки (кН) | 20 | |
| Двигатель шпинделя (кВт / об/мин) | 7.5 / 2500, серво | |
| Инструментальная головка | 6-позиционная электрическая | |
| Размер и количество используемых роликов (мм) | Ø 140 x 34 (1 комплект) | |
| Материал используемых роликов | Cr12MоV (HR62+) | |
| Угол установки держателя роликов | 30/45° | |
| Система снятия заготовки с оправки | Автоматическая пневматическая | |
| Система смазки направляющих и ШВП | Автоматическая централизованная | |
| Система ЧПУ | Siemens 808D | Siemens 828D | |
| Точность позиционирования (мм) | 0,005 | |
| Напряжение (В) / Частота (Гц) | 380/50 | |
| Габаритные размеры станка (мм) | 2700 x 1 950 x 2100 | |
| Вес станка (кг) | 2800 | |
