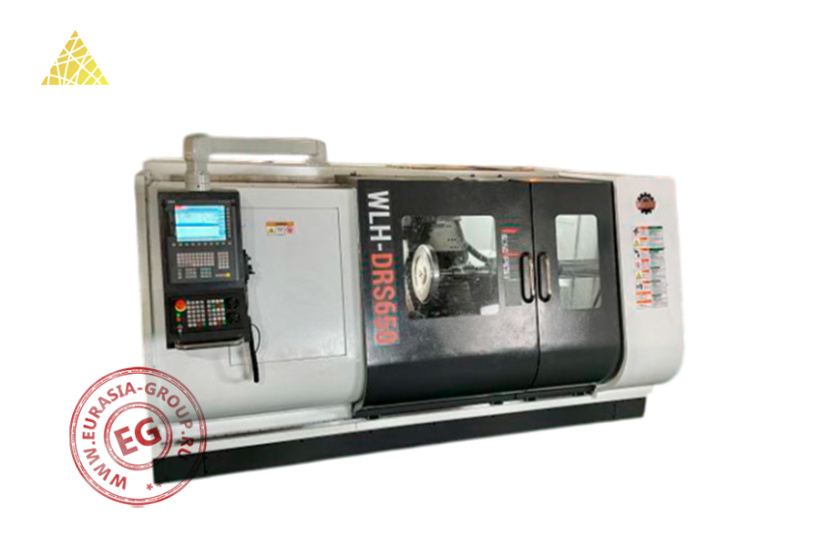

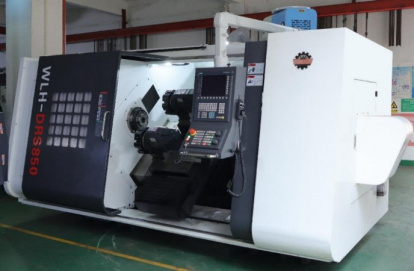

Станок WLH-DRS850 представляет собой специализированное оборудование для ротационной вытяжки металла, функционирующее по принципу пластической деформации заготовки при вращении. Конструкция включает массивную станину, обеспечивающую стабильность при высоких нагрузках и минимизирующую вибрации в процессе обработки. Рабочая зона станка закрыта защитными дверцами с окнами для визуального контроля процесса. Панель ЧПУ имеет эргономичное размещение и оснащена цветным дисплеем, интерфейс которого интуитивно понятен. Шпиндельный узел характеризуется высокой жесткостью и точностью вращения, необходимыми для формирования деталей сложной геометрии.
Система крепления матрицы (оправки) реализована посредством фланцевого соединения: оправка фиксируется на шпинделе с использованием шести болтов. В зависимости от конструктивных требований возможна также установка оправки с применением резьбового соединения, обеспечивающего надежную осевую фиксацию и центрирование. Заготовка прижимается к матрице с осевым усилием, создаваемым гидравлическим приводом задней бабки. Такая схема обеспечивает стабильный контакт заготовки с оправкой в процессе деформирования и предотвращает проскальзывание при передаче крутящего момента. Механизм формования реализован с применением двух 6-позиционных инструментальных головок, на каждой из которых монтируются формовочные ролики, изготовленные из высокопрочных материалов, гарантирующих длительный срок службы.
Станок WLH-DRS850 применяется для изготовления металлических деталей вращения: конусов, цилиндров, сфер и более сложных форм с переменным сечением. Технология ротационной вытяжки сохраняет структуру металла, увеличивая прочностные характеристики готового изделия при одновременном уменьшении толщины стенки. Система ЧПУ обеспечивает высокую точность повторяемости операций, существенно сокращая время настройки.
| Модель | WLH-DRS850 | |
| Ширина станины (мм) | 940 | |
| Максимальный диаметр обработки над станиной (мм) | 850 | |
| Высота шпинделя (мм) | 425 | |
| Расстояние между центрами (мм) | 980 | |
| Максимальная длина обработки (мм) | 490/650 | |
| Толщина заготовки | Алюминий, медь (мм) | 0,5-5,0 |
| Углеродистая сталь (мм) | 0,5-4,0 | |
| Нержавеющая сталь (мм) | 0,5-3,0 | |
| Ход по оси X/Z (мм) | 800/700 | |
| Скорость вращения шпинделя (об/мин) | 2500 | |
| Типоразмер фланцевого соединения шпинделя | А2-8 | |
| Максимальное усилие прижима задней бабки (кН) | 40 | |
| Ход задней бабки (мм) | 500 | |
| Ход пиноли задней бабки (мм) | 300 | |
| Количество инструментальных головок (шт.) | 2 (синхронные 6-позиционные) | |
| Количество роликов (шт.) | 2+ | |
| Мощность главного двигателя (кВт) | 18,5 | |
| Мощность двигателя гидравлической станции (кВт) | 3,5 | |
| Габаритные размеры (мм) | 4360 х 2270 х 2860 | |
| Вес (кг) | 6580 | |
