Станок WLH-DRS2550 представляет собой высокоточное оборудование для ротационной вытяжки металла методом локального давления. Станок входит в серию оборудования WLH-DRS1300, WLH-DRS1550, WLH-DRS2550.

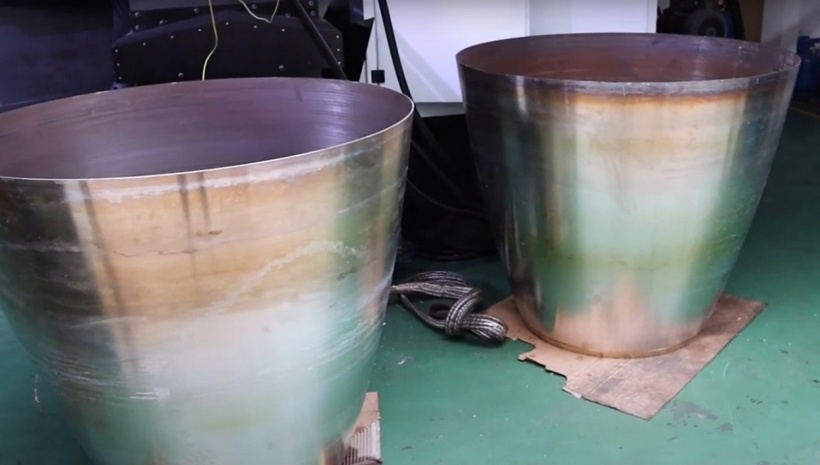

Данное оборудование реализует технологию деформирования листовых заготовок в осесимметричные детали путем последовательного локального воздействия давящего инструмента на вращающуюся заготовку. Процесс основан на пластическом течении металла под воздействием деформирующего инструмента при вращении заготовки вокруг оси. Конструкция станка WLH-DRS2550 включает массивную станину из высокопрочного чугуна, обеспечивающую необходимую жесткость и гашение вибраций при обработке. Станина оснащена защитными экранами для безопасности оператора. Технологический процесс вытяжки на данном оборудовании характеризуется высокой точностью формообразования, отсутствием складок и волнистости, равномерной толщиной стенок готового изделия. Специально разработанная кинематическая схема обеспечивает плавность хода деформирующего инструмента, минимизирует вибрации и повышает качество обрабатываемой поверхности.

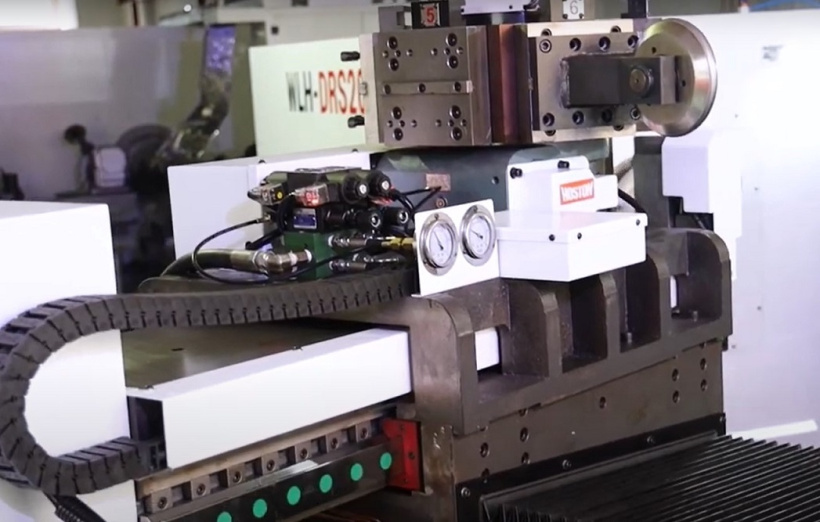

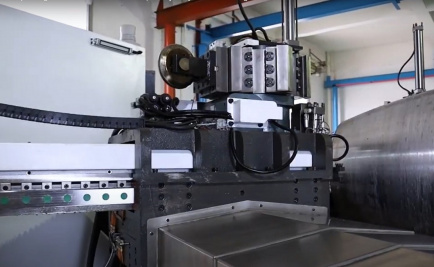

Силовой блок станка WLH-DRS2550 состоит из электрошпинделя с регулируемой частотой вращения и электромеханического привода деформирующего инструмента с прецизионными направляющими. Перемещение инструмента происходит по нескольким координатам с помощью сервоприводов. Система ЧПУ осуществляет точное управление траекторией движения деформирующего инструмента согласно заданной программе. Интерфейс управления реализован через панель оператора с интуитивно понятным интерфейсом.
| Модель | WLH-DRS2550 | |
| Максимальный диаметр устанавливаемой заготовки (мм) | 2550 | |
| Максимальная длина обработки (мм) | 900 | |
| Толщина заготовки | Алюминий, медь (мм) | 1 - 10 |
| Углеродистая сталь (мм) | 1 - 8 | |
| Нержавеющая сталь (мм) | 1 - 4 | |
| Ход по оси X / Z (мм) | 700 / 1000 | |
| Скорость быстрого хода по оси X / Z (мм) | 3500 / 3500 | |
| Максимальное усилие прижима по оси X / Z (мм) | 100 / 100 | |
| Тип направляющих по оси X / Z | Направляющие скольжения | |
| Типоразмер фланцевого соединения шпинделя | А2-11 | |
| Скорость вращения шпинделя (об/мин) | 10 - 300 | |
| Тип и мощность двигателя шпинделя (кВт) | Серводвигатель, 100 кВт | |
| Ход задней бабки (мм) | 600 | |
| Максимальное усилие прижима задней бабки (кН) | 60 | |
| Ход пиноли задней бабки (мм) | 600 (гидравлический) | |
| Диаметр отверстия пиноли задней бабки (мм) | 150 | |

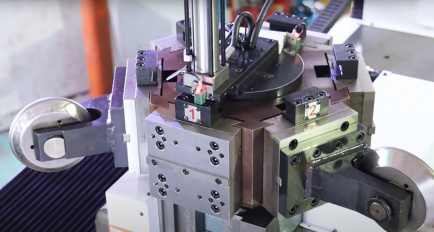

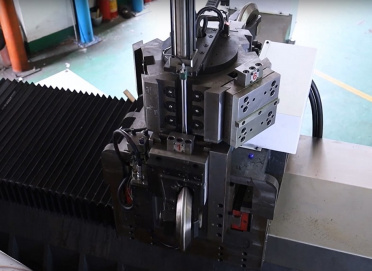

| Тип инструментальной головки | 2 синхронно работающие 6 - позиционные | |
| Количество роликов | 1+1 | |
| Точность позиционирования (мм) | 0.015 | |
| Точность повторного позиционирования (мм) | 0.01 | |
| Система ЧПУ | Siemens 828D | |
| Система смазки | Автоматическая централизованная | |
| Габаритные размеры (мм) | 5800 x 4950 x 3500 | |
| Вес (кг) | 55000 | |
