Станок WLH-DRS1300 представляет собой высокоточное оборудование для ротационной вытяжки металла методом локального давления. Станок входит в серию оборудования WLH-DRS1300, WLH-DRS1550, WLH-DRS2550.

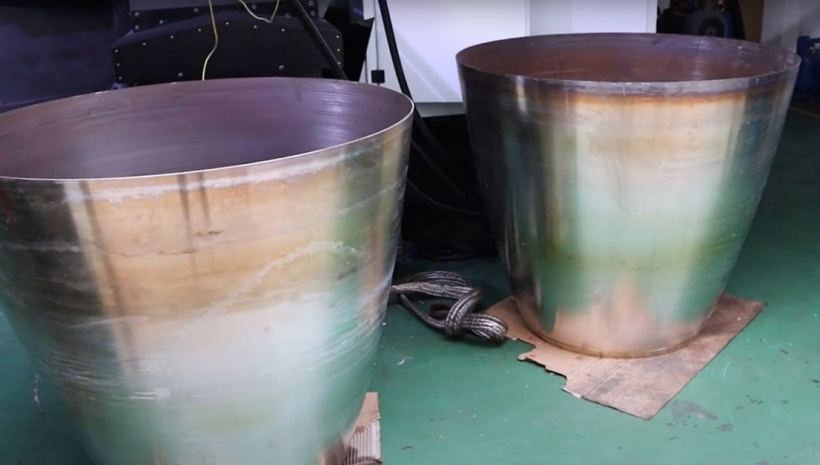

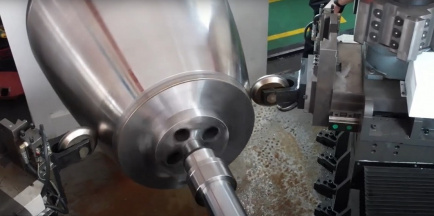

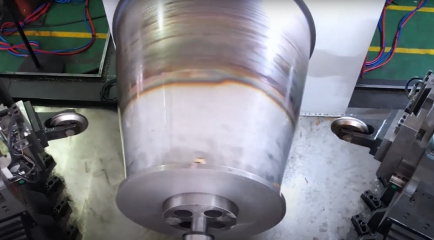

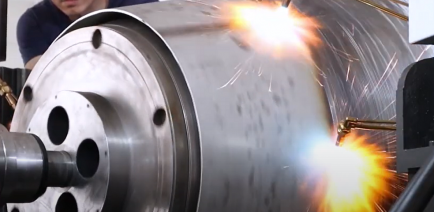

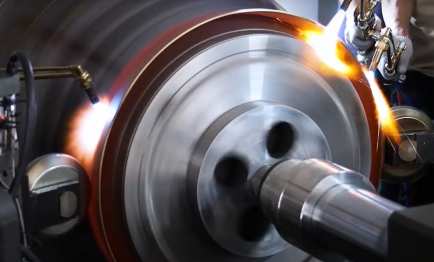

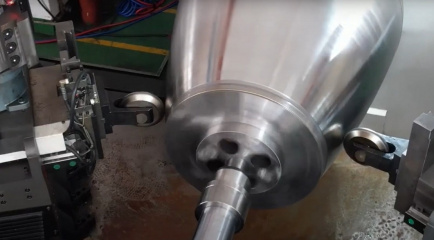

Данное оборудование реализует технологию деформирования листовых заготовок в осесимметричные детали путем последовательного локального воздействия давящего инструмента на вращающуюся заготовку. Процесс основан на пластическом течении металла под воздействием деформирующего инструмента при вращении заготовки вокруг оси. Конструкция станка WLH-DRS1300 включает массивную станину из высокопрочного чугуна, обеспечивающую необходимую жесткость и гашение вибраций при обработке. Станина оснащена защитными экранами для безопасности оператора. Технологический процесс вытяжки на данном оборудовании характеризуется высокой точностью формообразования, отсутствием складок и волнистости, равномерной толщиной стенок готового изделия. Специально разработанная кинематическая схема обеспечивает плавность хода деформирующего инструмента, минимизирует вибрации и повышает качество обрабатываемой поверхности.

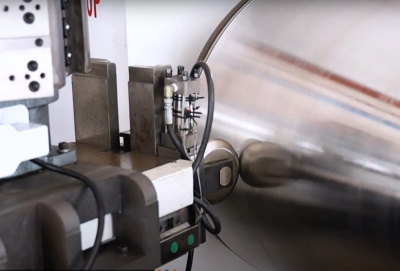

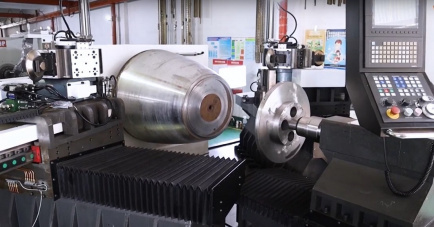

Силовой блок станка WLH-DRS1300 состоит из электрошпинделя с регулируемой частотой вращения и электромеханического привода деформирующего инструмента с прецизионными направляющими. Перемещение инструмента происходит по нескольким координатам с помощью сервоприводов. Система ЧПУ осуществляет точное управление траекторией движения деформирующего инструмента согласно заданной программе. Интерфейс управления реализован через панель оператора с интуитивно понятным интерфейсом.
| Модель | WLH-DRS1300 | |
| Максимальный диаметр обработки над станиной (мм) | 1300 | |
| Максимальный диаметр обработки над суппортом (мм) | 980 | |
| Максимальная длина обработки (мм) | 620 | |
| Толщина заготовки | Алюминий, медь (мм) | 0,5 - 12 |
| Углеродистая сталь (мм) | 0,5 - 8 | |
| Нержавеющая сталь (мм) | 0,5 - 6 | |
| Ход по оси X / Z (мм) | 680 / 1000 | |
| Скорость быстрого хода по оси X / Z (мм/мин) | 10000 / 12000 | |
| Максимально крутящий момент двигателя по оси X / Z (Нм) | 18 / 15 | |
| Максимальное усилие прижима по оси X / Z (кН) | 145 / 120 | |
| Тип направляющих по оси X / Z | Направляющие скольжения | |
| Дискретность подачи по оси X / Z (мм) | 0,001 | |
| Конус и диаметр отверстия шпинделя (мм) | 1:20, 85 | |
| Типоразмер фланцевого соединения шпинделя | А2-11 | |
| Скорость вращения шпинделя (об/мин) | 10 - 650 | |
| Мощность двигателя шпинделя (кВт) | 30 | |
| Ход задней бабки (мм) | 500 | |
| Максимальное усилие прижима задней бабки (кН) | 120 | |
| Ход пиноли задней бабки (мм) | 500 | |

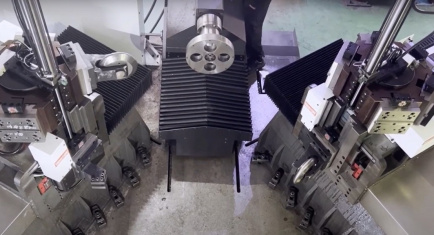

| Тип инструментальной головки | 2 синхронно работающие, 6 позиционные | |
| Количество роликов | 1+1 | |
| Точность позиционирования (мм) | 0.015 | |
| Габаритные размеры (мм) | 4300 x 5000 x 2500 | |
| Вес (кг) | 28000 | |
