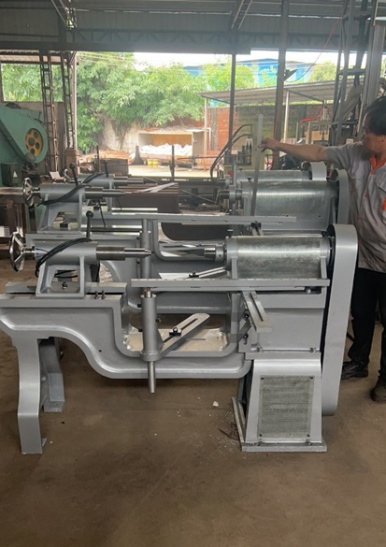

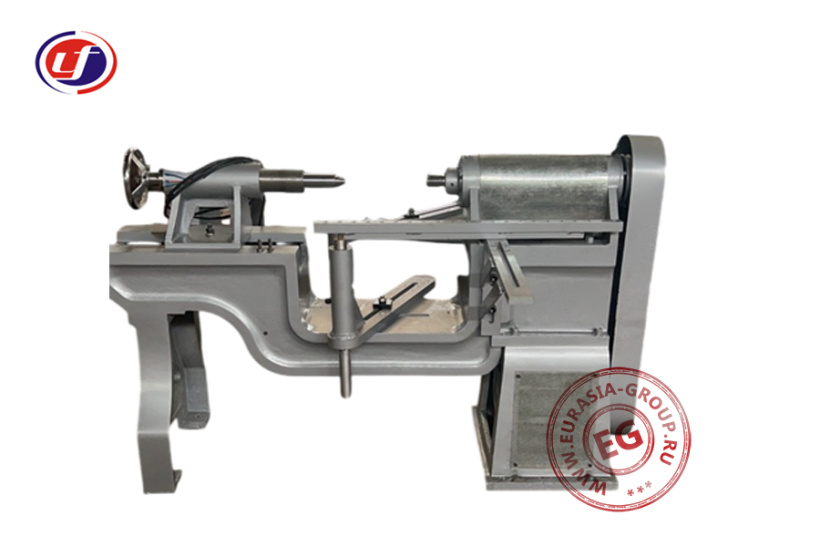

Станок для ротационной вытяжки металла HD-B-10A представляет собой специализированное оборудование для изготовления осесимметричных деталей из листового металла методом пластической деформации. Станок имеет классическую компоновку с горизонтальным расположением основных узлов.
Оборудование состоит из массивной чугунной станины, обеспечивающей необходимую жесткость и виброустойчивость. Конструкция станка включает шпиндельную бабку с приводным валом для крепления и вращения оправки, на которую устанавливается заготовка. Противоположная сторона оснащена задней бабкой с центром для поддержки оправки. Станок укомплектован ручным механизмом управления, включающим маховик для перемещения задней бабки, так как опорный суппорт не перемещается по направляющим. Рабочий инструмент – это специальный инструмент, который устанавливается на опорный суппорт и используется для постепенного формирования заготовки по форме оправки. Между шпиндельной и задней бабками располагается направляющая, по которой перемещается только задняя бабка.
Привод шпинделя осуществляется от электродвигателя через ременную передачу, расположенную в корпусе шпиндельной бабки. Редуктор обеспечивает необходимый диапазон скоростей вращения шпинделя в зависимости от материала и размеров обрабатываемых деталей. Технические преимущества станка HD-B-10A заключаются в простоте конструкции и надежности, отсутствии сложных электронных компонентов, требующих специального обслуживания, возможности обработки различных металлов с получением высокого качества поверхности, минимальных потерях материала за счет пластической деформации без удаления стружки. Станок характеризуется экономичностью эксплуатации благодаря низкому энергопотреблению.
