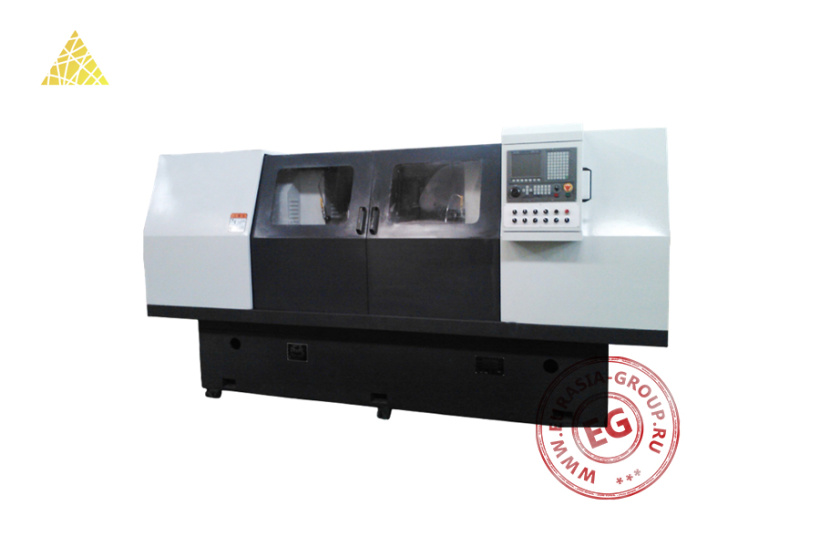

Фрезерно-сверлильный станок с ЧПУ ZXS 200-2500 представляет собой промышленное металлообрабатывающее оборудование, предназначенное для высокоточной фрезерной и сверлильной обработки деталей сложной геометрии. Станок имеет массивную станину коробчатого типа, обеспечивающую высокую жесткость и виброустойчивость при обработке.

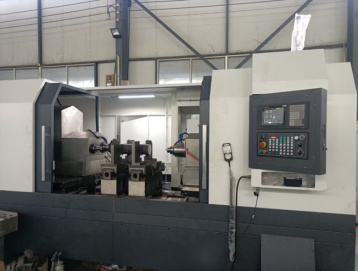

Рабочая зона станка защищена прозрачными дверями с системой блокировки, предотвращающими разлет стружки и обеспечивающими безопасность оператора. Удобный доступ к рабочей зоне осуществляется через широкие двустворчатые двери, позволяющие беспрепятственно загружать крупногабаритные заготовки. Система числового программного управления (ЧПУ) представлена многофункциональной стойкой с цветным дисплеем и интуитивно понятной панелью управления. Интерфейс оснащен кнопками быстрого доступа и поворотными регуляторами для оперативной настройки режимов работы.

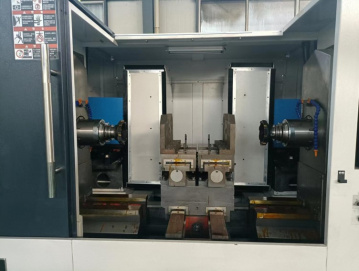

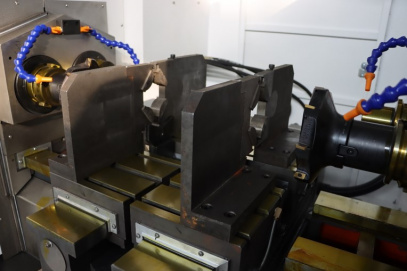

Каждый шпиндель снабжен системой автоматической смены инструмента. Шпиндели расположены симметрично относительно центральной оси рабочей зоны и имеют независимое управление. Система крепления заготовок выполнена в виде специализированных приспособлений с возможностью быстрой переналадки для различных типоразмеров деталей. В рабочей зоне предусмотрена система подачи смазочно-охлаждающей жидкости через гибкие трубопроводы с форсунками. Высокая точность позиционирования обеспечивается прецизионными направляющими и шарико-винтовыми передачами по всем осям перемещения.
| Модель | ZXS 200-2500 |
| Длина обрабатываемой детали (мм) | 2000-2500 |
| Диаметр фрезеруемой поверхности (мм) | 100-200 |
| Диаметр сверления (мм) | 6-28 |
| Максимальная глубина сверления (мм) | 60 |
| Максимальный диаметр нарезаемой резьбы | М24 |
| Ход по оси X/Z (мм) | 500 |
| Ход по оси Y/A (мм) | 400 |
| Типоразмер и производитель ШВП | 4008, HIWIN (Тайвань) |
| Конус шпинделя | BT50 |
| Емкость инструментального магазина (шт.) | 2 × 24 |
| Радиальное биение шпинделя (мм) | 0.008 |
| Параллельность траектории оси X/Z (мм) | 0.01/300 |
| Параллельность траектории оси Y/A (мм) | 0.01/300 |
| Перпендикулярность осей X/Y (мм) | 0.01/300 |
| Перпендикулярность осей Z/A (мм) | 0.01/300 |
| Точность повторного позиционирования (мм) | ≤0.01 |
| Параллельность фрезерованных торцов (мм) | ≤0.02 |
| Соосность двух отверстий при сверлении (мм) | ≤0.02 |
| Погрешность общей длины детали (мм) | ≤0.05 |
| Шероховатость поверхности фрезерованных торцов (мкм) | Ra 3.2–1.6 |
| Мощность двигателя главного шпинделя (кВт) | 2 × 15 |
| Тип двигателя главного шпинделя и подачи по осям | Серводвигатель |
| Мощность двигателя гидравлической станции (кВт) | 2.2 |
| Мощность двигателя станции подачи СОЖ (кВт) | 0.75 |
| Система ЧПУ | GSK 980MDI |
| Система смазки направляющих и ШВП | Автоматическая |
| Производитель основных электрокомпонентов | Schneider (Франция) |
| Система удаления стружки | Цепной конвейер и бак |
| Параметры электропитания (В/Гц) | 380/50 |
| Габаритные размеры (мм) | 6500 × 1800 × 1850 |
| Вес (кг) | 8000 |
