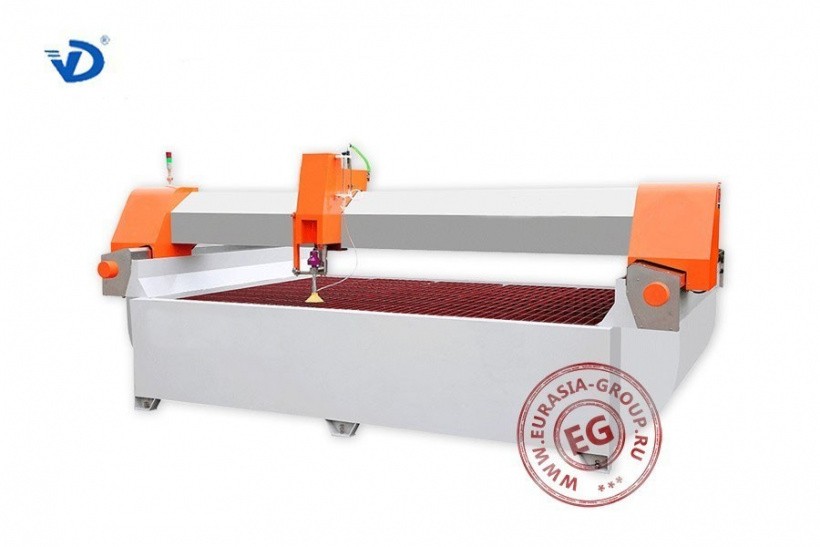

Оборудование для гидроабразивной резки YD-3020 – это стационарный программируемый автоматический 3-осевой одноголовочный станок, который оптимально походит для разрезания утолщенной стали, резки сложных рисунков в листовых металлах, титане, композитах, декоративном камней, синтетической керамике, стекле и многом другом.
3-осевая машина для гидроабразивной резки YD-3020 оснащается передовыми комплектующими элементами для сборки. Электрический насос-усилитель YD-450 оказывает высочайшее давление на обычную водопроводную воду для получения энергии, необходимой для резки. Затем вода фокусируется через небольшое отверстие, чтобы создать интенсивный режущий поток, который в зависимости от давления воды движется со скоростью в 3 раза быстрее, чем скорость звука. Этот процесс идентичен как для чистой воды, так и для абразивных струй. Но для абразивной резки, с целью создания когерентного и чрезвычайно энергичного абразивного потока, абразивное вещество подается в камеру смешивания, которая является частью корпуса режущей головки. Обязательно соблюдается процесс фильтрации, так как он очень важен, потому что вода должна быть чистой при достижении уровня сверхвысокого давления, чтобы защитить детали сборки и обеспечить постоянный поток резания. Для удаления вредных минералов из воды требуется система очистки воды (опция). Режущее сопло, встроенное в оборудование для движения, позволяет разрезать сложные формы и конструкции. Различные абразивные материалы, которые могут быть использованы, включают оливин, гранат, корунд и др. Абразив сначала хранится в бункере под давлением и перемещается в дозирующий узел, который контролирует количество частиц, подаваемых в сопло. После разреза остаточная энергия от режущего потока рассеивается в резервуаре-улавливателе.
Трехосевой станок для гидроабразивной резки YD-3020 обеспечивается программным обеспечением CAD/CAM, объединенным с контроллером ЧПУ, которое преобразует чертежи или команды в запрограммированный по цифровой схеме путь для последующей обработки режущей головки
| Модель | YD-1212 | YD-2015 | YD-2515 | YD-3015 | YD-3020 | YD-4020 | |
| Размер стола (мм) | 1300 × 1300 | 2100 × 1600 | 2600 × 1600 | 3100 × 1600 | 3100 × 2100 | 4100 × 2100 | |
| Перемещение по осям | Ось X (мм) | 1200 | 2000 | 2500 | 3000 | 3000 | 4000 |
| Ось Y (мм) | 1200 | 1500 | 1500 | 1500 | 2000 | 2000 | |
| Ось-Z (мм) | 130/100 | ||||||
| Ось-A | ±10° | ||||||
| Ось-B | ±10° | ||||||
| Точность управления | Точность резки (мм) | ±0.1 | |||||
| Точность позиционирования (мм) | ±0.05 | ||||||
| Производительность (мм/мин) | 6000/15000 | ||||||
| Напряжение (В) / Частота (Гц) | 220/380-50/60 | ||||||
