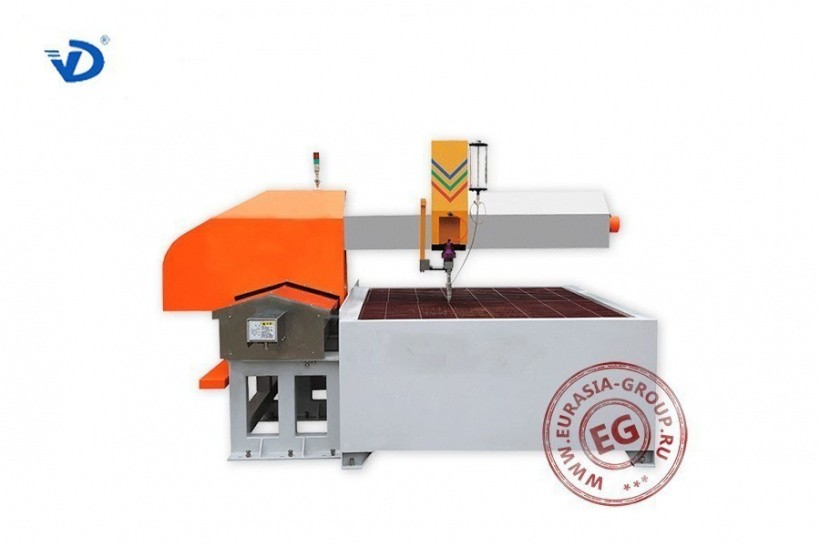

Оборудование для гидроабразивной резки YD-2515 представляет собой малогабаритный стационарный автоматический программируемый 3-осевой одноголовочный станок цикличного действия с вертикальной подачей сопла, который предназначен для предприятий, связанных с индустрией камнеобработки. Изделие является универсальным, так как способно обрабатывать/резать сложные геометрические линии также и в металле, стекле, пенопласте, композитах и др.
3-осевая машина для гидроабразивной резки YD-2515 имеет прочное сварное основание, короб которого устанавливается на регулируемых ножках-домкратах. Крепкая структура станины предотвращает вибрацию режущей головки в динамике цикла.
Координатный стол имеет прямоугольную форму, выполнен из нержавеющей стали в виде прочной сетчатой структуры. Вдоль одной из продольных сторон стола смонтирована направляющая для траверсы «летающая рука». В базовой комплектации установлены шаговые моторы, в качестве опции – сервосистема. Ходовые винты и направляющие рельсы поставляются из Германии. Режущая головка оснащена надежным пневматическим переключателем воды высокого давления. Конструкция абразивного клапана обеспечивает более плавный поток подачи абразива, более удобную очистку и предотвращает утечку воды.
В комплект поставки включается гидравлический насос-усилитель YD-450 поколения G2 с полностью электронной коммутацией и стартером «Wye-Dolta», что делает систему нагнетания давления более стабильной и плавной. Насос полностью контролирует уровень давления, имеет систему ограничений и устройства автоматической защиты. Система циркуляции масла оснащается набором фильтрации для очистки масла по всему оборотному пути. Используется сложный четырехцилиндровый тандемный фильтр для воды, точность фильтрации которого 0,45 мкм, что на порядок повышает степень очистки воды. Комплект уплотнений поставляется из США. Насос-нагнетатель G2 выдерживает постоянно высокое давление с отличной степенью надежности, а также быстро повышает уровень давления до 450 МПа и более. Скорость резания возрастает примерно на 40% выше, чем у поколения осевого поршневого насоса поколения G1. Кроме того, из-за структурной оптимизации техническое обслуживание становится намного проще.
Трехосевой станок для гидроабразивной резки YD-2515 оснащается системой автоматического управления на платформе цифровых технологий.
| Модель | YD-1212 | YD-2015 | YD-2515 | YD-3015 | YD-3020 | YD-4020 | |
| Размер стола (мм) | 1300 × 1300 | 2100 × 1600 | 2600 × 1600 | 3100 × 1600 | 3100 × 2100 | 4100 × 2100 | |
| Перемещение по осям | Ось X (мм) | 1200 | 2000 | 2500 | 3000 | 3000 | 4000 |
| Ось Y (мм) | 1200 | 1500 | 1500 | 1500 | 2000 | 2000 | |
| Ось-Z (мм) | 130/100 | ||||||
| Ось-A | ±10° | ||||||
| Ось-B | ±10° | ||||||
| Точность управления | Точность резки (мм) | ±0.1 | |||||
| Точность позиционирования (мм) | ±0.05 | ||||||
| Производительность (мм/мин) | 6000/15000 | ||||||
| Напряжение (В) / Частота (Гц) | 220/380-50/60 | ||||||
